6ES7288-3AR02-0AA0西門子S7-200 SMART，EM AR02，熱電阻輸入模塊，2 通道

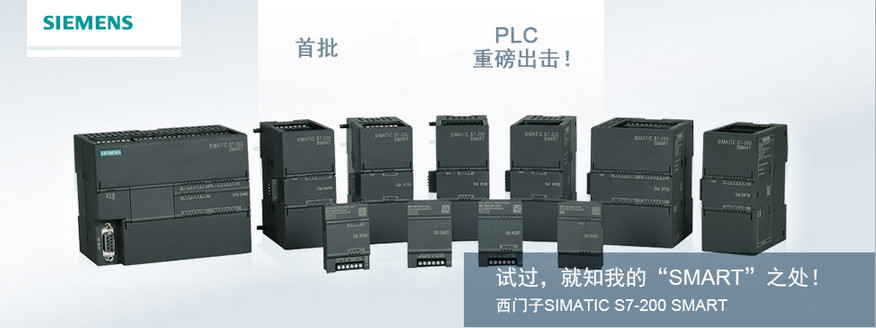

西門子S7-200 Smart系列PLC新品介紹
SIMATIC S7-200 SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型PLC產品。結合SINAMICS驅動產品及SIMATIC人機界面產品，以S7-200 SMART為核心的小型自動化解決方案將為中國客戶創造更多的價值。

-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel  ）： 021-61315597
傳真（ Fax  ）： 021-37653206
商務（ Q Q  ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add  ）：上海市松江區

--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！

----------------------------------------------------------

↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！

技術數據

		SIMATIC S7-200SMART, ANALOG INPUT SM AR02 RTD, 2 X AI RTD MODULE
RUN 模式下的 CiR 配置
可在 RUN 模式下更改參數分配		否
電源電壓
額定值 (DC)
● DC 24 V		是; -15 / +20 %
輸入電流
耗用電流，典型值		40 mA
來自背板總線 DC 5 V，典型值		80 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		2; 電阻溫度計
電壓輸入允許的輸入電壓（毀壞限制），最大值		30 V
溫度測量的技術單位，可調節		是; 攝氏度/華氏度
輸入范圍
● 電阻溫度計		是; 電阻傳感器： Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
● 電阻		是; 48 Ω,150 Ω, 300 Ω, 600 Ω, 3000 Ω,
輸入范圍（額定值），電阻溫度計
● Cu 10		是
● 輸入電阻 (Cu 10)		10 Ω
● Ni 100		是
● 輸入電阻 (Ni 100)		100 Ω
● Ni 1000		是
● 輸入電阻 (Ni 1000)		1 000 Ω
● LG-Ni 1000		是
● 輸入電阻 (LG-Ni 1000)		1 000 Ω
● Ni 120		是
● 輸入電阻 (Ni 120)		120 Ω
● Ni 200		是
● 輸入電阻 (Ni 200)		200 Ω
● Ni 500		是
● 輸入電阻 (Ni 500)		500 Ω
● Pt 100		是
● 輸入電阻 (Pt 100)		100 Ω
● Pt 1000		是
● 輸入電阻 (Pt 1000)		1 000 Ω
● Pt 200		是
● 輸入電阻 (Pt 200)		200 Ω
● Pt 500		是
● 輸入電阻 (Pt 500)		500 Ω
輸入范圍（額定值），電阻
● 0 至 48 歐姆		是
● 0 至 150 歐姆		是
● 0 至 300 歐姆		是
● 0 至 600 歐姆		是
● 0 至 3000 歐姆		是
模擬值構成
測量原理		Sigma Delta
集成和轉換時間/每通道分辨率
● 分辨率（包括過調制范圍）		15 位 + VZ
● 帶有過調制的分辨率（包括符號在內的位數），最大值		15 bit; 150、300、600 和 3000 歐姆時；否則 15 位 + VZ
● 可參數化的集成時間		是; 10/16.67/20/100 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		10 / 50 / 60 / 400 Hz
測量值濾波
● 可參數化		是; 使用數字濾波分 4 個等級
● 等級： 無		是; 1x
● 等級：弱		是; 4x
● 等級： 中等		是; 16x
● 等級： 強		是; 32x
防護等級和防護類別
防護等級符合 EN 60529
● IP20		是
標準、許可、證書
CE 標記		是
尺寸
寬度		45 mm
高度		100 mm
深度		81 mm
重量
重量，約		148.7 g

（1）  全新的S7-200 SMART 帶來兩種不同類型的CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。 標準型作為可擴展CPU 模塊，可滿足對I/O規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。

（2）SIMATIC S7-200 SMART使用軟件：STEP 7- Micro/WIN SMART 是專門為S7-200 SMART 開發的編程軟件，能在Windows XP SP3/Windows 7 上運行，支持LAD、FBD、STL 語言。安裝文件小于100MB。在沿用STEP 7- Micro/WIN 優秀編程理念的同時，更多的人性化設計使編程更容易上手，項目開發更加高效。

【一】Smart200產品亮點
概述：
（1）機型豐富，更多選擇
提供不同類型、I/O點數豐富的CPU模塊，單體I/O點數最高可達60點，可滿足大部分小型自動化設備的控制需求。另外，CPU模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制成本。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（2）選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道、在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。

（3）高速芯片，性能卓越
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。

（4）以太互聯，經濟便捷
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。

（5）三軸脈沖，運動自如
CPU模塊本體最多集成3路高速脈沖輸出，頻率高達100KHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。

（6）通用SD卡，方便下載
本機繼承Micro SD卡插槽，使用市面上通用的Micro SD卡即可實現程序的更新和PLC固件升級，極大地方便了客戶工程師對最終用戶的服務支持，也省去了因PLC固件升級返廠服務的不便。

（7）軟件友好，編程高效
在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單，全移動式界面窗口，方便的程序注釋功能，強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（8）完美整合，無縫集成
SIMATIC S7-200 SMART可編程控制器，SMART LINE觸摸屏和SINAMICS V20變頻器完美整合，為OEM客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。

[1]SIMATIC S7-200 SMART 訂貨數據

中央處理單元 CPU 訂貨號

CPU SR20 CPU 模塊，AC/DC/RLY，12 輸入/8 輸出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模塊，DC/DC/DC，24 輸入/16 輸出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模塊，AC/DC/RLY，36 輸入/24 輸出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模塊，DC/DC/DC，36 輸入/24 輸出6ES7 288-1ST60-0AA0

擴展模塊 EM 訂貨號

EM DI08 數字量輸入模塊，8 x 24 V DC 輸入6ES7 288-2DE08-0AA0

EM DR08 數字量輸出模塊，8 x 繼電器輸出6ES7 288-2DR08-0AA0

EM DR16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR16-0AA0

EM DR32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR32-0AA0

EM DT08 數字量輸入/輸出模塊，8 x 24 V DC 輸出6ES7 288-2DT08-0AA0

EM DT16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出6ES7 288-2DT16-0AA0

EM DT32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出6ES7 288-2DT32-0AA0

EM AI04 模擬量輸入模塊，4 輸入6ES7 288-3AE04-0AA0

EM AQ02 模擬量輸入模塊，2 輸出6ES7 288-3AQ02-0AA0

EM AM06 模擬量輸入/輸出模塊，4 輸入/2 輸出6ES7 288-3AM06-0AA0

EM AR02 熱電阻輸入模塊，2 通道6ES7 288-3AR02-0AA0

信號板 SB 訂貨號

SB CM01 通信擴展信號板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出6ES7 288-5DT04-0AA0

SB AQ01 模擬量擴展信號板，1 x 12 位模擬量輸出6ES7 288-5AQ01-0AA0
