6ES7288-1ST20-0AA0西門子S7-200 SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出

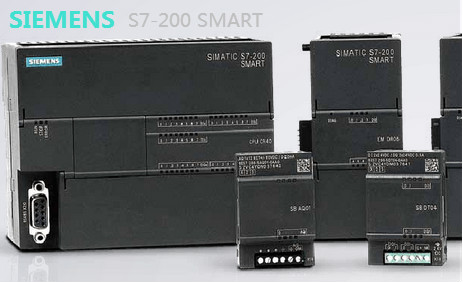

西門子S7-200 Smart系列PLC新品介紹
SIMATIC S7-200 SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型PLC產品。結合SINAMICS驅動產品及SIMATIC人機界面產品，以S7-200 SMART為核心的小型自動化解決方案將為中國客戶創造更多的價值。

-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel  ）： 021-61315597
傳真（ Fax  ）： 021-37653206
商務（ Q Q  ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add  ）：上海市松江區

--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！

----------------------------------------------------------

↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！

技術數據

		SIMATIC S7-200 SMART, CPU ST20, STANDARD CPU, DC/DC/DC, ONBOARD I/O: 12 DI 24V DC; 8 DO 24 V DC; POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 20 KB
一般信息
附帶程序包的
● 工程系統		STEP 7 Micro/WIN SMART
顯示
帶顯示屏		否
顯示屏規格		無
安裝方式/安裝
可安裝導軌		是; 標準導軌
電源電壓
電源的電壓類型		24 V DC
額定值 (DC)
● DC 24 V		是
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
額定值 (AC)
● AC 120 V		否
● AC 230 V		否
輸入電流
耗用電流，最大值		720 mA; 24 V DC
接通電流，最大值		11.7 A; 28.8 V 時
輸出電流
電流輸出，最大值		300 mA; 24 V DC 傳感器電源
用于背板總線 (DC 5 V)，最大值		1.4 A; 最大 5 V DC，用于 EM 總線
功率損失
功率損失，最大值		20 W
存儲器
存儲器類型		DDR
閃存		是
RAM		是
用于用戶數據的可用存儲器		8 kbyte
存儲器大小		12 kbyte; 程序存儲器
微型存儲卡		是; microSDHC 卡（可選）
CPU-處理時間
對于位運算，典型值		150 ns; / 說明
對于字運算，典型值		1.2 µs; / 說明
對于浮點運算，典型值		3.6 µs; / 說明
地址范圍
外設地址范圍
● 輸入端		144 byte; 256 位數字量輸入和 56 字模擬量輸入
● 輸出端		144 byte; 256 位數字量輸出和 56 字模擬量輸出
時間
時鐘
● 類型		硬件時鐘，未緩沖
● 緩沖持續時間		7 d
● 每日偏差，最大值		4 s; 25 °C 時在 120s/月范圍內
數字輸入
數字輸入端數量		12
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		I0.0 到 I0.3 < 1 V DC；I0.4 到 I2.7 < 5 V DC
● 對于信號“1”		I0.0 到 I0.3 > 4V；I0.4 到 I2.7 > 15V
輸入電流
● 對于信號“1”，典型值		4 mA
導線長度
● 屏蔽，最大值		500 m; 50 m 屏蔽，HSC 輸入端
● 未屏蔽，最大值		300 m
數字輸出
數字輸出端數量		8; 晶體管
● 其中的快速輸出端		3
短路保護		否
輸出端的通斷能力
● 電阻負載時的最大值		0.5 A
● 照明負載時的最大值		5 W
導線長度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		150 m
接口
工業以太網接口數量		1
RS 485 接口數量		1
1. 接口
接口類型		以太網
物理組成		RJ45
電位隔離		是; 隔離的變壓器，1500V AC
傳輸速率的自動計算		是
自動協商		是
自動交叉		是
2. 接口
接口類型		RS 485（最大 187.5 Mbps）
通訊功能
S7 通訊
● 提供支持		是
● 作為服務器		是
● 作為客戶端		是
調試功能測試
強制
● 強制		是
集成功能
計數器數量		4; 對于單相，200 kHz 時為 4 個 HSC；對于 A/B 相，100 kHz 時為 2 個 HSC
PID 調節器		是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，最多 8 個回路
EMV
抗靜態放電干擾的能力
● 抗靜態放電干擾的能力符合 IEC 61000-4-2		是
— 空氣放電時的試驗電壓		8 kV
— 接觸放電時的試驗電壓		4 kV
針對高頻電磁場的抗干擾能力
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3		是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
與導線相關的抗干擾能力
● 電源導線的抗干擾能力符合 IEC 61000-4-4		是; 2 kV 符合 IEC 61000-4-4，脈沖
● 信號導線的抗干擾能力，符合 IEC 61000-4-4		是; ±2 kV 符合 IEC 61000-4-4，脈沖
針對通過高頻場引起的導線干擾量的抗干擾能力
● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6		是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6）
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用		是; EN 61000-6-4，發射干擾：在工業領域中使用。
電纜傳導的干擾輻射和電纜傳導的干擾
● 通過電源電纜/交流電電纜的干擾發射		EN 61000-6-4，發射干擾：在工業領域中使用。
防護等級和防護類別
防護等級符合 EN 60529
● IP20		是
標準、許可、證書
CE 標記		是
環境要求
露天情況下
● 最大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● 允許的溫度范圍		0 °C 至 55 °C 水平安裝、0 °C 至 45 °C 垂直安裝
● 最大值		55 °C
● 水平安裝，最小值		0 °C
● 水平安裝，最大值		55 °C
● 垂直安裝，最小值		0 °C
● 垂直安裝，最大值		45 °C
運輸/儲存時的環境溫度
● 最小值		-40 °C
● 最大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，最小值		660 hPa
● 存放/運輸，最大值		1 080 hPa
● 允許的運行高度		-1000 至 2000 m
相對空氣濕度
● 在 25 °C 時允許的范圍（無冷凝）		95 %
組態
編程
編程語言
— KOP		是
— FUP		是
— AWL		是
尺寸
寬度		90 mm
高度		100 mm
深度		81 mm
重量
重量，約		320 g

（1）  全新的S7-200 SMART 帶來兩種不同類型的CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。 標準型作為可擴展CPU 模塊，可滿足對I/O規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。

（2）SIMATIC S7-200 SMART使用軟件：STEP 7- Micro/WIN SMART 是專門為S7-200 SMART 開發的編程軟件，能在Windows XP SP3/Windows 7 上運行，支持LAD、FBD、STL 語言。安裝文件小于100MB。在沿用STEP 7- Micro/WIN 優秀編程理念的同時，更多的人性化設計使編程更容易上手，項目開發更加高效。

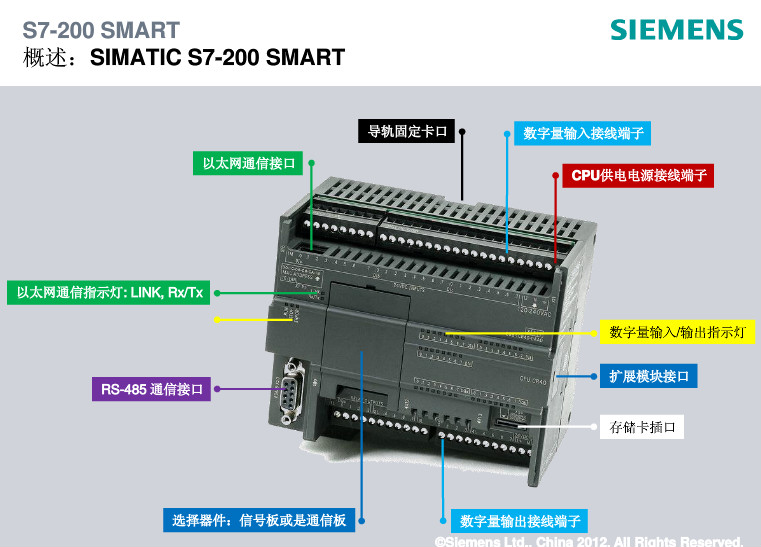

【一】Smart200產品亮點
概述：
（1）機型豐富，更多選擇
提供不同類型、I/O點數豐富的CPU模塊，單體I/O點數最高可達60點，可滿足大部分小型自動化設備的控制需求。另外，CPU模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制成本。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（2）選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道、在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。

（3）高速芯片，性能卓越
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。

（4）以太互聯，經濟便捷
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。

（5）三軸脈沖，運動自如
CPU模塊本體最多集成3路高速脈沖輸出，頻率高達100KHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。

（6）通用SD卡，方便下載
本機繼承Micro SD卡插槽，使用市面上通用的Micro SD卡即可實現程序的更新和PLC固件升級，極大地方便了客戶工程師對最終用戶的服務支持，也省去了因PLC固件升級返廠服務的不便。

（7）軟件友好，編程高效
在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單，全移動式界面窗口，方便的程序注釋功能，強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（8）完美整合，無縫集成
SIMATIC S7-200 SMART可編程控制器，SMART LINE觸摸屏和SINAMICS V20變頻器完美整合，為OEM客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。

[1]SIMATIC S7-200 SMART 訂貨數據

中央處理單元 CPU 訂貨號

CPU SR20 CPU 模塊，AC/DC/RLY，12 輸入/8 輸出6ES7 288-1SR20-0AA0

CPU SR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1SR40-0AA0

CPU ST40 CPU 模塊，DC/DC/DC，24 輸入/16 輸出6ES7 288-1ST40-0AA0

CPU CR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1CR40-0AA0

CPU SR60 CPU 模塊，AC/DC/RLY，36 輸入/24 輸出6ES7 288-1SR60-0AA0

CPU ST60 CPU 模塊，DC/DC/DC，36 輸入/24 輸出6ES7 288-1ST60-0AA0

擴展模塊 EM 訂貨號

EM DI08 數字量輸入模塊，8 x 24 V DC 輸入6ES7 288-2DE08-0AA0

EM DR08 數字量輸出模塊，8 x 繼電器輸出6ES7 288-2DR08-0AA0

EM DR16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR16-0AA0

EM DR32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR32-0AA0

EM DT08 數字量輸入/輸出模塊，8 x 24 V DC 輸出6ES7 288-2DT08-0AA0

EM DT16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出6ES7 288-2DT16-0AA0

EM DT32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出6ES7 288-2DT32-0AA0

EM AI04 模擬量輸入模塊，4 輸入6ES7 288-3AE04-0AA0

EM AQ02 模擬量輸入模塊，2 輸出6ES7 288-3AQ02-0AA0

EM AM06 模擬量輸入/輸出模塊，4 輸入/2 輸出6ES7 288-3AM06-0AA0

EM AR02 熱電阻輸入模塊，2 通道6ES7 288-3AR02-0AA0

信號板 SB 訂貨號

SB CM01 通信擴展信號板，R485/R232 6ES7 288-5CM01-0AA0

SB DT04 數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出6ES7 288-5DT04-0AA0

SB AQ01 模擬量擴展信號板，1 x 12 位模擬量輸出6ES7 288-5AQ01-0AA0
