技術數據

		SIMATIC S7-400, EXM 438-1 I/O EXPANSION MODULE FOR FM 458 4 X ANALOG OUTPUTS 16 BIT EXM 438-1 NOT SPAREPART COMPATIBLE TO EXM438
電源電壓
額定值 (DC)
● DC 5 V		是
● DC 24 V		是; 從外部鋪設
輸入電流
耗用電流，典型值		1.5 A
傳感器供電
輸出電壓類型		約 14 V（非自由電勢）
短路保護		是; 電子
輸出電流
● 額定值		100 mA
硬件擴展
插槽
● 所需插槽		1
數字輸入
數字輸入端數量		16
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		-1 至 +6 V 或輸入開啟
● 對于信號“1”		+13 至 +33V
輸入電流
● 對于信號“0”，最大值（允許的閉路電流）		0 mA
● 對于信號“1”，典型值		3 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，最大值		200 µs
數字輸出
數字輸出端數量		8
短路保護		是; 電子/熱學
● 響應閾，典型值		250 mA
感應式關閉電壓的限制		電源電壓 +1 V
輸出電壓
● 對于信號“0”的最大值		3 V
● 對于信號“1”，最大值		電源電壓 -2.5 V
輸出電流
● 對于信號“1”的額定值		50 mA
● 針對信號“1”的允許范圍 0 至 40 ℃，最小值		100 mA
● 針對信號“0”的剩余電流，最大值		20 µA
● 總開關電流		50 °C 時 80%，所有輸出 50 mA
電阻負載時的輸出延遲
● 從 “0” 到“1”，最大值		15 µs
模擬輸入
模擬輸入端數量		5; 差動輸入
輸入范圍（額定值），電壓
● -10 V 至 +10 V		是; -10 V：+/-4 LSB；至 +10 V：+/-4 LSB (1 LSB = 4.88 mV)
● 輸入電阻（-10 V 至 +10 V）		470 kΩ
模擬輸出
模擬輸出端數量		8; 4 個 16 位輸出；4 個 12 位輸出
電壓輸出，短路電流，最大值		16 位：27 mA；12 位：100 mA
輸出范圍，電壓
● -10 V 至 +10 V		是
模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），最大值		4 AA：16 位；4 AA：12 位；5 AE：12 位
● 轉換時間（每個通道）		4 AA（16 位）：2 µs；4 AA (12 位)：4 µs；5 AE：45 μs
傳感器
可連接傳感器的數量，最大值		12; 8 個增量編碼器（可同步），4 個絕對編碼器
可連接傳感器
● 增量編碼器（對稱）		是
● 增量編碼器（非對稱）		是
● 絕對編碼器 (SSI)		是; 單匝或多匝編碼器附帶 SSI（同步序列）或者 EnDat 接口
傳感器信號，增量編碼器（對稱）
● 軌跡標記信號		1) 對于軌跡 A 和 B（90°相位轉置），在可能情況下附加起始脈沖 N；2) 對于分離的正向和反向軌跡
● 輸入信號		0 信號時： -5 至 0 V；1 信號時： +3 至 +5 V；輸入電壓允許范圍： 電壓差 -5 至 +5 V；最大輸入電流： 15 mA（注意在模塊一側不限制?。?
傳感器信號，增量編碼器（非對稱）
● 軌跡標記信號		軌跡 A 和 B（90° 相位旋轉），在可能情況下附加起始脈沖 N
● 輸入電壓		0 信號時：-30 至 +4 V（15 mA 負載時）；1 信號時：+8 至 30 V（15 mA 負載時）；輸入電壓允許范圍：電壓差 -30 至 +30 V
傳感器信號，絕對編碼器 (SSI)
● 輸入信號		5 V 符合 RS 422
● 數據信號		對偶碼，格雷碼，格雷余碼
● 脈沖重復頻率，最大值		2 MHz; 100 kHz 至 2 MHz （取決于導線長度）
誤差/精度
線性錯誤（與輸出范圍有關），(+/-)		(+/- 1 LSB)
電位隔離
數字輸入電位隔離
● 數字輸入電位隔離		否
數字輸出電位隔離
● 數字輸出電位隔離		否
模擬輸入電位隔離
● 模擬輸入電位隔離		否
模擬輸出電位隔離
● 模擬輸出電位隔離		否
重量
重量，約		1 kg

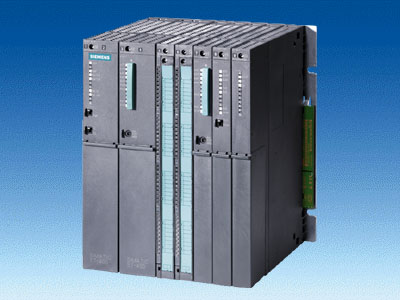

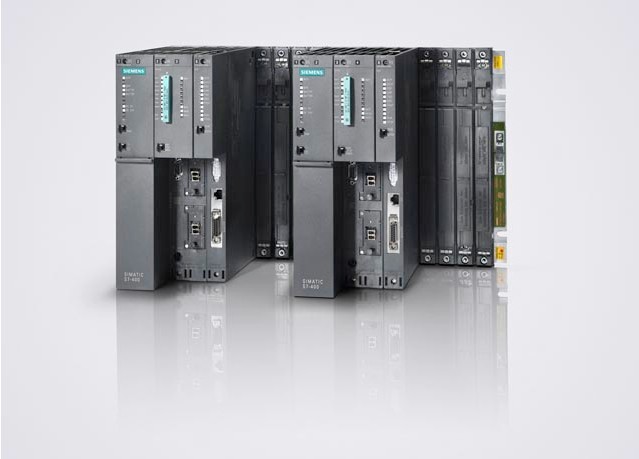

S7-400 是 SIMATIC 控制器家族中功能最為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。S7-400 是一個用于制造業和過程工業系統解決方案的自動化平臺，其主要特點是具有模塊化的結構并擁有性能儲備。
-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel  ）： 021-61315597
傳真（ Fax  ）： 021-37653206
商務（ Q Q  ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add  ）：上海市松江區

--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！

----------------------------------------------------------

↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！

S7-400
中端到高端性能范圍內功能強大的 PLC
可滿足要求極為苛刻的任務的解決方案
全面的模塊和各種性能等級 CPU 可針對具體自動化任務進行最佳調整
可實現分布式結構，適用十分靈活
連接方便
最優通信和聯網功能
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
多重計算：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
多重計算功能可對 S7-400 的總體性能進行分配。例如，可將復雜的技術任務（如開環控制、計算或通信）進行拆分并分配給不同的 CPU?？梢詾槊總€ CPU 分配自己的 I/O。
模塊化：
通過功能強大的 S7-400 背板總線和可直接連接到 CPU 的通信接口，可實現許多大量通信線路的高性能操作。例如，這樣可以擁有一條用于 HMI 和編程任務的通信線路、一條用于高性能等距運動控制組件的通信線路和一條“正?！盜/O 現場總線。另外，還可以實現額外需要的與 MES/ERP 系統或 Internet 的連接。
工程組態和診斷：
結合使用 SIMATIC 工程組態工具，可極為高效地對 S7-400 進行組態和編程，尤其對于采用高性能工程組件的廣泛自動化任務。為此，可以使用高級語言（如 SCL）以及用于順序控制、狀態圖和工藝圖的圖形化組態工具。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
S7-400 是 SIMATIC 控制器家族中功能最為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。S7-400 是一個用于制造業和過程工業系統解決方案的自動化平臺，其主要特點是具有模塊化的結構并擁有性能儲備。

S7-400
中端到高端性能范圍內功能強大的 PLC
可滿足要求極為苛刻的任務的解決方案
全面的模塊和各種性能等級 CPU 可針對具體自動化任務進行最佳調整
可實現分布式結構，適用十分靈活
連接方便
最優通信和聯網功能
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
多重計算：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
多重計算功能可對 S7-400 的總體性能進行分配。例如，可將復雜的技術任務（如開環控制、計算或通信）進行拆分并分配給不同的 CPU?？梢詾槊總€ CPU 分配自己的 I/O。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
模塊化：通過功能強大的 S7-400 背板總線和可直接連接到 CPU 的通信接口，可實現許多大量通信線路的高性能操作。例如，這樣可以擁有一條用于 HMI 和編程任務的通信線路、一條用于高性能等距運動控制組件的通信線路和一條“正?！盜/O 現場總線。另外，還可以實現額外需要的與 MES/ERP 系統或 Internet 的連接。
工程組態和診斷：
結合使用 SIMATIC 工程組態工具，可極為高效地對 S7-400 進行組態和編程，尤其對于采用高性能工程組件的廣泛自動化任務。為此，可以使用高級語言（如 SCL）以及用于順序控制、狀態圖和工藝圖的圖形化組態工具。

電源模塊
6ES7407-0DA02-0AA0    電源模塊(4A)
6ES7407-0KA02-0AA0    電源模塊(10A)
6ES7407-0KR02-0AA0    電源模塊(10A)冗余
6ES7407-0RA02-0AA0    電源模塊(20A)
6ES7405-0DA02-0AA0    電源模塊(4A)
6ES7405-0KA02-0AA0    電源模塊(10A)
6ES7405-0RA01-0AA0    電源模塊(20A)
6ES7971-0BA00            備用電池
CPU
6ES7412-3HJ14-0AB0     CPU 412-3H; 512KB程序內存/256KB數據內存
6ES7414-4HM14-0AB0     CPU 414-4H; 冗余熱備CPU 2.8 MB RAM
6ES7417-4HT14-0AB0     CPU 417-4H; 冗余熱備CPU 30 MB RAM
6ES7400-0HR00-4AB0     412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)
6ES7400-0HR50-4AB0     412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)
6ES7412-1XJ05-0AB0      CPU412-1,144KB程序內存/144KB數據內存
6ES7412-2XJ05-0AB0      CPU412-2,256KB程序內存/256KB數據內存
6ES7414-2XK05-0AB0      CPU414-2,512KB程序內存/512KB數據內存
6ES7414-3XM05-0AB0      CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7414-3EM05-0AB0       CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7416-2XN05-0AB0      CPU416-2,2.8M程序內存/2.8M數據內存
6ES7416-3XR05-0AB0      CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7416-3ER05-0AB0      CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7416-2FN05-0AB0      CPU416F-2,2.8M程序內存/2.8M數據內存
6ES7416-3FR05-0AB0      CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存
6ES7417-4XT05-0AB0      CPU417-4,15M程序內存/15M數據內存

內存卡
6ES7955-2AL00-0AA0      2 X 2M字節 RAM
6ES7955-2AM00-0AA0      2 X 4M字節 RAM
6ES7952-0AF00-0AA0      64K字節 RAM
6ES7952-1AH00-0AA0      256K字節 RAM
6ES7952-1AK00-0AA0      1M字節 RAM
6ES7952-1AL00-0AA0      2M字節 RAM
6ES7952-1AM00-0AA0      4M字節 RAM
6ES7952-1AP00-0AA0      8M字節 RAM
6ES7952-1AS00-0AA0      16M字節 RAM
6ES7952-1AY00-0AA0      64M字節 RAM
6ES7952-0KF00-0AA0      6ES7 952-0KF00-0AA0
6ES7952-0KH00-0AA0      256K字節 FLASH EPROM
6ES7952-1KK00-0AA0      1M字節 FLASH EPROM
6ES7952-1KL00-0AA0      2M字節 FLASH EPROM
6ES7952-1KM00-0AA0      4M字節 FLASH EPROM
6ES7952-1KP00-0AA0      8M字節 FLASH EPROM
6ES7952-1KS00-0AA0      16M字節 FLASH EPROM
6ES7952-1KT00-0AA0      32M字節 FLASH EPROM
6ES7952-1KY00-0AA0      64M字節 FLASH EPROM

開關量輸入模板
6ES7421-7BH01-0AB0      開關量輸入模塊(16點,24VDC)中斷
6ES7421-1BL01-0AA0      開關量輸入模塊(32點,24VDC)
6ES7421-1EL00-0AA0      開關量輸入模塊(32點,120VUC)
6ES7421-1FH20-0AA0      開關量輸入模塊(16點,120/230VUC)
6ES7421-7DH00-0AB0      開關量輸入模塊(16點,24V到60VUC)

開關量輸出模板
6ES7422-1BH11-0AA0      開關量輸出模塊(16點,24VDC，2A）
6ES7422-1BL00-0AA0       32點輸出，24VDC,0.5A
6ES7422-7BL00-0AB0       32點輸出，24VDC,0.5A,中斷
6ES7422-1FH00-0AA0       16點輸出，120/230VAC，2A
6ES7422-1HH00-0AA0       16點輸出，繼電器，5A

模擬量模塊
6ES7431-0HH00-0AB0       16路模擬輸入，13位
6ES7431-1KF00-0AB0       8路模擬輸入，13位，隔離
6ES7431-1KF10-0AB0       8路模擬輸入，14位，隔離，線性化
6ES7431-1KF20-0AB0       8路模擬輸入，14位，隔離
6ES7431-7QH00-0AB0       16路模擬輸入，16位，隔離
6ES7431-7KF00-0AB0       8路模擬輸入，16位，隔離，熱電偶
6ES7431-7KF10-0AB0        8路模擬輸入，16位，隔離，熱電阻
6ES7432-1HF00-0AB0        8路模擬輸出，13位，隔離

功能模板
6ES7450-1AP00-0AE0        FM450-1計數器模板
6ES7451-3AL00-0AE0        FM451定位模板
6ES7452-1AH00-0AE0        FM452電子凸輪控制器
6ES7453-3AH00-0AE0        FM453定位模板
6ES7455-0VS00-0AE0        FM455C閉環控制模塊
6ES7455-1VS00-0AE0        FM455S閉環控制模塊
6DD1607-0AA2                FM 458-1DP快速處理系統
6ES7953-8LJ20-0AA0        用于FM458-1DP 基本模板 512KByte(MMC)
6ES7953-8LL20-0AA0        用于FM458-1DP 基本模板 2MByte(MMC)
6ES7953-8LM20-0AA0        用于FM458-1DP 基本模板 4MByte(MMC)
6DD1607-0CA1                EXM 438-1 I/O擴展模板
6DD1607-0EA0                EXM 448 通訊擴展模板
6DD1607-0EA2                EXM 448-2 通訊擴展模板
6DD1684-0GE0                SC64連接電纜
6DD1684-0GD0                SC63連接電纜
6DD1684-0GC0                SC62連接電纜
6DD1681-0AE2                SB10端子模塊
6DD1681-0AF4                SB60端子模塊
6DD1681-0EB3                SB61端子模塊
6DD1681-0AG2                SB70端子模塊
6DD1681-0DH1                SB71端子模塊
6DD1681-0AJ1                SU12端子模塊
6DD1681-0GK0                SU13端子模塊

通訊模板
6ES7440-1CS00-0YE0        CP440通訊處理器
6ES7441-1AA04-0AE0        CP441-1通訊處理器
6ES7441-2AA04-0AE0        CP441-2通訊處理器
6ES7963-1AA00-0AA0        RS232C接口模板
6ES7963-2AA00-0AA0        c
6ES7963-3AA00-0AA0        RS422/485接口模板
6ES7870-1AA01-0YA0        可裝載驅動 MODBUS RTU 主站
6ES7870-1AB01-0YA0         c
6GK7443-5FX02-0XE0        CP443-5基本型通訊處理器,支持Profibus-Fms協議
6GK7443-5DX04-0XE0         CP443-5擴展型通訊處理器,支持Profibus-DP協議
6GK7443-1EX11-0XE0        CP443-1 以太網通訊處理器
6GK7443-1EX41-0XE0        CP443-1 高級以太網通訊處理器

附件
6ES7960-1AA04-0XA0        冗余系統同步模板（新）近距離同步（10米以內）
6ES7960-1AB04-0XA0        冗余系統同步模板（新）遠程同步模板（10米到10公里，用同長度的光纜）
6ES7960-1AA04-5AA0        冗余系統光纖連接電纜（1米）（新）
6ES7960-1AA04-5BA0        冗余系統光纖連接電纜（2米）（新）
6ES7960-1AA04-5KA0        冗余系統光纖連接電纜（10米）（新）
6ES7833-1CC01-0YA5         F運行授權
6ES7197-1LA03-0XA0         Y-LINK
6ES7492-1AL00-0AA0          前連接器
6ES7400-1TA01-0AA0         主板(18槽)
6ES7400-1JA01-0AA0         主板(9槽)
6ES7400-1TA11-0AA0         主板(18槽)鋁板
6ES7400-1JA11-0AA0         主板(9槽)鋁板
6ES7401-2TA01-0AA0         CR2主板（18槽）
6ES7400-2JA00-0AA0         UR2-H主板（18槽）
6ES7400-2JA10-0AA0         UR2-H主板（18槽）鋁板
6ES7403-1TA01-0AA0         ER1機架（18槽）
6ES7403-1JA01-0AA0         ER2機架（9槽）
6ES7403-1TA11-0AA0         ER1機架（18槽）鋁板
6ES7403-1JA11-0AA0         ER2機架（9槽）鋁板
6ES7460-0AA01-0AB0         IM460-0
6ES7461-0AA01-0AA0         IM461-0
6ES7468-1AH50-0AA0         連接電纜  (0.75米）
6ES7468-1BB50-0AA0         連接電纜 (1.5米）
6ES7461-0AA00-7AA0         終端器
6ES7460-1BA01-0AB0         IM460-1
6ES7461-1BA01-0AA0         IM461-1
6ES7468-3AH50-0AA0         468-3連接電纜  (0.75米）
6ES7468-3BB50-0AA0         468-3連接電纜 (1.5米）
6ES7460-3AA01-0AB0         IM460-3
6ES7461-3AA01-0AA0         IM461-3
6ES7468-1BF00-0AA0         468-1連接電纜（5米）
6ES7468-1CB00-0AA0         468-1連接電纜（10米）
6ES7468-1CC50-0AA0         468-1連接電纜（25米）
6ES7468-1CF00-0AA0         468-1連接電纜（50米）
6ES7468-1DB00-0AA0         468-1連接電纜（100米）
6ES7461-3AA00-7AA0         終端器
6ES7463-2AA00-0AA0         IM463-2接口模塊
6ES7964-2AA04-0AB0         IF-964 DP接口模塊
