6ES7416-2FN05-0AB0
西門子CPU416F-2,2.8M程序內存/2.8M數據內存

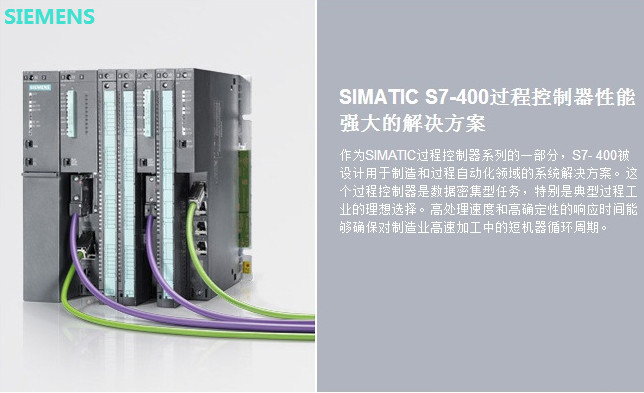

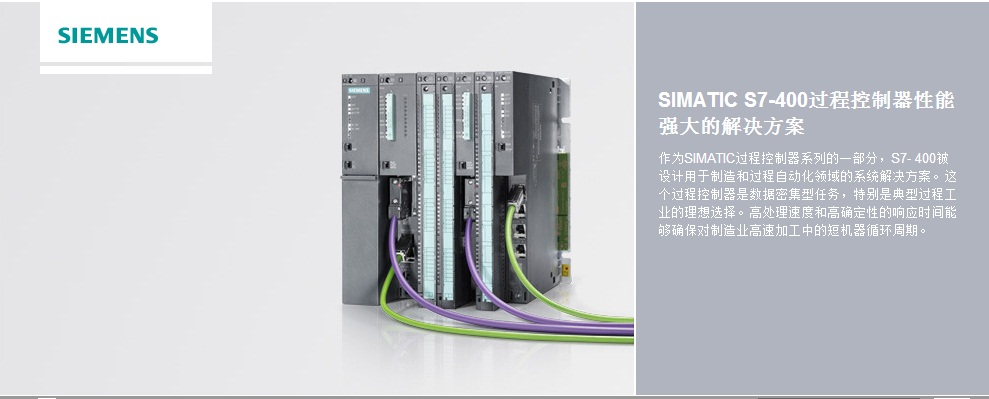

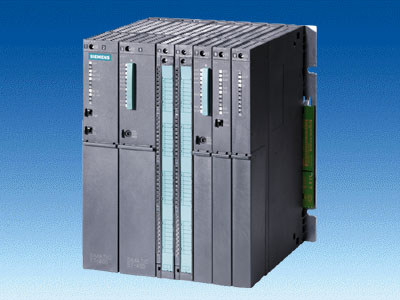

S7-400 是 SIMATIC 控制器家族中功能最為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。S7-400 是一個用于制造業和過程工業系統解決方案的自動化平臺，其主要特點是具有模塊化的結構并擁有性能儲備。
-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel ）： 021-61315597
傳真（ Fax ）： 021-37653206
商務（ Q Q ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add ）：上海市松江區
--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！
----------------------------------------------------------
↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！
|
|
SIMATIC S7400，CPU 416F2， 5.6 MB 工作內存， （2.8 MB代碼，2.8 MB數據）， 1個接口 MPI/DP 12 MBIT/S， ，2個接口 PROFIBUS DP APPLI電纜，帶軟件包 分布式安全 >= V5.2+SP2 | |
| 一般信息 | ||
| 產品類型標志 | CPU 416F-2 | |
| 硬件產品狀態 | 03 | |
| 固件版本 | V5.3 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 V5.3 SP2 以上，帶硬件升級，Distributed Safety V5.2 SP2 以上 | |
| RUN 模式下的 CiR 配置 | ||
| CiR 同步時間，基本負載 | 100 ms | |
| CiR 同步時間，每個輸入/輸出字節的時間 | 10 µs | |
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 否; 通過系統電壓進行電壓供給 | |
| 輸入電流 | ||
| 來自背板總線 DC 5 V，典型值 | 0.9 A | |
| 來自背板總線 DC 5 V，最大值 | 1.1 A | |
| 來自背板總線 DC 24 V，最大值 | 300 mA; 每個 DP 接口 150 mA | |
| 來自 DC 5 V 接口，最大值 | 90 mA; 在每個 DP 接口處 | |
| 功率損失 | ||
| 功率損失，典型值 | 4.5 W | |
| 功率損失，最大值 | 5 W | |
| 存儲器 | ||
| 存儲器類型 | 其他 | |
| 工作存儲器 | ||
| ● 集成 | 5.6 Mbyte | |
| ● 集成（用于程序） | 2.8 Mbyte | |
| ● 集成（用于數據） | 2.8 Mbyte | |
| ● 可擴展 | 否 | |
| 裝載存儲器 | ||
| ● 可擴展 FEPROM | 是; 附帶存儲卡（閃存） | |
| ● 可擴展 FEPROM，最大值 | 64 Mbyte | |
| ● 集成 RAM，最大值 | 1 Mbyte | |
| ● 可擴展 RAM | 是; 附帶存儲卡 (RAM) | |
| ● 可擴展 RAM，最大值 | 64 Mbyte | |
| 緩沖 | ||
| ● 存在 | 是 | |
| ● 帶電池 | 是; 所有數據 | |
| ● 不帶電池 | 否 | |
| 蓄電池 | ||
| 緩沖器電池 | ||
| ● 緩沖器電流，典型值 | 125 µA; 至 40 °C | |
| ● 緩沖器電流，最大值 | 550 µA | |
| ● 緩沖器時間，最大值 | 參見組件數據參考手冊，第 3.3 章 | |
| ● CPU 上的外部緩沖器電壓供電 | 5 V DC 至 15 V DC | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 30 ns | |
| 對于字運算，典型值 | 30 ns | |
| 對于定點運算，典型值 | 30 ns | |
| 對于浮點運算，典型值 | 90 ns | |
| CPU-組件 | ||
| DB | ||
| ● 數量，最大值 | 10 000; 數字條：1 至 16000 | |
| ● 容量，最大值 | 64 kbyte | |
| FB | ||
| ● 數量，最大值 | 5 000; 數字條：0 至 7999 | |
| ● 容量，最大值 | 64 kbyte | |
| FC | ||
| ● 數量，最大值 | 5 000; 數字條：0 至 7999 | |
| ● 容量，最大值 | 64 kbyte | |
| OB | ||
| ● 數量，最大值 | 參見操作列表 | |
| ● 容量，最大值 | 64 kbyte | |
| ● 可用循環 OB 數量 | 1; OB 1 | |
| ● 時間報警 OB 數量 | 8; OB 10-17 | |
| ● 延遲報警 OB 數量 | 4; OB 20-23 | |
| ● 喚醒警告 OB 數量 | 9; OB 30-38（最小可設置循環時間 = 500µs） | |
| ● 過程報警 OB 數量 | 8; OB 40-47 | |
| ● DPV1 報警 OB 的數量 | 3; OB 55-57 | |
| ● 等時模式 Ob 數量 | 4; OB 61-64 | |
| ● 多值計算 OB 數量 | 1; OB 60 | |
| ● 后臺 OB 數量 | 1; OB 90 | |
| ● 啟動 OB 數量 | 2; OB 100、102 | |
| ● 異步錯誤 OB 數量 | 9; OB 80-88 | |
| ● 同步錯誤 OB 數量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| ● 錯誤 OB 中的附加等級 | 2 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 2 047 | |
| — 已預設 | Z 0 至 Z 7 | |
| 計數范圍 | ||
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 計數器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 2 047 | |
| — 已預設 | 無時間剩余 | |
| 時間范圍 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 計時器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| 數據范圍及其剩磁 | ||
| 可保留數據范圍，全部 | 整個工作和裝載存儲器（附帶緩沖電池） | |
| 標記 | ||
| ● 數量，最大值 | 16 kbyte; 標記范圍的大小 | |
| ● 存在剩磁 | 是 | |
| ● 預設剩磁 | MB 0 至 MB 15 | |
| ● 定時標記數量 | 8; 在 1 個標記字節中 | |
| 數據組件 | ||
| ● 數量，最大值 | 10 000; 數字條：1 至 16000 | |
| ● 容量，最大值 | 64 kbyte | |
| 本地數據 | ||
| ● 可調整，最大值 | 32 kbyte | |
| ● 已預設 | 16 kbyte | |
| 地址范圍 | ||
| 外設地址范圍 | ||
| ● 輸入端 | 16 kbyte | |
| ● 輸出端 | 16 kbyte | |
| 分布式 | ||
| — MPI/DP 接口，輸入端 | 2 kbyte | |
| — MPI/DP 接口，輸出端 | 2 kbyte | |
| — DP 接口，輸入端 | 8 kbyte | |
| — DP 接口，輸出端 | 8 kbyte | |
| 過程映像 | ||
| ● 輸入端，可調整 | 16 kbyte | |
| ● 輸出端，可調整 | 16 kbyte | |
| ● 輸入端，已預設 | 512 byte | |
| ● 輸出端，已預設 | 512 byte | |
| ● 一致性數據，最大值 | 244 byte | |
| ● 在過程映像中持續存取數據 | 是 | |
| 分量過程映像 | ||
| ● 分量過程映像數量，最大值 | 15 | |
| 數字通道 | ||
| ● 輸入端 | 131 072 | |
| — 集中式 | 131 072 | |
| ● 輸出端 | 131 072 | |
| — 集中式 | 131 072 | |
| 模擬通道 | ||
| ● 輸入端 | 8 192 | |
| — 集中式 | 8 192 | |
| ● 輸出端 | 8 192 | |
| — 集中式 | 8 192 | |
| 硬件擴展 | ||
| 擴展支架數量，最大值 | 21 | |
| 可連接的 OP | 63 | |
| 多值計算 | 是; 最多 4 個 CPU（附帶 UR1 或 UR2） | |
| 接口模塊 | ||
| ● 插拔式 IM 數量（總計），最大值 | 6 | |
| ● 插拔式 IM 460 數量，最大值 | 6 | |
| ● 插拔式 IM 463 數量，最大值 | 4; IM 463-2 | |
| DP 主站數量 | ||
| ● 集成 | 2 | |
| ● 關于 CP | 10; CP 443-5 Extended | |
| ● 通過 IM 467 | 4 | |
| ● 允許 IM + CP 混合模式 | 否; IM 467 不能與擴展型 CP 443-5 和 CP 443-1 EX4x、EX20、GX20（在 PROFINET IO模式中）一起使用 | |
| ● 關于接口模塊 | 0 | |
| ● 插拔式 S5 組件數量（通過中央設備中的適配器箱），最大值 | 6 | |
| IO 控制器數量 | ||
| ● 集成 | 0 | |
| ● 關于 CP | 4; 無 CP443-1 EX40 和 CP443-1 EX 41/EX20/GX20 混合運行，中央設備中最大值為4 | |
| 可運行的 FM 和 CP 數量（建議） | ||
| ● FM | 通過插槽數量和連接數量進行限制 | |
| ● CP，點對點 | CP 440：通過插槽數量進行限制；CP 441： 通過連接數量進行限制 | |
| ● PROFIBUS 和 Ethernet CP | 14; 其中最大值 10 CP 或 IM 作為 DP 主站，最多 4 個 PROFINET 控制器 | |
| 插槽 | ||
| ● 所需插槽 | 1 | |
| 時間 | ||
| 時鐘 | ||
| ● 可緩沖和同步 | 是 | |
| ● 分辨率 | 1 ms | |
| ● 每日偏差（緩存），最大值 | 1.7 s; 斷開電源 | |
| ● 每日偏差（不緩存），最大值 | 8.6 s; 接通電源時 | |
| 運行時間計數器 | ||
| ● 數量 | 16 | |
| ● 數字/數字條 | 0 至 15 | |
| ● 值域 | SFC 2.3 和 4：0 至 32767 小時（SFC 101）：0 至 2 的 31 次方 - 1 小時 | |
| ● 間隔尺寸 | 1 小時 | |
| ● 剩余 | 是 | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在 MPI 上，主站 | 是 | |
| ● 在 MPI 上，從站 | 是 | |
| ● 在 DP 上，主站 | 是 | |
| ● 在 DP 上，從站 | 是 | |
| ● 在 AS 中，主站 | 是 | |
| ● 在 AS 中，從站 | 是 | |
| ● 在以太網上通過 NTP | 否; 關于 CP | |
| ● 在 IF 964 DP 上 | 否 | |
| 通過以下方式同步系統中的時間差 | ||
| ● MPI，最大值 | 200 ms | |
| 接口 | ||
| RS 485 接口數量 | 2; 組合 MPI / PROFIBUS DP 和 PROFIBUS DP | |
| 1. 接口 | ||
| 接口類型 | 集成 | |
| 物理組成 | RS 485/PROFIBUS + MPI | |
| 電位隔離 | 是 | |
| 接口處的電源供應（15 至 30 V DC），最大值 | 150 mA | |
| 連接源數量 | MPI： 44，DP： 32 | |
| 功能性 | ||
| ● MPI | 是 | |
| ● PROFIBUS DP 主站 | 是 | |
| ● PROFIBUS DP 從站 | 是 | |
| MPI | ||
| ● 連接數量 | 44; 在支路上安裝一個診斷中繼器，支路上的連接源數量減 1 | |
| ● 傳輸速率，最大值 | 12 Mbit/s | |
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 路由 | 是 | |
| — 全球數據通訊 | 是 | |
| — S7 基礎通訊 | 是 | |
| — S7 通訊 | 是 | |
| — S7 通訊，作為客戶機 | 是 | |
| — S7 通訊，作為服務器 | 是 | |
| DP 主站 | ||
| ● 連接數量，最大值 | 32; 在支路上安裝一個診斷中繼器，支路上的連接源數量減 1 | |
| ● 傳輸速率，最大值 | 12 Mbit/s | |
| ● DP 從站數量，最大值 | 32 | |
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 路由 | 是; S7 路由 | |
| — 全球數據通訊 | 否 | |
| — S7 基礎通訊 | 是 | |
| — S7 通訊 | 是 | |
| — S7 通訊，作為客戶機 | 是 | |
| — S7 通訊，作為服務器 | 是 | |
| — 等距離支持 | 是 | |
| — 等時模式 | 是 | |
| — SYNC/FREEZE | 是 | |
| — 激活/禁用 DP 從站 | 是 | |
| — 直接數據交換（橫向連接） | 是 | |
| — DPV1 | 是 | |
| 地址范圍 | ||
| — 輸入端，最大值 | 2 kbyte | |
| — 輸出端，最大值 | 2 kbyte | |
| 每個 DP 從站的有效數據 | ||
| — 每個 DP 從站的有效數據，最大值 | 244 byte | |
| — 輸入端，最大值 | 244 byte | |
| — 輸出端，最大值 | 244 byte | |
| — 插槽數，最大值 | 244 | |
| — 每個插槽，最大值 | 128 byte | |
| DP 從站 | ||
| ● 連接數量 | 32 | |
| ● GSD 文件 | http://support.automation.siemens.com/WW/view/zh/113652 | |
| ● 傳輸速率，最大值 | 12 Mbit/s | |
| ● 自動波特率搜索 | 否 | |
| ● 地址范圍，最大值 | 32; 虛擬插槽 | |
| ● 每個地址范圍的有效數據，最大值 | 32 byte | |
| — 一致性，最大值 | 32 byte | |
| 服務 | ||
| — PG/OP 通訊 | 是; 在主動接口中 | |
| — S7 路由 | 是; 在主動接口中 | |
| — 全球數據通訊 | 否 | |
| — S7 基礎通訊 | 否 | |
| — S7 通訊 | 是 | |
| — S7 通訊，作為客戶機 | 是 | |
| — S7 通訊，作為服務器 | 是 | |
| — 直接數據交換（橫向連接） | 否 | |
| — DPV1 | 否 | |
| 傳輸存儲器 | ||
| — 輸入端 | 244 byte | |
| — 輸出端 | 244 byte | |
| 2. 接口 | ||
| 接口類型 | 集成 | |
| 物理組成 | RS 485 / PROFIBUS | |
| 電位隔離 | 是 | |
| 接口處的電源供應（15 至 30 V DC），最大值 | 150 mA | |
| 連接源數量 | 32 | |
| 功能性 | ||
| ● PROFIBUS DP 主站 | 是 | |
| ● PROFIBUS DP 從站 | 是 | |
| DP 主站 | ||
| ● 連接數量，最大值 | 32 | |
| ● 傳輸速率，最大值 | 12 Mbit/s | |
| ● DP 從站數量，最大值 | 125 | |
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 路由 | 是; S7 路由 | |
| — 全球數據通訊 | 否 | |
| — S7 基礎通訊 | 是 | |
| — S7 通訊 | 是 | |
| — S7 通訊，作為客戶機 | 是 | |
| — S7 通訊，作為服務器 | 是 | |
| — 等距離 | 是 | |
| — 等時模式 | 是 | |
| — SYNC/FREEZE | 是 | |
| — 激活/禁用 DP 從站 | 是 | |
| — 直接數據交換（橫向連接） | 是 | |
| — DPV1 | 是 | |
| 地址范圍 | ||
| — 輸入端，最大值 | 8 kbyte | |
| — 輸出端，最大值 | 8 kbyte | |
| 每個 DP 從站的有效數據 | ||
| — 每個 DP 從站的有效數據，最大值 | 244 byte | |
| — 輸入端，最大值 | 244 byte | |
| — 輸出端，最大值 | 244 byte | |
| — 插槽數，最大值 | 244 | |
| — 每個插槽，最大值 | 128 byte | |
| DP 從站 | ||
| ● 連接數量 | 32 | |
| ● GSD 文件 | http://support.automation.siemens.com/WW/view/zh/113652 | |
| ● 傳輸速率，最大值 | 12 Mbit/s | |
| ● 地址范圍，最大值 | 32 | |
| ● 每個地址范圍的有效數據，最大值 | 32 byte | |
| — 一致性，最大值 | 32 byte | |
| 服務 | ||
| — 路由 | 是; 在主動接口中 | |
| 傳輸存儲器 | ||
| — 輸入端 | 244 byte | |
| — 輸出端 | 244 byte | |
| 等時模式 | ||
| 節拍同步運行（應用程序至端口同步） | 是; 僅在 PROFIBUS 處 | |
| 帶等時模式的 DP 主站數量 | 2 | |
| 每個時鐘同步從站的有效數據，最大值 | 244 byte | |
| 等距離 | 是 | |
| 最短時鐘脈沖 | 1 ms; 0.5 ms 未使用 SFC 126、127 | |
| 最長時鐘脈沖 | 32 ms | |
| 通訊功能 | ||
| PG/OP 通訊 | 是 | |
| ● 無消息處理的可連接 OP 數量 | 63 | |
| ● 有消息處理的可連接 OP 數量 | 63; 在使用警報_S/SQ 和警報_D/DQ 時 | |
| 數據集路由 | 是 | |
| 全球數據通訊 | ||
| ● 提供支持 | 是 | |
| ● GD 圈數量，最大值 | 16 | |
| ● GD 包數量，發送器，最大值 | 16 | |
| ● GD 包數量，接收器，最大值 | 32 | |
| ● GD 包大小，最大值 | 54 byte | |
| ● GD 包大?。ㄒ恢滦裕畲笾? | 1 個變量 | |
| S7 基礎通訊 | ||
| ● 提供支持 | 是 | |
| ● 每個任務的有效數據，最大值 | 76 byte | |
| ● 每個任務的有效數據（一致性），最大值 | 1 個變量 | |
| S7 通訊 | ||
| ● 提供支持 | 是 | |
| ● 作為服務器 | 是 | |
| ● 作為客戶端 | 是 | |
| ● 每個任務的有效數據，最大值 | 64 kbyte | |
| ● 每個任務的有效數據（一致性），最大值 | 462 byte; 1 個變量 | |
| S5 兼容通訊 | ||
| ● 提供支持 | 是; 關于 FC AG_SEND 和 AG_RECV，最大關于 10 CP 443-1 或 443-5 | |
| ● 每個任務的有效數據，最大值 | 8 kbyte | |
| ● 每個任務的有效數據（一致性），最大值 | 240 byte | |
| ● 每個 CPU 同時完成的 AG-SEND/AG-RECV 任務數量，最大值 | 64/64 | |
| 標準通訊 (FMS) | ||
| ● 提供支持 | 是; 通過 CP 和可裝載 FB | |
| 開放式 IE 通訊 | ||
| ● ISO-on-TCP (RFC1006) | 通過 CP 443-1 和可裝載 FB | |
| — 數據長度，最大值 | 1452 字節關于 CP 443-1 Adv. | |
| 網絡服務器 | ||
| ● 提供支持 | 否 | |
| 連接數量 | ||
| ● 全部 | 64 | |
| ● 可應用于 PG 通訊 | 63 | |
| — 為 PG 通訊預留 | 1 | |
| — 可調整用于 PG 通訊，最大值 | 0 | |
| ● 可用于 OP 通訊 | 63 | |
| — 為 OP 通訊預留 | 1 | |
| — 可調整用于 OP 通訊，最大值 | 0 | |
| ● 可應用于 S7 基本通訊 | 62 | |
| — 為 S7 Basis 通訊預留 | 0 | |
| — 可調整用于 S7 基本通訊，最大值 | 0 | |
| ● 可應用于 S7 通訊 | 62 | |
| — 預留用于 S7 通訊 | 0 | |
| — 可調整的 S7 通訊，最大值 | 0 | |
| ● 可用于路由 | 31 | |
| — 預留用于路由 | 0 | |
| — 可調整路由，最大值 | 0 | |
| S7 消息功能 | ||
| 消息功能的可注冊站點數量，最大值 | 63; 最大 63，附帶警報_S/SQ和警報_D/DQ（OPs）；最大8，附帶警報、警報_8、警報8P、報告和報告_8（例如WinCC） | |
| 與符號相關的信息 | 是 | |
| SCAN 方法 | 是 | |
| 與組件相關的消息 | 是 | |
| 過程診斷消息 | 是 | |
| 同時間活動的報警 S 組件，最大值 | 1 000; 同事激活報警 S/SQ 組件或報警 D/DQ 組件 | |
| 報警 8 組件 | 是 | |
| ● 報警 8 和 S7 通訊組件的實例數量，最大值 | 4 000 | |
| ● 預設，最大值 | 600 | |
| 傳導技術消息 | 是 | |
| 可同時注冊的檔案 (SFB 37 AR_SEND) 數量 | 32 | |
| 消息數量 | ||
| ● 總計，最大值 | 1 024 | |
| ● 在 100 ms 光柵中，最大值 | 128 | |
| ● 在 500 ms 光柵中，最大值 | 512 | |
| ● 在 1000 ms 光柵中，最大值 | 1 024 | |
| 附加值數量 | ||
| ● 在 100 ms 光柵時，最大值 | 1 | |
| ● 在 500、1000 ms 光柵時，最大值 | 10 | |
| 調試功能測試 | ||
| 組件狀態 | 是; 最多同時 2 個 | |
| 各個步驟 | 是 | |
| 停止點數量 | 4 | |
| 狀態/控制 | ||
| ● 變量狀態/控制 | 是; 最多 16 個變量表 | |
| ● 變量 | 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器 | |
| ● 變量數量，最大值 | 70; 狀態/控制 | |
| 強制 | ||
| ● 強制 | 是 | |
| ● 強制，變量 | 輸入端、輸出端、標記、外圍設備輸入端、外圍設備輸出端 | |
| ● 變量數量，最大值 | 512 | |
| 診斷緩沖器 | ||
| ● 存在 | 是 | |
| ● 條目數量，最大值 | 3 200 | |
| — 可調整 | 是 | |
| — 已預設 | 120 | |
| 維修數據 | ||
| ● 可讀 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| CSA 許可 | 是 | |
| UL 許可 | 是 | |
| cULus | 是 | |
| FM 許可 | 是 | |
| RCM（C-TICK 格式） | 是 | |
| KC 許可 | 是 | |
| EAC（Gost-R 格式） | 是 | |
| 在防爆區域使用 | ||
| ● ATEX | ATEX II 3 G Ex nA IIC T4 Gc | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 最小值 | 0 °C | |
| ● 最大值 | 60 °C | |
| 組態 | ||
| 組態軟件 | ||
| ● STEP 7 | 是 | |
| 編程 | ||
| ● 操作備用裝置 | 參見操作列表 | |
| ● 箝位層 | 7 | |
| ● 在過程映像中持續存取數據 | 是 | |
| ● 系統功能 (SFC) | 參見操作列表 | |
| ● 系統功能組件 (SFB) | 參見操作列表 | |
| 編程語言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| — SCL | 是 | |
| — CFC | 是 | |
| — GRAPH | 是 | |
| — HiGraph® | 是 | |
| 同時間活動的 SFC 數量 | ||
| — DPSYC_FR | 2; SFC 11；每個接口 | |
| — D_ACT_DP | 8; SFC 12；每個接口 | |
| — RD_REC | 8; SFC 59；每個接口 | |
| — WR_REC | 8; SFC 58；每個接口 | |
| — WR_PARM | 8; SFC 55；每個接口 | |
| — PARM_MOD | 1; SFC 57；每個接口 | |
| — WR_DPARM | 2; SFC 56；每個接口 | |
| — DPNRM_DG | 8; SFC 13；每個接口 | |
| — RDSYSST | 8 | |
| — DP_TOPOL | 1; SFC 103；每個接口 | |
| 同時間活動的 SFB 數量 | ||
| — RDREC | 8; SFB 52；每個接口，但全部外部接口上不超過 32 | |
| — WRREC | 8; SFB 53；每個接口，但全部外部接口上不超過 32 | |
| 技術保護 | ||
| ● 用戶程序保護/密碼保護 | 是 | |
| 尺寸 | ||
| 寬度 | 25 mm | |
| 高度 | 290 mm | |
| 深度 | 219 mm | |
| 重量 | ||
| 重量，約 | 700 g | |
S7-400
中端到高端性能范圍內功能強大的 PLC
可滿足要求極為苛刻的任務的解決方案
全面的模塊和各種性能等級 CPU 可針對具體自動化任務進行最佳調整
可實現分布式結構，適用十分靈活
連接方便
最優通信和聯網功能
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
多重計算：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
多重計算功能可對 S7-400 的總體性能進行分配。例如，可將復雜的技術任務（如開環控制、計算或通信）進行拆分并分配給不同的 CPU?？梢詾槊總€ CPU 分配自己的 I/O。
模塊化：
通過功能強大的 S7-400 背板總線和可直接連接到 CPU 的通信接口，可實現許多大量通信線路的高性能操作。例如，這樣可以擁有一條用于 HMI 和編程任務的通信線路、一條用于高性能等距運動控制組件的通信線路和一條“正?！盜/O 現場總線。另外，還可以實現額外需要的與 MES/ERP 系統或 Internet 的連接。
工程組態和診斷：
結合使用 SIMATIC 工程組態工具，可極為高效地對 S7-400 進行組態和編程，尤其對于采用高性能工程組件的廣泛自動化任務。為此，可以使用高級語言（如 SCL）以及用于順序控制、狀態圖和工藝圖的圖形化組態工具。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
S7-400 是 SIMATIC 控制器家族中功能最為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。S7-400 是一個用于制造業和過程工業系統解決方案的自動化平臺，其主要特點是具有模塊化的結構并擁有性能儲備。
S7-400
中端到高端性能范圍內功能強大的 PLC
可滿足要求極為苛刻的任務的解決方案
全面的模塊和各種性能等級 CPU 可針對具體自動化任務進行最佳調整
可實現分布式結構，適用十分靈活
連接方便
最優通信和聯網功能
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
多重計算：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
多重計算功能可對 S7-400 的總體性能進行分配。例如，可將復雜的技術任務（如開環控制、計算或通信）進行拆分并分配給不同的 CPU?？梢詾槊總€ CPU 分配自己的 I/O。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
模塊化：通過功能強大的 S7-400 背板總線和可直接連接到 CPU 的通信接口，可實現許多大量通信線路的高性能操作。例如，這樣可以擁有一條用于 HMI 和編程任務的通信線路、一條用于高性能等距運動控制組件的通信線路和一條“正?！盜/O 現場總線。另外，還可以實現額外需要的與 MES/ERP 系統或 Internet 的連接。
工程組態和診斷：
結合使用 SIMATIC 工程組態工具，可極為高效地對 S7-400 進行組態和編程，尤其對于采用高性能工程組件的廣泛自動化任務。為此，可以使用高級語言（如 SCL）以及用于順序控制、狀態圖和工藝圖的圖形化組態工具。
電源模塊
6ES7407-0DA02-0AA0 電源模塊(4A)
6ES7407-0KA02-0AA0 電源模塊(10A)
6ES7407-0KR02-0AA0 電源模塊(10A)冗余
6ES7407-0RA02-0AA0 電源模塊(20A)
6ES7405-0DA02-0AA0 電源模塊(4A)
6ES7405-0KA02-0AA0 電源模塊(10A)
6ES7405-0RA01-0AA0 電源模塊(20A)
6ES7971-0BA00 備用電池
CPU
6ES7412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存
6ES7414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM
6ES7417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM
6ES7400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)
6ES7400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)
6ES7412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存
6ES7412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存
6ES7414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存
6ES7414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存
6ES7416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存
6ES7416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存
6ES7417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存
內存卡
6ES7955-2AL00-0AA0 2 X 2M字節 RAM
6ES7955-2AM00-0AA0 2 X 4M字節 RAM
6ES7952-0AF00-0AA0 64K字節 RAM
6ES7952-1AH00-0AA0 256K字節 RAM
6ES7952-1AK00-0AA0 1M字節 RAM
6ES7952-1AL00-0AA0 2M字節 RAM
6ES7952-1AM00-0AA0 4M字節 RAM
6ES7952-1AP00-0AA0 8M字節 RAM
6ES7952-1AS00-0AA0 16M字節 RAM
6ES7952-1AY00-0AA0 64M字節 RAM
6ES7952-0KF00-0AA0 6ES7 952-0KF00-0AA0
6ES7952-0KH00-0AA0 256K字節 FLASH EPROM
6ES7952-1KK00-0AA0 1M字節 FLASH EPROM
6ES7952-1KL00-0AA0 2M字節 FLASH EPROM
6ES7952-1KM00-0AA0 4M字節 FLASH EPROM
6ES7952-1KP00-0AA0 8M字節 FLASH EPROM
6ES7952-1KS00-0AA0 16M字節 FLASH EPROM
6ES7952-1KT00-0AA0 32M字節 FLASH EPROM
6ES7952-1KY00-0AA0 64M字節 FLASH EPROM
開關量輸入模板
6ES7421-7BH01-0AB0 開關量輸入模塊(16點,24VDC)中斷
6ES7421-1BL01-0AA0 開關量輸入模塊(32點,24VDC)
6ES7421-1EL00-0AA0 開關量輸入模塊(32點,120VUC)
6ES7421-1FH20-0AA0 開關量輸入模塊(16點,120/230VUC)
6ES7421-7DH00-0AB0 開關量輸入模塊(16點,24V到60VUC)
開關量輸出模板
6ES7422-1BH11-0AA0 開關量輸出模塊(16點,24VDC，2A）
6ES7422-1BL00-0AA0 32點輸出，24VDC,0.5A
6ES7422-7BL00-0AB0 32點輸出，24VDC,0.5A,中斷
6ES7422-1FH00-0AA0 16點輸出，120/230VAC，2A
6ES7422-1HH00-0AA0 16點輸出，繼電器，5A
模擬量模塊
6ES7431-0HH00-0AB0 16路模擬輸入，13位
6ES7431-1KF00-0AB0 8路模擬輸入，13位，隔離
6ES7431-1KF10-0AB0 8路模擬輸入，14位，隔離，線性化
6ES7431-1KF20-0AB0 8路模擬輸入，14位，隔離
6ES7431-7QH00-0AB0 16路模擬輸入，16位，隔離
6ES7431-7KF00-0AB0 8路模擬輸入，16位，隔離，熱電偶
6ES7431-7KF10-0AB0 8路模擬輸入，16位，隔離，熱電阻
6ES7432-1HF00-0AB0 8路模擬輸出，13位，隔離
功能模板
6ES7450-1AP00-0AE0 FM450-1計數器模板
6ES7451-3AL00-0AE0 FM451定位模板
6ES7452-1AH00-0AE0 FM452電子凸輪控制器
6ES7453-3AH00-0AE0 FM453定位模板
6ES7455-0VS00-0AE0 FM455C閉環控制模塊
6ES7455-1VS00-0AE0 FM455S閉環控制模塊
6DD1607-0AA2 FM 458-1DP快速處理系統
6ES7953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC)
6ES7953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)
6ES7953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)
6DD1607-0CA1 EXM 438-1 I/O擴展模板
6DD1607-0EA0 EXM 448 通訊擴展模板
6DD1607-0EA2 EXM 448-2 通訊擴展模板
6DD1684-0GE0 SC64連接電纜
6DD1684-0GD0 SC63連接電纜
6DD1684-0GC0 SC62連接電纜
6DD1681-0AE2 SB10端子模塊
6DD1681-0AF4 SB60端子模塊
6DD1681-0EB3 SB61端子模塊
6DD1681-0AG2 SB70端子模塊
6DD1681-0DH1 SB71端子模塊
6DD1681-0AJ1 SU12端子模塊
6DD1681-0GK0 SU13端子模塊
通訊模板
6ES7440-1CS00-0YE0 CP440通訊處理器
6ES7441-1AA04-0AE0 CP441-1通訊處理器
6ES7441-2AA04-0AE0 CP441-2通訊處理器
6ES7963-1AA00-0AA0 RS232C接口模板
6ES7963-2AA00-0AA0 c
6ES7963-3AA00-0AA0 RS422/485接口模板
6ES7870-1AA01-0YA0 可裝載驅動 MODBUS RTU 主站
6ES7870-1AB01-0YA0 c
6GK7443-5FX02-0XE0 CP443-5基本型通訊處理器,支持Profibus-Fms協議
6GK7443-5DX04-0XE0 CP443-5擴展型通訊處理器,支持Profibus-DP協議
6GK7443-1EX11-0XE0 CP443-1 以太網通訊處理器
6GK7443-1EX41-0XE0 CP443-1 高級以太網通訊處理器
附件
6ES7960-1AA04-0XA0 冗余系統同步模板（新）近距離同步（10米以內）
6ES7960-1AB04-0XA0 冗余系統同步模板（新）遠程同步模板（10米到10公里，用同長度的光纜）
6ES7960-1AA04-5AA0 冗余系統光纖連接電纜（1米）（新）
6ES7960-1AA04-5BA0 冗余系統光纖連接電纜（2米）（新）
6ES7960-1AA04-5KA0 冗余系統光纖連接電纜（10米）（新）
6ES7833-1CC01-0YA5 F運行授權
6ES7197-1LA03-0XA0 Y-LINK
6ES7492-1AL00-0AA0 前連接器
6ES7400-1TA01-0AA0 主板(18槽)
6ES7400-1JA01-0AA0 主板(9槽)
6ES7400-1TA11-0AA0 主板(18槽)鋁板
6ES7400-1JA11-0AA0 主板(9槽)鋁板
6ES7401-2TA01-0AA0 CR2主板（18槽）
6ES7400-2JA00-0AA0 UR2-H主板（18槽）
6ES7400-2JA10-0AA0 UR2-H主板（18槽）鋁板
6ES7403-1TA01-0AA0 ER1機架（18槽）
6ES7403-1JA01-0AA0 ER2機架（9槽）
6ES7403-1TA11-0AA0 ER1機架（18槽）鋁板
6ES7403-1JA11-0AA0 ER2機架（9槽）鋁板
6ES7460-0AA01-0AB0 IM460-0
6ES7461-0AA01-0AA0 IM461-0
6ES7468-1AH50-0AA0 連接電纜 (0.75米）
6ES7468-1BB50-0AA0 連接電纜 (1.5米）
6ES7461-0AA00-7AA0 終端器
6ES7460-1BA01-0AB0 IM460-1
6ES7461-1BA01-0AA0 IM461-1
6ES7468-3AH50-0AA0 468-3連接電纜 (0.75米）
6ES7468-3BB50-0AA0 468-3連接電纜 (1.5米）
6ES7460-3AA01-0AB0 IM460-3
6ES7461-3AA01-0AA0 IM461-3
6ES7468-1BF00-0AA0 468-1連接電纜（5米）
6ES7468-1CB00-0AA0 468-1連接電纜（10米）
6ES7468-1CC50-0AA0 468-1連接電纜（25米）
6ES7468-1CF00-0AA0 468-1連接電纜（50米）
6ES7468-1DB00-0AA0 468-1連接電纜（100米）
6ES7461-3AA00-7AA0 終端器
6ES7463-2AA00-0AA0 IM463-2接口模塊
6ES7964-2AA04-0AB0 IF-964 DP接口模塊
