6ES7331-7KF02-0AB0西門子模塊模擬量輸入模塊(8路，多種信號）
| SIMATIC S7-300，模擬量輸入SM 331，光電隔離，U/I/熱電偶/電阻中斷，診斷；分辨率9/1 2/14位，8AI， |
|
|
SIMATIC S7-300，模擬量輸入SM 331，光電隔離，U/I/熱電偶/電阻中斷，診斷；分辨率9/1 2/14位，8AI， | |
| 電源電壓 | ||
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 反極性保護 | 是 | |
| 輸入電流 | ||
| 來自負載電壓 L+（空載），最大值 | 30 mA | |
| 來自背板總線 DC 5 V，最大值 | 50 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 1 W | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 8 | |
| ● 測量電阻時 | 4 | |
| 電壓輸入允許的輸入電壓（毀壞限制），最大值 | 20 V; 持續電壓；最大 1 s 內 75 V（占空比 1:20） | |
| 電流輸入允許的輸入電流（毀壞限制），最大值 | 40 mA | |
| 輸入范圍 | ||
| ● 電壓 | 是 | |
| ● 電流 | 是 | |
| ● 熱電偶 | 是 | |
| ● 電阻溫度計 | 是 | |
| ● 電阻 | 是 | |
| 輸入范圍（額定值），電壓 | ||
| ● 0 至 +10 V | 否 | |
| ● 1 V 至 5 V | 是 | |
| ● 輸入電阻（1 V 至 5 V） | 100 kΩ | |
| ● 1 V 至 10 V | 否 | |
| ● -1 V 至 +1 V | 是 | |
| ● 輸入電阻（-1 V 至 +1 V） | 10 MΩ | |
| ● -10 V 至 +10 V | 是 | |
| ● 輸入電阻（-10 V 至 +10 V） | 100 kΩ | |
| ● -2.5 V 至 +2.5 V | 是 | |
| ● 輸入電阻（-2.5 V 至 +2.5 V） | 100 kΩ | |
| ● -250 mV 至 +250 mV | 是 | |
| ● 輸入電阻（-250 mV 至 +250 mV） | 10 MΩ | |
| ● -5 V 至 +5 V | 是 | |
| ● 輸入電阻（-5 V 至 +5 V） | 100 kΩ | |
| ● -50 mV 至 +50 mV | 否 | |
| ● -500 mV 至 +500 mV | 是 | |
| ● 輸入電阻（-500 mV 至 +500 mV） | 10 MΩ | |
| ● -80 mV 至 +80 mV | 是 | |
| ● 輸入電阻（-80 mV 至 +80 mV） | 10 MΩ | |
| 輸入范圍（額定值），電流 | ||
| ● 0 至 20 mA | 是 | |
| ● 輸入電阻（0 至 20 mA） | 25 Ω | |
| ● -10 mA 至 +10 mA | 是 | |
| ● 輸入電阻（-10 mA 至 +10 mA） | 25 Ω | |
| ● -20 mA 至 +20 mA | 是 | |
| ● 輸入電阻（-20 mA 至 +20 mA） | 25 Ω | |
| ● -3.2 mA 至 +3.2 mA | 是 | |
| ● 輸入電阻（-3.2 mA 至 +3.2 mA） | 25 Ω | |
| ● 4 mA 至 20 mA | 是 | |
| ● 輸入電阻（4 mA 至 20 mA） | 25 Ω | |
| 輸入范圍（額定值），熱電偶 | ||
| ● 類型 B | 否 | |
| ● 類型 C | 否 | |
| ● 類型 E | 是 | |
| ● 輸入電阻（類型 E） | 10 MΩ | |
| ● 類型 J | 是 | |
| ● 輸入電阻（類型 J） | 10 MΩ | |
| ● 類型 K | 是 | |
| ● 輸入電阻（類型 K） | 10 MΩ | |
| ● 類型 L | 是 | |
| ● 輸入電阻（類型 L） | 10 MΩ | |
| ● 類型 N | 是 | |
| ● 輸入電阻（類型 N） | 10 MΩ | |
| ● 類型 R | 否 | |
| ● 類型 S | 否 | |
| ● 類型 T | 否 | |
| ● 類型 U | 否 | |
| ● 類型 TXK/TXK(L) 符合 GOST | 否 | |
| 輸入范圍（額定值），電阻溫度計 | ||
| ● Cu 10 | 否 | |
| ● Ni 100 | 是; 標準 | |
| ● 輸入電阻 (Ni 100) | 10 MΩ | |
| ● Ni 1000 | 否 | |
| ● LG-Ni 1000 | 否 | |
| ● Ni 120 | 否 | |
| ● Ni 200 | 否 | |
| ● Ni 500 | 否 | |
| ● Pt 100 | 是; 標準 | |
| ● 輸入電阻 (Pt 100) | 10 MΩ | |
| ● Pt 1000 | 否 | |
| ● Pt 200 | 否 | |
| ● Pt 500 | 否 | |
| 輸入范圍（額定值），電阻 | ||
| ● 0 至 150 歐姆 | 是 | |
| ● 輸入電阻（0 至 150 歐姆） | 10 MΩ | |
| ● 0 至 300 歐姆 | 是 | |
| ● 輸入電阻（0 至 300 歐姆） | 10 MΩ | |
| ● 0 至 600 歐姆 | 是 | |
| ● 輸入電阻（0 至 600 歐姆） | 10 MΩ | |
| ● 0 至 6000 歐姆 | 否 | |
| 熱電偶 (TC) | ||
| 溫度補償 | ||
| — 可參數化 | 是 | |
| — 內部溫度補償 | 是 | |
| — 使用補償盒進行的外部溫度補償 | 是 | |
| 特性線性化 | ||
| ● 可參數化 | 是 | |
| — 對于熱電偶 | 類型 E、J、K、L、N | |
| — 用于電阻溫度計 | Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍） | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 200 m; 80 mV 和熱電偶時為 50 m | |
| 輸入端的模擬值構成 | ||
| 測量原理 | 集成 | |
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），最大值 | 15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ | |
| ● 可參數化的集成時間 | 是; 2,5 / 16,67 / 20 / 100 ms | |
| ● 基本轉換時間 (ms) | 3 / 17 / 22 / 102 ms | |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 | 400 / 60 / 50 / 10 Hz | |
| 傳感器 | ||
| 信號傳感器連接 | ||
| ● 對于作為兩線制測量變送器時的電流測量 | 是 | |
| ● 對于作為四線制測量變送器時的電流測量 | 是 | |
| ● 對于利用兩線制接口進行的電阻測量 | 是 | |
| ● 對于利用三線制接口進行的電阻測量 | 是 | |
| ● 對于利用四線制接口進行的電阻測量 | 是 | |
| 誤差/精度 | ||
| 整個溫度范圍內的操作錯誤限制 | ||
| ● 電壓，與輸入范圍有關，(+/-) | 1 %; ±1% (80mV)，±0.6% (250 mV 至 1000 mV)，±0.8% (2.5 V 至 10 V) | |
| ● 電流，與輸入范圍有關，(+/-) | 0.7 %; 從 3.2 至 20 mA | |
| ● 電阻，與輸入范圍有關，(+/-) | 0.7 %; 150、300、600 Ohm： | |
| ● 熱電阻，與輸入范圍有關，(+/-) | 0.7 %; +/-0.7 % (Pt100/Ni100)；+/-0.8 % (Pt100 氣候) | |
| 基本錯誤限制（25 °C 時的操作錯誤限制） | ||
| ● 電壓，與輸入范圍有關，(+/-) | 0.6 %; ±0.4 %（250 mV 至 1000 mV）；±0.6 %（2.5 mV 至 10 mV）；±0.7 % (80 mV) | |
| ● 電流，與輸入范圍有關，(+/-) | 0.5 %; 3.2 至 20 mA | |
| ● 電阻，與輸入范圍有關，(+/-) | 0.5 %; 150、300、600 Ohm： | |
| ● 熱電阻，與輸入范圍有關，(+/-) | 0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候) | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是; 可參數化 | |
| 報警 | ||
| ● 診斷報警 | 是; 可參數化，通道 0 和 2 | |
| ● 極限值報警 | 是; 可參數化 | |
| 診斷信息 | ||
| ● 診斷信息可讀 | 是 | |
| 診斷顯示 LED | ||
| ● 累積故障 SF（紅色） | 是 | |
| 電位隔離 | ||
| 模擬輸入電位隔離 | ||
| ● 在通道和背板總線之間 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | DC 500 V | |
| 連接技術 | ||
| 需要的前置插頭 | 20 針 | |
| 尺寸 | ||
| 寬度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 117 mm | |
| 重量 | ||
| 重量，約 | 250 g | |
-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel ）： 021-61315597
傳真（ Fax ）： 021-37653206
商務（ Q Q ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add ）：上海市松江區
--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！
----------------------------------------------------------
↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！
----------------------------------------------------------

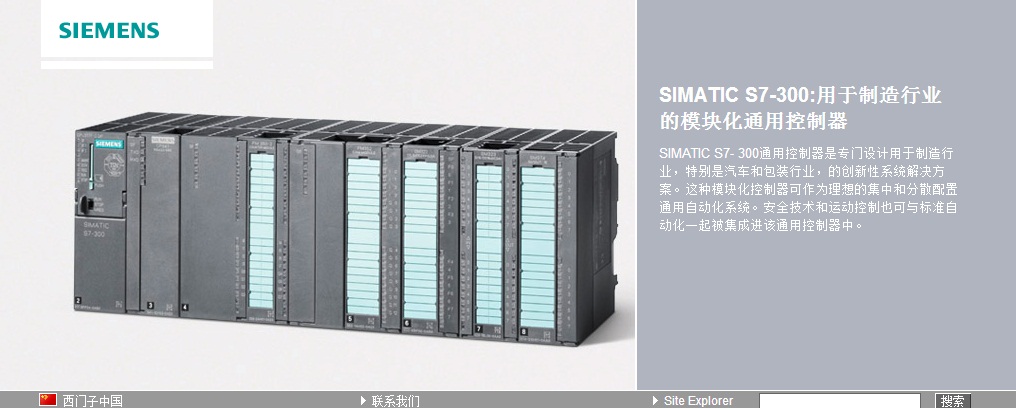

【2】西門子S7-300提供了以下標準 CPU
（1）CPU 312，用于小型工廠
（2）CPU 314，用于對程序量和指令處理速率有額外要求的工廠
（3）CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠
（4）CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
（5）CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠
（6）CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
（7）CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
【3】西門子S7-300提供有以下緊湊型 CPU：
（1）CPU 312C，具有集成數字量 I/O 以及集成計數功能的緊湊型 CPU
（2）CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU
（3）CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數功能的緊湊型 CPU
（4）CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數功能的緊湊型 CPU
（5）CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
（6）CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU
【4】數字量模塊
（1）數字量輸入/輸出
（2）靈活地適應控制器，以滿足各自任務需要
（3）用于連接數字傳感器和執行機構
（4）數字量輸入/輸出模塊用于處理自動化系統中的數字量輸入/輸出任務。 可通過這些模塊連接數字量傳感器和執行器。
（?。┦褂脭?shù)字量輸入/輸出模塊給用戶提供以下優點：
24小時銷售技術服務熱線 ：15201763856
聯系人 ：田源（銷售工程師）
（1）最佳適應性;
（2）采用最佳的模塊組合方式，可以匹配控制任務所需的輸入/輸出的點數。 不需要過多的投資
（3）靈活的過程信號連接;
（4）可使用各種不同的數字量執行器和傳感器，將自動化系統連接到過程控制中。
【5】模擬量模塊
（1）模擬量輸入/輸出
（2）用于解決更復雜的模擬量過程信號控制任務
（3）用于連接模擬傳感器和執行機構，而無需增加測量放大器。
（4）模擬量輸入/輸出模塊用于處理自動化系統中的模擬量輸入/輸出任務。模擬傳感器和執行器可以通過這些模塊連接到自動化系統。
使用模擬量輸入/輸出模塊給用戶提供以下優點：
（5）最佳適應性：
通過合適的模塊組合方式，可以根據特定任務調整輸入/輸出的點數。節約了不必要的成本。
（6）功能強大的模擬量處理技術：
多種輸入/輸出范圍以及高精度允許連接多種不同的模擬量傳感器和執行器。
西門子S7-300系列還有以下產品均有現貨，如有需要請確認訂貨號；歡迎選購；謝謝！?。。?！
24小時銷售技術服務熱線 ：15201763856
聯系人 ：田源（銷售工程師）
訂貨號； 產品說明；
S7-300CPU
6ES7312-1AE14-0AB0 CPU 312 帶有MPI接口,集成24 V DC 電源,32 K 工作存儲區,必須有MMC卡
6ES7312-5BF04-0AB0 CPU 312C，24 V DC 電源,64 KB工作存儲區,前連接器（1X 40 針）需要MMC卡
6ES7313-5BG04-0AB0 CPU 313C， 24 V DC 電源,128 KB工作存儲區,前連接器（1X 40 針）需要MMC卡
6ES7313-6BG04-0AB0 CPU 313C-2 PTP，24V DC 電源,128KB 工作存儲區,前連接器(1 X 40針)需要MMC卡
6ES7313-6CG04-0AB0 CPU 313C-2DP，24V DC 電源,128KB 工作存儲區,前連接器(1 X 40針)需要MMC卡
6ES7314-1AG14-0AB0 CPU 314 CPU 帶有MPI接口,集成24V DC 電源, 128 KB工作存儲區,必須有MMC卡
6ES7314-6BH04-0AB0 CPU 314C-2 PTP ，24V DC 電源,192 KB工作存儲區,前連接器(2 X 40針)需要MMC卡
6ES7314-6CH04-0AB0 CPU 314C-2 DP，24V DC 電源,192 KB工作存儲區,前連接器 (2 X 40針) 需要MMC卡
6ES7314-6EH04-0AB0 CPU 314C-2PN/DP , 24V DC 電源, FRONT C
6ES7315-2AH14-0AB0 CPU 315-2DP ， 24 V DC 電源, 256 KB 工作存儲區 ,需要 MMC卡
6ES7315-2EH14-0AB0 CPU 315-2 PN/DP, 中央處理器含有 384 KB工作存儲區,必須有 MMC卡
6ES7317-2AK14-0AB0 CPU317-2 DP,中央處理器帶有1 MB 工作存儲區,,必須有MMC卡
6ES7317-2EK14-0AB0 CPU 317-2 PN/DP, 中央處理器帶有 1 MB 工作存儲區, 必須有 MMC卡
6ES7318-3EL01-0AB0 CPU 319-3 PN/DP, 中央處理器 帶有 2 MB 工作存儲區,必須有 MMC卡
S7-300開關量模板
6ES7321-1BH02-0AA0 開關量輸入模塊（16點，24VDC）
6ES7321-1BH10-0AA0 開關量輸入模塊（16點，24VDC）
6ES7321-1BL00-0AA0 開關量輸入模塊（32點，24VDC）
6ES7321-1CH00-0AA0 開關量輸入模塊（16點，24/48VDC）
6ES7321-1CH20-0AA0 開關量輸入模塊（16點，48/125VDC）
6ES7322-1BH01-0AA0 開關量輸出模塊（16點，24VDC）
6ES7322-1BH10-0AA0 開關量輸出模塊（16點，24VDC）高速
6ES7322-1CF00-0AA0 開關量輸出模塊（8點，48-125VDC）
6ES7322-8BF00-0AB0 開關量輸出模塊（8點，24VDC）診斷能力
6ES7322-1BL00-0AA0 開關量輸出模塊（32點，24VDC）
6ES7322-1BF01-0AA0 開關量輸出模塊（8點，24VDC，2A）
6ES7322-1HH01-0AA0 開關量輸出模塊(16點,繼電器)
6ES7322-1FH00-0AA0 開關量輸出模塊（16點，120V/230VAC）
6ES7323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊
S7-300模擬量模塊
6ES7331-7KF02-0AB0 模擬量輸入模塊(8路，多種信號)
6ES7331-7SF00-0AB0
6ES7331-7KB02-0AB0 模擬量輸入模塊(2路，多種信號)
6ES7331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道模式
6ES7331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，快速)
6ES7331-1KF02-0AB0 模擬量輸入模塊(8路, 13位精度)
6ES7331-7PF01-0AB0 8路模擬量輸入,16位,熱電阻
6ES7331-7PF11-0AB0
6ES7332-5HD01-0AB0 模擬輸出模塊(4路)
6ES7332-5HF00-0AB0 模擬輸出模塊(8路)
6ES7332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
6ES7332-5HD01-4AA1
6ES7331-7SF00-0AB0
S7-300附件
6ES7953-8LG30-0AA0 SIMATIC Micro內存卡 64kByte(MMC)
6ES7953-8LG30-0AA0 SIMATIC Micro內存卡128KByte(MMC)
6ES7953-8LJ30-0AA0 SIMATIC Micro內存卡512KByte(MMC)
6ES7953-8LL31-0AA0 SIMATIC Micro內存卡2MByte(MMC)
6ES7953-8LM31-0AA0 SIMATIC Micro內存卡4MByte(MMC)
6ES7953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)
6ES7365-0BA01-0AA0 IM365接口模塊
6ES7390-1AE80-0AA0 導軌(480mm)
6ES7390-1AF30-0AA0 導軌=530mm
6ES7390-1AJ30-0AA0 導軌(830mm)
6ES7390-1BC00-0AA0 導軌(2000mm)
6ES7392-1AJ00-0AA0 20針前連接器
6ES7392-1AM00-0AA0 40針前連接器
S7-300功能模塊
6ES7350-1AH03-0AE0 FM350-1 計數器功能模塊
6ES7350-2AH01-0AE0 FM350-2 計數器功能模塊
6ES7352-1AH02-0AE0 FM352 電子凸輪控制器+組態包光盤
S7-300通訊模塊
6ES7341-1CH01-0AE0 CP341 通訊處理器（RS485/RS422）
6GK7343-1EX30-0XE0 CP343-1 以太網通訊模塊
6GK7343-1CX10-0XE0 CP343-1 以太網通訊模塊
6GK7343-1HX00-0XE0 CP343-1PN PROFINET以太網通訊模塊
6GK7343-2AH00-0XA0 CP343-2 AS-Interface
6ES7335-7HG02-0AB0 SM 335
6ES7336-4GE00-0AB0 SM3366 AI; 15 BIT; 1 X 20 PIN,
6ES7326-1BK02-0AB0 SM 326, F-DI 24 X DC 24V,
