產品描述

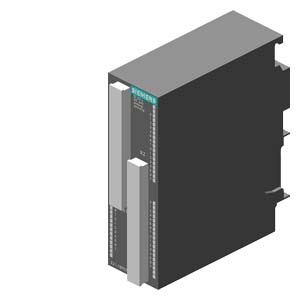

SIMATIC S7-300 數字量輸入M321，光電隔離，每組 16，64 DI，DC 24V，3MS，漏/源
數字量輸入
用于連接標準開關和兩線制接近開關 (BERO)
數字量輸入模塊具有下列機械特性：
設計緊湊:
堅固的塑料機殼里包括：
綠色 LED，用于指示輸入的信號狀態。
前連接器插座，通過前門保護
前門上的標簽區。
安裝方便：
沒有插槽規則；輸入地址由插槽決定。
當在 ET 200M 中與總線模塊一起使用時，可以熱插拔。
用戶友好的接線。
|
|
SIMATIC S7-300 數字量輸入M321，光電隔離，每組 16，64 DI，DC 24V，3MS，漏/源 | |
| 電源電壓 | ||
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| 輸入電流 | ||
| 來自背板總線 DC 5 V，最大值 | 100 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 7 W | |
| 數字輸入 | ||
| 數字輸入端數量 | 64 | |
| 輸入特性符合 IEC 61131，類型 1 | 是 | |
| 可同時控制的輸入端數量 | ||
| 所有安裝位置 | ||
| — 最高可達 40 ℃，最大值 | 64 | |
| — 最高可達 60 ℃，最大值 | 32 | |
| 水平安裝位置 | ||
| — 最高可達 40 ℃，最大值 | 64 | |
| — 最高可達 60 ℃，最大值 | 32 | |
| 垂直安裝位置 | ||
| — 最高可達 40 ℃，最大值 | 32 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | -30 至 +5V | |
| ● 對于信號“1” | 13 至 30V | |
| 輸入電流 | ||
| ● 對于信號“1”，典型值 | 4.2 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 否 | |
| — 從“0”到“1”時，最小值 | 1.2 ms | |
| — 從“0”到“1”時，最大值 | 4.8 ms | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 1 000 m | |
| ● 未屏蔽，最大值 | 600 m | |
| 傳感器 | ||
| 可連接傳感器 | ||
| ● 雙線傳感器 | 否 | |
| 等時模式 | ||
| 節拍同步運行（應用程序至端口同步） | 否 | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 否 | |
| 報警 | ||
| ● 診斷報警 | 否 | |
| ● 過程報警 | 否 | |
| 診斷信息 | ||
| ● 斷線 | 否 | |
| 診斷顯示 LED | ||
| ● 累積故障 SF（紅色） | 否 | |
| ● 數字輸入狀態顯示（綠色） | 是 | |
| 電位隔離 | ||
| 數字輸入電位隔離 | ||
| ● 在通道之間 | 否 | |
| ● 在通道之間，分組點數 | 16 | |
| ● 在通道和背板總線之間 | 是; 光電耦合器 | |
| 絕緣 | ||
| 絕緣測試，使用 | DC 500 V | |
| 連接技術 | ||
| 需要的前置插頭 | 電纜：6ES7 392-4Bxx0-0AA0 終端塊：6ES7 392-1xN00-0AA0 | |

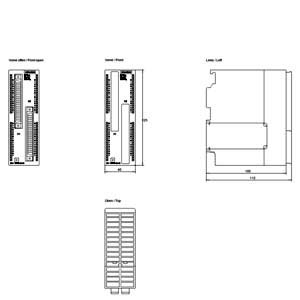

| 尺寸 | ||
| 寬度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 112 mm | |
