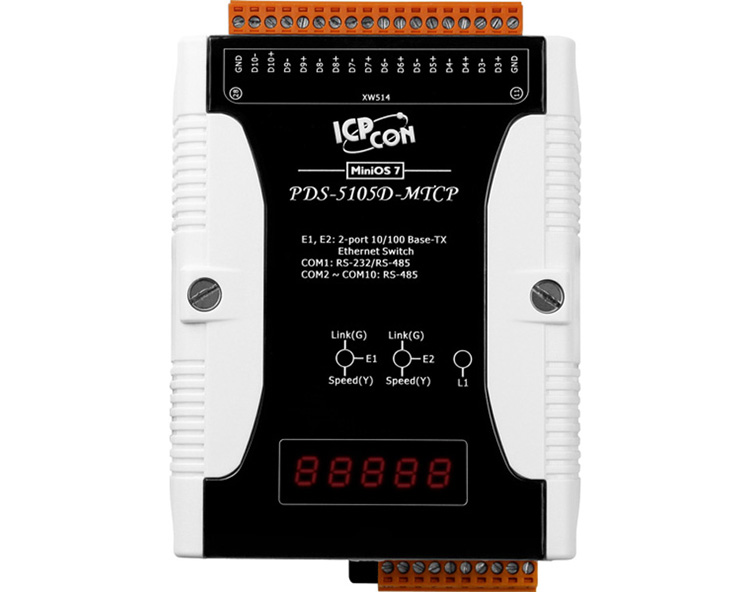

泓格PDS-5105D-MTCP 10串口服務器
產品詳細介紹
產品特點
透過網路整合RS-232/485 序列設備
透過Virtual COM 功能擴充PC的 COM ports數目
Virtual COM 支援 32-bit and 64-bit Windows XP/2003/Vista/7
強大的可編程設備服務器
適用于嚴荷環境的看門狗設計
反向電源極性保護
各序列埠皆有靜電放電+/-2 kV保護電路
RS-485 Port 帶有Self-Tuner ASIC自動切換收送方向
符合RoHS 環保規范
內嵌高效能的泓格 MiniOS7系統
具LAN Bypass功能的2-Port 的10/100 Base-TX
產品規格
系統
CPU 80186或兼容（16位，80兆赫）
512 KB SRAM
Flash 512 KB；擦除單元是一個扇區（64 KB）；100000次擦除/寫周期。
16 kb EEPROM
通信接口
以太網 10 / 100以太網端口與局域網旁路基地TX以太網交換機，RJ - 45×2（自動協商，自動—的MDI / - MDIX功能，LED指示器）
COM1 RS-232（發送，接收，GND）／RS-485（D1 +，D1），自調諧器芯片內，非隔離
COM2 ~ 10 RS-485（dx＋，DX），自調諧器芯片內，非隔離
COM端口格式
波特率 115200 bps的最大“10端口，半雙工，80%荷載
數據位 7，8為COM1和COM2：5，6，7，8：為COM3 ~ Com10
奇偶校驗 沒有，奇數的，甚至，標記，空間
停止位1，2
功率
保護 電源反極性保護
功率消耗 0.18 A @ 24 VDC
機架接地 是（對EMS保護）
輸入范圍 ＋12 ~ + 48伏直流電（非規范）
機械
尺寸（寬x高x深）91毫米×123毫米×52毫米
DIN導軌安裝
防火 阻燃材料（UL94-V0級水平）
環境
操作溫度 -25 ~ + 75°C
存儲溫度 -30 ~ + 80°C
濕度 10 ~90%的條件下，非冷凝
--------------------------------------------------
本公司另外供應同系列其它產品：
泓格PDS-700系列串口服務器
---------------------------------------------------------------------------------
PDS-220FT CR 可編程設備服務器，1個RS-232和1個RS-422/485,1個多模ST光纖接口,傳輸距離2km
PDS-220FC CR 可編程設備服務器，1個RS-232和1個RS-422/485,1口多模SC光纖接口,傳輸距離2km
PDS-220FCS CR 可編程設備服務器，1個RS-232和1個RS-422/485,1口單模SC光纖接口，傳輸距離30km
PDS-220FCS-60 CR 可編程設備服務器，1個RS-232和1個RS-422/485,1口單模SC光纖接口,傳輸距離60km
PDS-5105D-MTCP CR 可編程設備服務器，10個RS-485，2口開關，帶LED顯示
PDS-720 CR 可編程設備服務器，1個RS-232和1個RS-485，10/100base-TX以太網接口
PDS-720D CR 帶LED顯示的PDS-720 CR
PDS-721 CR 可編程設備服務器，10/100base-TX以太網接口，1個RS-232和1個RS-485，6路DI，7路DO
PDSM-721 CR 帶金屬外盒的PDS-721 CR
PDS-721D CR 帶LED顯示的PDS-721 CR
PDSM-721D CR 帶金屬外盒的PDS-721D CR
PDS-732 CR 可編程設備服務器，10/100base-TX以太網接口，2個RS-232和1個RS-485，4路DI，4路DO
PDSM-732 CR 帶金屬外盒的PDS-732 CR
PDS-732D CR 帶LED顯示的PDS-732 CR
PDSM-732D CR 帶金屬外盒的PDS-732D CR
PDS-734 CR 可編程設備服務器，10/100base-TX以太網接口，1個RS-232，1個RS-485和1個RS-422，4路DI，4路DO
PDSM-734 CR 帶金屬外盒的PDS-734 CR
PDS-734D CR 帶LED顯示的PDS-734 CR
PDSM-734D CR 帶金屬外盒的PDS-734D CR
PDS-742 CR 可編程設備服務器，10/100base-TX以太網接口，3個RS-232和1個RS-485
PDSM-742 CR 帶金屬外盒的PDS-742 CR
PDS-742D CR 帶LED顯示的PDS-742 CR
PDSM-742D CR 帶金屬外盒的PDS-742D CR
PDS-743 CR 可編程設備服務器，10/100base-TX以太網接口，3個RS-232和1個RS-485，4路DI，4路DO
PDSM-743 CR 帶金屬外盒的PDS-743 CR
PDS-743D CR 帶LED顯示的PDS-743 CR
PDSM-743D CR 帶金屬外盒的PDS-743D CR
PDS-752 CR 可編程設備服務器，10/100base-TX以太網接口，4個RS-232和1個RS-485
PDSM-752 CR 帶金屬外盒的PDS-752 CR
PDS-752D CR 帶LED顯示的PDS-752 CR
PDSM-752D CR 帶金屬外盒的PDS-752D CR
PDS-755 CR 可編程設備服務器，10/100base-TX以太網接口，1個RS-232和4個RS-485
PDSM-755 CR 帶金屬外盒的PDS-755 CR
PDS-755D CR 帶LED顯示的PDS-755 CR
PDSM-755D CR 帶金屬外盒的PDS-755D CR
PDS-762 CR 可編程設備服務器，10/100base-TX以太網接口，5個RS-232和1個RS-485，1路DI，2路DO
PDSM-762 CR 帶金屬外盒的PDS-762 CR
PDS-762D CR 帶LED顯示的PDS-762 CR
PDSM-762D CR 帶金屬外盒的PDS-762D CR
PDS-782 CR 可編程設備服務器，10/100base-TX以太網接口，7個RS-232和1個RS-485
PDSM-782 CR 帶金屬外盒的PDS-782 CR
PDS-782D CR 帶LED顯示的PDS-782 CR
PDSM-782D CR 帶金屬外盒的PDS-782D CR
PDS-782-25/D6 CR 可編程設備服務器，10/100base-TX以太網接口，7個RS-232和1個RS-485，含CA-0910*1和CA-9-2505D*1
PDS-782D-25/D6 CR 帶LED顯示的PDS-782-25/D6 CR
PDS-811 CR 可編程設備服務器帶1個擴充插槽，80M的80186CPU，雙以太網口共用一個IP
PDS-821 CR 可編程設備服務器帶2個擴充插槽，80M的80186CPU，雙以太網口共用一個IP
PDS-842 CR 可編程設備服務器帶4個擴充插槽，CPU為520MHZ的PXA270，雙以太網口各自獨立IP
PDS-882 CR 可編程設備服務器帶8個擴充插槽，CPU為520MHZ的PXA270，雙以太網口各自獨立IP
