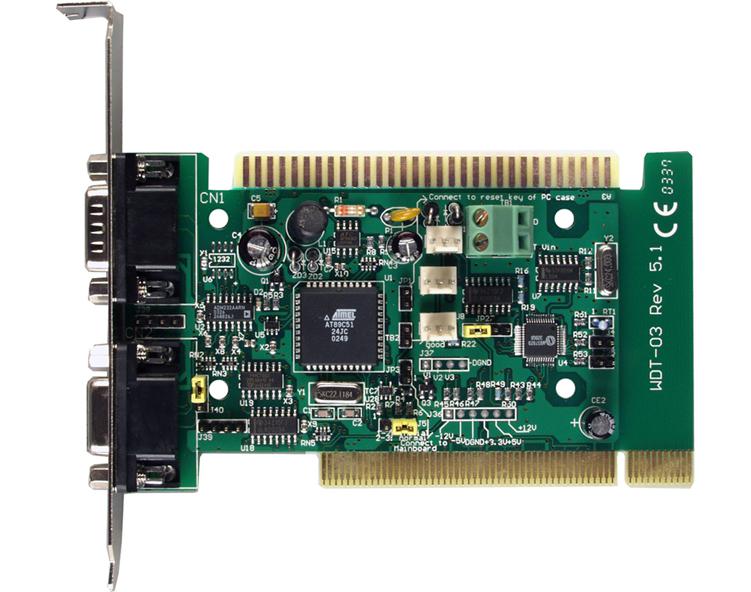

泓格WDT-03智能看門狗卡
產品詳細介紹
智能看門狗定時器卡
介紹
PC硬件或軟件會發生故障是一個事實。為了防止故障的發生人們提出了好多的解決方案，然而沒有一個方案能夠做到100%的保證解決問題。正因?yàn)榉乐筆C故障是比較困難的事情，因而檢測故障變得越來越重要。WTD-03就是用來偵測PC因軟硬件的故障，可以大大降低PC故障造成的危險。WTD-03那怕是對于具有內建看門狗電路的PC來說也是非常有用的。
WTD-03具備兩路RS-232口，一路是master口另一路是slave口。master口用來與本地主機（host-PC）通訊，本地主機可以通過master RS-232口來對看門狗定時器進行enable/ disable/refresh/read-back 功能的操作。slave口用來發信息到遠程被監控主機。當本地主機因軟硬件問題造成故障或者甚至斷電時，遠程主機仍會立刻得到它發送的信息。
特點
無需修改源程序
可以用于PCI總線和ISA總線，和任何帶有RS-232接口的系統
惡劣環境的監測和系統崩潰前的報警
高性價比的解決方案
規格
操作系統./總線/獨立架構
可接受OEM/ODM
看門狗定時器
可軟件啟動/禁止(enable/disable)的看門狗定時器，
時間間隔從0.03 秒到1966.05 秒
總線電壓監視： 3.3V , 5V , 12V , -5V , -12V
風扇速度監視：3 通道
溫度監視：3 通道
EEPROM
用戶可讀寫63 字節
讀寫壽命：100,000 次
通訊接口
RS-232 x 1 用于本地CPU
RS232 X1 用于遠程HOST(監視本地 CPU)
RS-232
波特率：2.4K/4.8K/9.6K/19.2K/38.4K/57.6K/115.2K BPS 可編程
數據格式：N81
命令格式：與7000系列的一致
復位裝置
為PC系統提供電源正常信號
復位信號模擬外接Reset 鍵被按動
安裝
PC的ISA/PCI總線
有4個固定用孔支持安裝在任何有RS-232接口的設備上
尺寸：140mm x 70mm
功耗：2W
工作溫度：0~60°C
存儲溫度：-20°C~70°C
軟件 : 支持DOS, Windows 95/98/Me/2000/NT驅動
接線針腳
CN1：到本地Host-PC
CN2：到遠程Host & D/I/O
CN1：DB9公頭
CN2：DB9母頭
產品包裝列表
1片WDT-03卡
1根電纜， CA-0910F， 用于連接至本地host-PC
用于JP1的1根復位線
用于測量外部溫度的2個溫度傳感器及接線
1片軟件CD
1張發行證書
附件
DB-3R ：用于WDT-03的端子板
CA-0205 ：2針黑紅電纜，0.5米
CA-0910F：9針母母D型電纜，1米
--------------------------------------------------
