C4000標準型安全光幕與UE10-3OS的連接。操作模式：具備重
啟互鎖和外部設備監控功能。
功能
當光路暢通，UE10-3OS未通電且運行正常時，接收器單元上的
黃色發光二極管以及燈H3閃爍。此時系統處于待機狀態。如果按下
然后松開按鈕S1，即可啟動系統。當輸出信號切換裝置1和輸出信號
切換裝置2接通時，UE10-3OS亦處于接通狀態。一旦某條光束被阻
斷，則輸出信號切換裝置1和輸出信號切換裝置2的輸出信號將切斷
UE10-3OS的電源。
可能的故障
輸出信號切換裝置所發生的交叉電路或短路現象被發現，并導
致系統處于抑制狀態。UE10-3OS的錯誤狀態將被發現，系統停機功
能被啟動。一旦按鈕S1被人為操縱（例如：被堵塞），系統將不接
通輸出電流電路。如果污染現象（可調參數）發生，燈H2亮起。
注釋
1). 輸出電路：這些觸點應以適當?shù)姆绞竭B接至控制器，確保在
輸出電路斷開的情況下，所有危險動作均將停止。對于第
4類 和 第 3類 應 用 ， 上 述 連 接 必 須 為 雙 通 路 模 式 （ x/y通
路）。只有在采用單通路控制且對風險進行分析的情況下，
方允許采用單通路模（z通路）式進行連接。
2). EN 60204-1/6.4標準所要求的保護特低電壓。
有關集成裝置的使用說明均應嚴格遵守。
390
安全防護系統
|
Hirschmann插頭M26 × 11 ＋ FE |
|
|
延長連接類型 |
Hirschmann插座M26 × 11 ＋ FE |
|
配置連接類型 |
M8 × 4 |
|
連接電纜長度 |
最長50米 |
|
連接電纜電線橫截面積 |
0.75平方毫米 |
|
運行環境溫度從從…到 |
o o 0 C 至 ＋55 C |
|
存儲溫度從…到 |
o o -25 C 至 ＋70 C |
|
空氣濕度從…到 |
15 % 至 95 % |
|
外殼橫截面積 |
48毫米×40毫米 |
|
抗震性 |
5克，10赫茲至55赫茲（IEC 60068-2-6） |
|
抗沖擊性 |
10克，16毫秒（IEC 60068-2-29） |
|
重量（依類型而定） |
0.82千克至3.71千克 |
|
掃描范圍（依類型而定） |
0 米至 6 米 / 0 米 至 19 米 |
|
保護區域高度（依類型而定） |
300毫米至1800毫米 |
|
分辨率（依類型而定） |
14毫米至40毫米 |
|
保護級別 |
三級 |
|
外殼防護等級 |
IP 65 |
|
供電電壓（伏） |
24伏（19.2 伏 至 28.8 伏） DC 1） |
|
安全等級 |
4級（IEC 61496）， SIL3（EN 61508） |
|
同步 |
光學，不需要同步線 |
|
輸出信號轉換裝置（OSSD） |
兩個具備短路保護和交叉電路監控功能的PNP半導體 |
|
響應時間（依類型而定） |
9毫秒至56毫秒（未配備光束編碼部件以及消隱部件的獨立系統） |
|
轉換電壓 高最小 低最大 |
VS -2.25 伏 3.5 伏 |
|
最大切換電流 |
500毫安 |
|
電力消耗 |
≤3 安 |
C4000
技術規格概述
到www.sick.com下載，您可以找到關于操作指導的詳細數據。

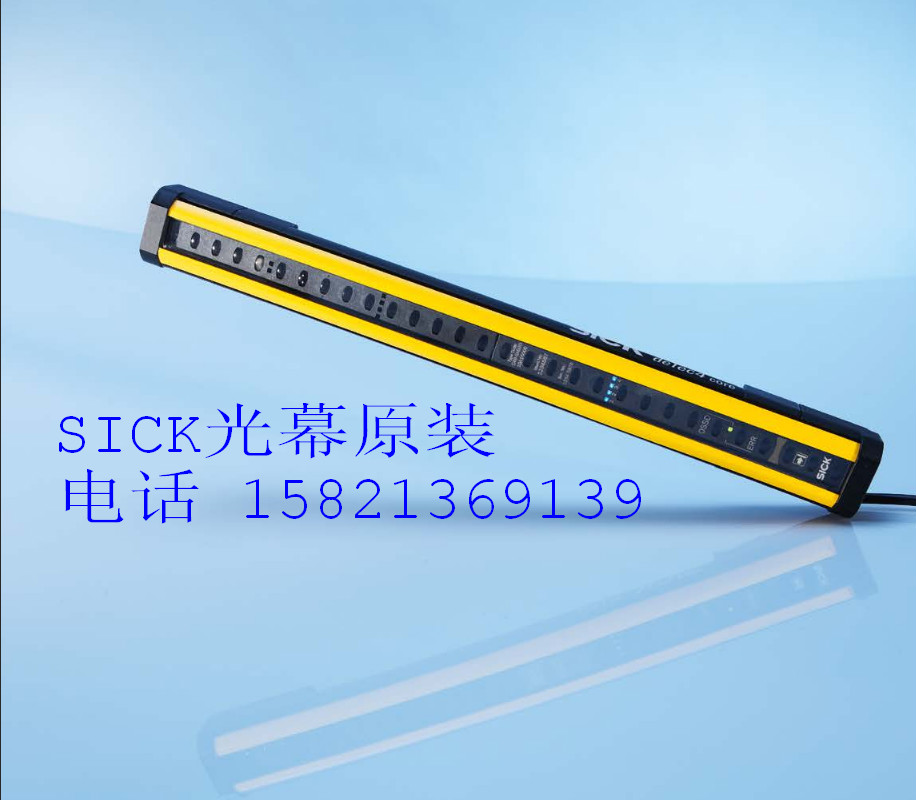

C4000標準型
1）
安
全
防
護
系
統
發送部件
電力消耗 ≤2 安
安全防護系統
391
|
0 米至 6 米 / 0 米 至 19 米 |
|
|
保護區域高度（依類型而定） |
150毫米至1800毫米 |
|
分辨率（依類型而定） |
14毫米至30毫米 |
|
保護級別 |
三級 |
|
外殼防護等級 |
IP 65 |
|
供電電壓（伏） 安全等級 同步 |
24伏（19.2 伏 至 28.8 伏） 直流 1） 4級（IEC 61496）， SIL3（EN 61508） 光學，不需要同步線 |
|
輸出信號轉換裝置（OSSD） |
兩個具備短路保護和交叉電路監控功能的PNP半導體 |
|
響應時間（依類型而定） |
9毫秒至56毫秒（未配備光束編碼部件以及消隱部件的獨立系統） |
|
轉換電壓 高最小 低最大 |
VS -2.25 伏 3.5 伏 |
|
最大轉換電流 |
500毫安 |
|
電力消耗 |
≤3 安 |
C4000 標準型
C4000標準型從站
發送器單元
電力消耗 ≤2 安
基本操作數據
系統連接類型（依類型而定） 飛線320毫米，配有接頭M12×7 ＋ FE，直
飛線320毫米，配有接頭M12 ×7 ＋ Fe，有角度
連接電纜長度
連接電纜電線橫截面積
運行環境溫度從…到
存儲溫度從…到
空氣濕度從…到
外殼橫截面積
抗震性
抗沖擊性
重量（依類型而定）
在主機和客機之間最長3米
0.25平方毫米
0 oC 至 ＋55oC
o o
15 % 至 95 %
48毫米×40毫米
5 克， 10 赫茲 至 55 赫茲 （IEC 60068-2-6）
10 克， 16 毫秒 （IEC 60068-2-29）
0.82千克至3.71千克
