| 訂貨數據 | 訂貨號 |
| CPU 224 XP CN | |
|
24V DC電源 24V DC輸入 24V DC輸出 |
6ES7 214-2AD23-0XB8 |
|
100～230V AC電源 24V DC輸入 繼電器輸出 |

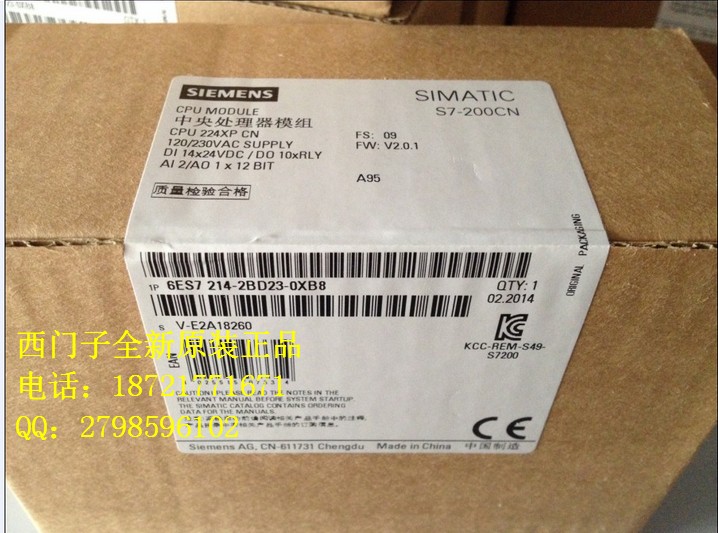

6ES7 214-2BD23-0XB8 |
| 描述 | CPU 224 XP CN DC/DC/DC |
CPU 224 XP CN AC/DC/ 繼電器 |
| 物理特性 | ||
|
尺寸 (W X H X D) 重量 功耗 |
140 X 80 X 62 mm 390 g 8 W |
140 X 80 X 62 mm 440 g 11W |
| 存儲器特性 | ||
|
程序存儲器 在線程序編輯時 非在線程序編輯時 數據存儲器 裝備(超級電容) (可選電池) |
12288 bytes 16384 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 |
12288 bytes 16384 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 |
| I/O特性 | ||
|
本機數字量輸入 本機數字量輸出 本機模擬量輸入 本機模擬量輸出 數字I/O映象區 模擬I/O映象區 允許最大的擴展I/O模塊 允許最大的智能模塊 脈沖捕捉輸入 高速計數器 總數 單相計數器 兩相計數器 脈沖輸出 |
14 輸入 10 輸出 2輸入 1輸出 256 (128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 14 6個 4，每個30KHz 2，每個200KHz 3，每個20KHz 1，每個100KHz 2個100KHz(僅限于DC輸出) |
14 輸入 10 輸出 2輸入 1輸出 256 (128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 14 6個 4，每個30KHz 2，每個200KHz 3，每個20KHz 1，每個100KHz 2個100KHz(僅限于DC輸出) |
| 常規特性 | ||
|
定時器總數 1ms 10ms 100ms 計數器總數 內部存儲器位掉電保持 時間中斷 邊沿中斷 模擬電位器 布爾量運算執行時間 時鐘 卡件選項 |
256個 4個 16個 236個 256(由超級電容或電池 備份) 256(由超級電容或電池 備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 |
256個 4個 16個 236個 256(由超級電容或電池 備份) 256(由超級電容或電池 備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 |
| 集成的通信功能 | ||
|
接口 PPI, DP/T波特率 自由口波特率 每段最大電纜長度 最大站點數 最大主站數 點到點(PPI主站模式) MPI連接 |
2個RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔離的中繼器： 187.5kbaud可達1000米， 38.4kbaud可達1200米 未使用隔離中繼器：50米 每段32個站，每個網絡126 個站 32 是(NETR / NETW) 共4個，2個保留 (1個給PG，1個給OP) |
2個RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔離的中繼器： 187.5kbaud可達1000米， 38.4kbaud可達1200米 未使用隔離中繼器：50米 每段32個站，每個網絡126 個站 32 是(NETR / NETW) 共4個，2個保留 (1個給PG，1個給OP) |
| 電源特性 | ||
| 輸入電源 | ||
|
輸入電壓 輸入電流 沖擊電流 隔離(現場與邏輯) 保持時間(掉電) 保險(不可替換) |
20.4 至 28.8 VDC 120mA(僅CPU， 24V DC) 900mA(最大負載， 24V DC) 12A，28.8V DC時 不隔離 10ms，24V DC時 3A，250V時慢速熔斷 |
85至264V AC(47至63 Hz) 70/35mA(僅CPU， 120/240V AC) 220/100mA(最大負載， 120/240V AC) 20A，264V AC時 1500V AC 20 / 80ms， 120/240V AC時 2A，250V時慢速熔斷 |
| 24 VDC傳感器電源 | ||
|
傳感器電壓 電流限定 紋波噪聲 隔離(傳感器與邏輯) |
L+減5V 1.5A峰值，終端限定非 破壞性 來自輸入電源 非隔離 |
20.4至28.8 VDC 1.5A峰值，終端限定非 破壞性 小于1 V峰分值 非隔離 |
| 數字量輸入特性 | ||
|
本機集成數字量輸入 點數 輸入類型 額定電壓 最大持續允許電壓 浪涌電壓 邏輯1信號 (最小) 邏輯0信號 (最大) 輸入延遲 連接2線接近開關傳 感器(Bero) 允許漏電流最大 隔離(現場與邏輯) 光電隔離 隔離組 高速輸入速率 高速計數器邏輯 1=15 – 30VDC 高速計數器邏輯 1=15 – 26 VDC HC4和HC5邏輯 1> 4 VDC 同時接通的輸入 電纜長度最大 屏蔽 非屏蔽 |
14輸入 漏型/源型 (IEC 類型1/漏型，除I0.3到I0.5) 24V DC，4mA典型值時 30V DC 35V DC，0.5秒 15V DC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4V DC，8mA(I0.3至I0.5) 5V DC，1mA (I0.0至I0.2和I0.6至I1.5) 1V DC，1mA(I0.3至I0.5) 可選(0.2至12.8ms) 1mA 500V AC，1分鐘 見接線圖 20KHz(單相)，10KHz( 兩相) 30KHz(單相)，20KHz( 兩相) 200KHz(單相)，100KHz (兩相) 所有 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
14輸入 漏型/源型 (IEC 類型1/漏型，除I0.3到I0.5) 24V DC，4mA典型值時 30V DC 35V DC，0.5秒 15V DC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4V DC，8mA(I0.3至I0.5) 5V DC，1mA (I0.0至I0.2和I0.6至I1.5) 1V DC，1mA(I0.3至I0.5) 可選(0.2至12.8ms) 1mA 500V AC，1分鐘 見接線圖 20KHz(單相)，10KHz( 兩相) 30KHz(單相)，20KHz( 兩相) 200KHz(單相)，100KHz (兩相) 55°C時所有的DC輸入 (最大26 VDC) 50°C時所有的DC輸入 (最大30 VDC) 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | ||
上海黎西機電設備有限公司
聯系人：方祖付
電話：021-60441303
手機：18721771671
傳真：021-57890279
商務 QQ：2798596102
主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。
SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流傳動裝置
1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 數控伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驅動： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
西門子總線電纜
西門子擴展模塊 EM 221 222 231 232 235
6FC5548-0AF02-0AF0 0.8KW 不帶抱閘 5米線6FC5548-0AF02-0BA0 0.8KW 不帶抱閘 10米線6FC5548-0AF02-1AF0 0.8KW 帶抱閘 5米線6FC5548-0AF02-1BA0 0.8KW 帶抱閘 10米線6FC5548-0AF03-0AF0 1.2KW 不帶抱閘 5米線6FC5548-0AF03-0BA0 1.2KW 不帶抱閘 10米線6FC5548-0AF03-1AF0 1.2KW 帶抱閘 5米線6FC5548-0AF03-1BA0 1.2KW 帶抱閘 10米線6FC5548-0AF04-0AF0 1.4KW 不帶抱閘 5米線6FC5548-0AF04-0BA0 1.4KW不帶抱閘 10米線6FC5548-0AF04-1AF0 1.4KW帶抱閘 5米線6FC5548-0AF04-1BA0 1.4KW帶抱閘 10米線6FC5548-0AF05-0AF0 2KW 不帶抱閘 5米線6FC5548-0AF05-0BA0 2KW 不帶抱閘 10米線6FC5548-0AF05-1AF0 2KW 帶抱閘 5米線6FC5548-0AF05-1BA0 2KW 帶抱閘 10米線
