產品描述

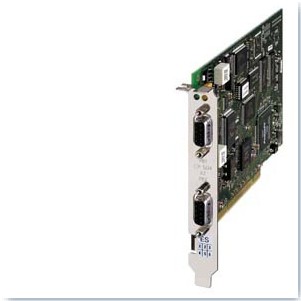

COMMUNICATION PROCESSOR CP 5614 A2 PCI CARD (32 BIT; 3.3/5 V; 33/66 MHZ); W. MASTER AND SLAVE CON. TO PB; INCL.DP-BASE SW, NCM PC: DP RAM INTERF.F.DP MASTER INCL. PG AND FDL PROTOCOL, SINGLE LICENSE F.1 INSTALLATION,R-SW, CLASS A;SW+ELECTR. MANUAL ON CD 2 LANG. (GER, EN); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW
產品生命周期
|
| 產品類型名稱 | CP 5614 A2 | |
COMMUNICATION PROCESSOR CP 5614 A2 PCI CARD (32 BIT; 3.3/5 V; 33/66 MHZ); W. MASTER AND SLAVE CON. TO PB; INCL.DP-BASE SW, NCM PC: DP RAM INTERF.F.DP MASTER INCL. PG AND FDL PROTOCOL, SINGLE LICENSE F.1 INSTALLATION,R-SW, CLASS A;SW+ELECTR. MANUAL ON CD 2 LANG. (GER, EN); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW
|
||
| 傳輸速率 | ||
| 傳輸率 | ||
|
||
|
9.6 kbit/s | |
|
12 Mbit/s | |
|
||
|
9.6 kbit/s | |
|
12 Mbit/s | |
| 接口 | ||
| 電氣連接數量 / 接口 1 上 / 符合 PROFIBUS | 1 | |
| 電氣連接數量 / 接口 2 上 / 符合 PROFIBUS | 1 | |
| 電氣連接方式 / 接口 1 上 / 符合 PROFIBUS | 9 針 Sub-D 插口 (RS 485) | |
| 電氣連接方式 / 接口 2 上 / 符合 PROFIBUS | 9 針 Sub-D 插口 (RS 485) | |
| 電源電壓、電流消耗、功率損耗 | ||
| 電壓類型 | DC | |
| 電源電壓 | ||
|
5 V | |
| 相對對稱公差 | ||
|
5 % | |
| 消耗電流 | ||
|
0.9 A | |
| 損耗有效功率 | 4.5 W | |
| 許可的環境條件 | ||
| 環境溫度 | ||
|
5…50 °C | |
|
-40…+70 °C | |
|
-40…+70 °C | |
| 相對的空氣濕度 | ||
|
85 % | |
| 防護等級 IP | IP00 | |
| 結構、尺寸和重量 | ||
| 寬度 | 18 mm | |
| 高度 | 107 mm | |
| 深度 | 168 mm | |
| 凈重 | 120 g | |
| 產品特點、功能、組件 / 概述 | ||
| 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 | 4 | |
| 模塊數量 / 備注 | FMS-5613 最多支持兩個 CP 5603 / CP 5613 A2 / CP 5614 A2 / CP 5623 /CP5624 | |
| 可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 | 80 | |
| 軟件 / 適用于 DP 主站功能 / 需要 | 否 | |
| 用作 DP 主站 / DPV1 | ||
| 是 | ||
| 是 | ||
| 是 | ||
| DP 從站數量 / 連接 DP 主站 / 可運行 | 124 | |
| 數據量/輸出端的地址范圍/用作 DP 主站/總值 | ||
| 30256 byte | ||
| 30256 byte | ||
| 244 byte | ||
| 244 byte | ||
| 244 byte | ||
| 用作 DP 從站 / DPV1 | ||
| 是 | ||
| 是 | ||
| 用作 DP 從站 | ||
| 244 byte | ||
| 244 byte | ||
| 軟件 / 適用于 FMS 通訊 / 要求 | 是，F(xiàn)MS-5613 | |
| FMS 連接時 | 40 | |
| 可連接的數量/適用于 S7/PG 通訊/最大值 | 50 | |
| 激活的連接數量 / 多協議運行時 | 50 | |
| 可組態連接的數量 / 每個 PC 站點 | 207 | |
| 組態軟件 / 所需 | NCM PC 包括在供貨范圍內 | |
| 產品功能 / 端口診斷 | 是 | |
| 標準、規范、許可 | ||
| 標準 | ||
|
89/336/EWG | |
|
CAN/CSA C22.2 & UL 60950-1, UL 1950 | |
|
EN 50081-1, EN 50081-2 | |
|
EN 50082-1, EN 50082-2 | |
| 資格證明 | ||
|
是 | |
|
是 |
