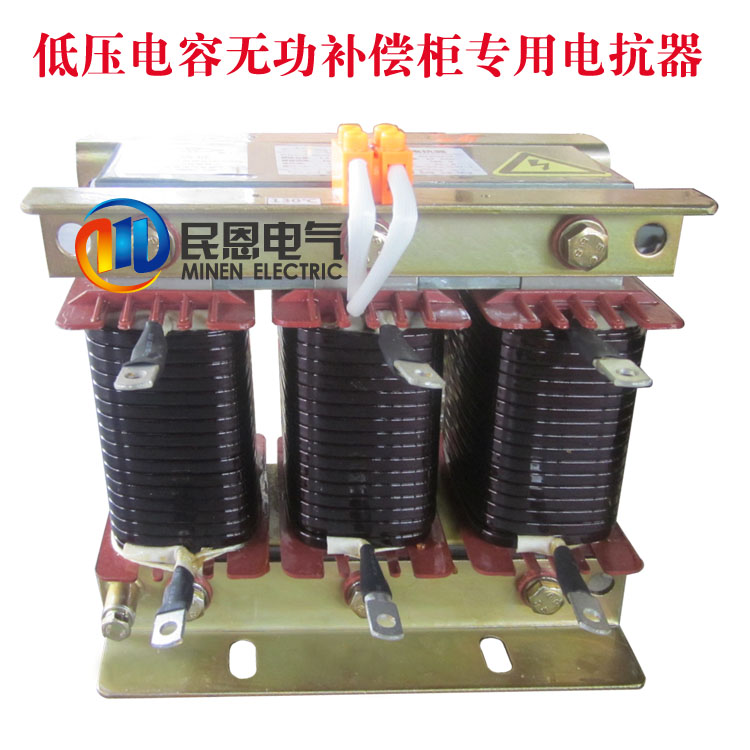

CKSG-0.45/60-7%電抗器產品概述
CKSG-0.45/60-7%此型號可以理解為60kvar電容器配套電抗器，電抗率7%三相共補，實際電抗器容量為4.2kvar。
有幾個型號含義相同：CKSG-4.2/0.45-7%,CKSG-60/0.45-7%等
CKSG-0.45/50-7%電抗器系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯。當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地抑制電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地減小合閘涌流及操作過電壓，
保證了電容器的安全運行。
購買前請核對技術參數，文中產品描述的產品標準技術參數為：
1) 電抗器名稱：三相低壓串聯電抗器
2) 系統電壓：400V (如系統電壓非常規請備注說明）頻率：50HZ
2) 匹配電容器額定電壓：400V,450V,480V,525V等
3） 本產品型號為標題標注CKSG-0.45/60-7%產品
4） 本產品標注電抗率為6%主要抑制5次，7次，11次以上諧波。
5） 本產品所發布有銅線包和鋁線包兩種
6）此型號電抗器其他技術參數請您咨詢公司銷售人員！
如有技術疑問或方案設計，請聯系我們
公司官網：www.shminen.com
公司常規型號有庫存，如需非標定做，交貨周期一般在3-5個工作日，具體根據型號及數量來決定！可以的話溝通4006265612
CKSG-0.45/60-7%電抗器結構特點
1. 鐵心采用優質低損耗冷軋硅鋼片，鐵心柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，氣隙間及鐵餅與鐵軛間采用耐高溫高強度粘接劑粘接，以保證電抗氣隙在運行過程中不發生變化，同時有效減少鐵芯餅之間的震動，從而降低噪升。
2. 線圈采用F/H級漆包銅扁線或漆包鋁扁線繞制，排列緊密且均勻，有較好的散熱性能。
3. 電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪聲，而且具有極高的耐熱
等級，可確保電抗器在高溫下亦能安全地低噪音地運行。
CKSG-0.45/60-7%電抗器性能參數
1. 可用于1000V以下的各電壓等級的電力系統。
2. 電抗率：1%、5%、6%、7%、12%、13%、14%等。
3. 額定絕緣水平:3kV/min。
4. 電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
5. 電抗器噪聲：不大于45dB。
6. 電抗器能在工頻加諧波電流：不大于1.35倍額定電流下長期運行。
7. 電抗值線性度：在1.35倍額定電流下的電抗值與額定電流下的電抗 值之比不低于0.95。
8. 三相電抗器的任意兩相電抗值之差不大于±3%。
9. 絕緣耐熱等級： F/H級
客戶訂貨前需提供基本參數
1、系統電壓（如0.4KV,0.6KV等）
2、電容器額定容量及電容器額定電壓
3. 現場測試諧波數據或者電抗率（5%.6%.7%.12%.14% 等）
CKSG-0.45/60-7%電抗器產品使用環境條件與遵循標準
1. 遵循標準：
IEC60076 《電抗器》
GB10229 《電抗器》
JBT 5346-1998 《串聯電抗器》
2. 環境條件：
周圍空氣溫度：
最高溫度： +40℃；
最低溫度： -25℃；
日平均： +30℃；
年平均： +20℃；
3. 海拔高度：小于2000米；
4. 環境相對濕度(在25℃時)：< 90％；
5. 安裝地點：戶內；
CKSG-0.45/60-7%電抗器電抗器外形安裝尺寸圖：
1. 外形尺寸：長（L)*寬（W)*高（H)
2. 安裝尺寸：長（A)*寬（B)
CKSG-0.45/60-7%電抗器運輸、裝卸與儲存1. 產品可用火車、汽車等交通工具運輸，裝運的車箱或船艙應保持清 潔、干燥、無污穢物。
2. 產品在裝運中必須符合運輸規程的安全要求。產品應緊固在一個牢固的底座上，在運輸過程中產品不允許有晃動、碰撞和移動現象。
3. 如果采用不帶包裝箱運輸，電抗器的附件及出廠文件，應另裝箱，與電抗器一起發運。 此時，電抗器應該用有一定抗撕裂強度的軟性包裝 材料將其密封好，采用密閉車箱運輸。
4. 無包裝的產品應通過小車、夾件、吊環等孔來固定電抗器。要避免固定用的鋼繩碰到電抗器的器身上，更不能把鋼繩固定在引線銅排或其它易損件上。
5. 產品在運輸過程中，其傾斜度不得大于 20度。
6. 產品在車站、碼頭中轉或終點卸下后不要堆碼，不能露天長時間存放。若遇特殊情況，必須在包裝箱下用木方墊好，并用防雨布遮好。
7. 裝卸產品時要用兩根鋼繩，同時著力四處，并注意產品重心的位置。兩根鋼繩的起吊夾角不要大于60度。
8. 需倉儲保管的產品，不要拆除包裝。如因驗收需拆除包裝，驗收完畢后不論是否合格都應恢復包裝。
9. 若要長期貯存電抗器，必須保證貯存環境良好，不要拆去出廠包裝物，電抗器不要磕碰，不要堆碼，不能露天存放。
CKSG-0.45/60-7%電抗器檢查驗收1. 用戶在接受電抗器時，應對外包裝進行檢查，若發現有破損或異樣，應馬上進行拍照取證，并立刻開箱檢查，查看電抗器有無損傷，產品零部件是否損傷和位移，緊固件是否松動，絕緣有否破損，線圈表面有否污穢痕跡等。
2. 用戶收到電抗器后應及時進行檢查。按裝箱單及銘牌查對產品及其型號、容量、額定電壓、額定頻率、額定電抗率、相數等是否與訂貨合同相符。檢查出廠文件是否齊全，配件是否與裝箱單相符。
3. 查看電抗器在運輸過程中有無損傷，產品零部件是否損傷和位移，緊固件是否松動，絕緣有否破損，線圈表面有否污穢痕跡等。
4. 產品開箱檢查后，若不立即投入運行，應重新包裝好，并把它放在戶內安全的地方，以防損和防盜。
CKSG-0.45/60-7%電抗器安裝與運行1. 將串聯電抗器用螺栓固定在支架上，螺栓數量要和底座安裝孔的數量相同，螺母緊固后應采取防松動措施。
2. 將串聯電抗器底座上的接地螺栓與接地母排進行可靠連接，并檢查是否接通。
3. 將串聯電抗器的接線端子與系統母排相連接，緊固螺栓的力矩必須達到8N/m，同時連接線應有一定的彈性余地。
4. 串聯電抗器安裝于柜內，應按其電壓等級留足對地安全距離。
5. 檢查上述操作，如無問題，串聯電抗器可投入試運行。
6. 試運行60分鐘無異常后，串聯電抗器可正式投入使用。串聯電抗器投入運行以后，禁止觸摸串聯電抗器主體，以防止發生事故。
7. 電抗器本體設有常閉接點的溫敏開關（130度），應接于保護回路中，避免電抗器溫度的異常升高。
8. 裝有電抗器的電容柜應通風良好并設溫度控制器和風機，以保證電抗器的環境溫度不大于40度。
CKSG-0.45/60-7%電抗器維護與保養
1. 在干燥清潔場所，每年進行一次檢查，在其它污穢比較嚴重的場所，每三或六個月檢查一次。
2. 檢查時，如發現有過多的灰塵聚集，則必須清除，以保證空氣流通和防止絕緣擊穿，使用壓縮空氣對通風氣道進行除塵。
3. 檢查緊固件和連接件是否松動，導電零部件以及其他零部件有無生銹和腐蝕的痕跡，并且觀察絕緣表面有無爬電的痕跡。
4. 電抗器室要有防小動物進入的措施，以免發生意外事故。
5. 常觀察電抗器的溫度變化，要及時與有關人員聯系獲取咨詢。
6. 電抗器的安裝、試驗、操作和維護必須由有資格的專業人員承擔。
