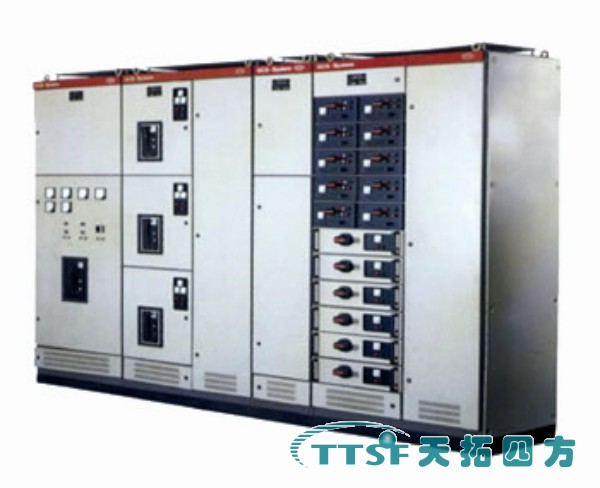

GCS低壓抽出式開關柜
GCS型低壓抽出式開關柜是電力工業部、機械工業部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代，保護和弘揚我們民族工業為宗旨，于一九九五年委托森源電氣有限公司組織兩部GCS型低壓抽出式開關柜聯合設計組完成設計和研制，目前在全國范圍內已經大范圍使用。
概述：
GCS型低壓抽出式開關柜是電力工業部、機械工業部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代，保護和弘揚我們民族工業為宗旨，于一九九五年委托森源電氣有限公司組織兩部GCS型低壓抽出式開關柜聯合設計組完成設計和研制，目前在全國范圍內已經大范圍使用。
適用范圍：
該裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制作用。
在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
該裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分?jǐn)�、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列化實用性強、結構新穎、防護等級高等特點�？梢宰鳛榈蛪撼槌鍪介_關柜的換代產品使用。
北京天拓四方科技有限公司生產的GCS裝置符合IEC-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》、ZBK36001《低壓抽出式成套開關設備》等標準。
使用條件：
周圍空氣溫度不高于+40攝氏度，不低于-5攝氏度。24小時內平均溫度不得高于+35攝氏度。超過時，需要根據實際情況降容運行。
戶內使用，適用地點的海拔高度不得超過2000m。
周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度，如+20攝氏度時為90%，應考慮到由于溫度的變化可能會偶爾產品凝露的影響。
該裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整(符合GBJ232-82標準)。
該裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
用戶有特殊要求時，可以與制造廠協商解決。
主要電氣參數：
額定絕緣電壓：交流660(1000)V
額定工作電壓：a.主電路：交流380(660)V
b.輔電路：交流380、220、24V;直流220、110V
額定頻率：50(60)HZ
水平母線額定電流：≤4000A
垂直母線額定電路：1000A
額定峰值耐受電流：105(176)KA
額定短時耐受電流:50(80)KA
