訂貨號：
6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0XB0 CPU221 繼電器輸出,6輸入/4輸出
- |

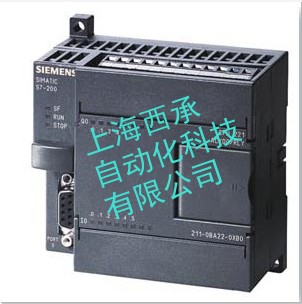

SIMATIC S7-200，CPU 221緊湊型單元，DC 電源，6 DI DC/4 DO DC，4 KB代碼/2 KB數據，
|
|
| 電源電壓 | ||
| DC 24 V | 是 | |
| 允許范圍，下限 (DC) | 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 負載電壓 L+ | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 20.4 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 接通電流，最大值 | 10 A; 28.8 V 時 | |
| 來自電源電壓 L+，最大值 | 450 mA; 80 至 450 mA | |
| 傳感器供電 | ||
| 24 V 傳感器供電 | ||
| 24 V | 是; 允許范圍：15.4 至 28.8 V | |
| 短路保護 | 是; 電子的，在 600 mA 時 | |
| 輸出電流，最大值 | 180 mA | |
| [nicht versorgt: TAK_ABX692_001_000] | ||
| 緩沖器電池 | ||
| 電池操作 | ||
| 緩沖器時間，最大值 | 50 h; （40 °C 下至少 8 小時）；200 天（典型值）附帶可選擇的電池模塊 | |
| 存儲器 | ||
| 存儲器模塊數量（可選） | 1; 插拔式存儲器模塊，內容與集成 EEPROM一致，另外還可以分類存放配方、數據記錄和其它文件。 | |
| 數據存儲器和程序存儲器 | ||
| 數據存儲器，最大值 | 2 kbyte | |
| 程序存儲器，最大值 | 4 kbyte | |
| 緩沖 | ||
| 存在 | 是; 程序：整個程序位于集成 EEPROM 中，免維護，可通過 CPU 編程；數據：整個從PG/PC 下載的 DB 1 位于集成 EEPROM 中，免維護，DB 1 的即時數值位于 RAM 中，剩余標記、計時器、計數器等通過高效電容器免維護；可選擇用于長時間緩沖的電池 | |
| CPU-處理時間 | ||
| 對于位運算，最大值 | 0.22 µs | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| 數量 | 256 | |
| 在帶電池的情況下保留 | ||
| 可調整 | 是; 關于高效電容器或電池 | |
| 下限 | 1 | |
| 上限 | 256 | |
| 計數范圍 | ||
| 下限 | 0 | |
| 上限 | 32767 | |
| S7 時間 | ||
| 數量 | 256 | |
| 在帶電池的情況下保留 | ||
| 可調整 | 是; 關于高效電容器或電池 | |
| 上限 | 64 | |
| 時間范圍 | ||
| 下限 | 1 ms | |
| 上限 | 54 min; 4 個計時器：1 ms 至 30 s；16 個計時器：10 ms 至 5 min；236 個計時器：100ms 至 54 min | |
| 數據范圍及其剩磁 | ||
| 標記 | ||
| 數量，最大值 | 32 byte | |
| 存在剩磁 | 是; M 0.0 至 M 31.7 | |
| 在帶電池的情況下保留 | 0 至 255，關于高效電容器或電池，可調整 | |
| 在不帶電池的情況下保留 | 0 至 112 在 EEPROM 中，可調整 | |
| 硬件擴展 | ||
| 可連接的編程設備/PC | SIMATIC PG/PC，標準 PC | |
| 數字輸入 | ||
| 數量/二進制輸入端 | 6; 集成 | |
| m/p 讀取 | 是; 可選擇，每組 | |
| 輸入電壓 | ||
| 額定值，DC | 24 V | |
| 對于信號“0” | 0 至 5 V | |
| 對于信號“1” | 最小值 15 V | |
| 輸入電流 | ||
| 對于信號“1”，典型值 | 2.5 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| 可參數化 | 是; 全部 | |
| 從“0”到“1”時，最小值 | 0.2 ms | |
| 從“0”到“1”時，最大值 | 12.8 ms | |
| 對于報警輸入端 | ||
| 可參數化 | 是; E 0.0 至 E 0.3 | |
| 對于計數器/技術功能 | ||
| 可參數化 | 是; （E0.0 至 E0.5）30 kHz | |
| 導線長度 | ||
| 屏蔽導線長度，最大值 | 500 m; 標準入口： 500 m，快速計數器： 50 m | |
| 未屏蔽導線長度，最大值 | 300 m; 不用于高速信號 | |
| 數字輸出 | ||
| 數量/二進制輸出端 | 4; 晶體管 | |
| 功能性/抗短路 | 否; 外部預設 | |
| 感應式關閉電壓的限制 | 1 W | |
| 輸出端的通斷能力 | ||
| 電阻負載時的最大值 | 0.75 A | |
| 照明負載時的最大值 | 5 W | |
| 輸出電壓 | ||
| 對于信號 “1”，最小值 | DC 20 V | |
| 輸出電流 | ||
| 對于信號“1”的額定值 | 750 mA | |
| 針對信號“0”的剩余電流，最大值 | 0.1 mA | |
| 電阻負載時的輸出延遲 | ||
| 從"0"到"1"，最大值 | 15 µs; 標準輸出，最大值（A 0.2 至 A 0.3）15 µs；脈沖輸出，最大值（A 0.0 至 A0.1）2 µs | |
| 從"1"到"0"，最大值 | 130 µs; 標準輸出，最大值（A 0.2 至 A 0.3）100 µs；脈沖輸出，最大值（A 0.0 至 A0.1）10 µs | |
| 2 個輸出端的并聯開關 | ||
| 用于增加功率 | 是 | |
| 開關頻率 | ||
| 電阻負載的脈沖輸出端，最大值 | 20 kHz; A 0.0 至 A 0.1 | |
| 輸出端的總電流（每組） | ||
| 所有安裝位置 | ||
| 最高可達 40 ℃，最大值 | 3 A | |
| 水平安裝位置 | ||
| 最高可達 55 ℃，最大值 | 3 A | |
| 繼電器輸出端 | ||
| 繼電器輸出端最大數量，集成 | 0 | |
| 導線長度 | ||
| 屏蔽導線長度，最大值 | 500 m | |
| 未屏蔽導線長度，最大值 | 150 m | |
| 模擬輸入 | ||
| 模擬電位計數量 | 1; 模擬電位計；分辨率 8 位 | |
| 傳感器 | ||
| 可連接傳感器 | ||
| 雙線傳感器 | 是 | |
| 允許的閉路電流（雙線傳感器） 最大值 | 1 mA | |
| 1. 接口 | ||
| 接口類型 | 集成 RS 485 接口 | |
| 物理組成 | RS 485 | |
| 功能性 | ||
| MPI | 是; 作為 MPI 從站，用于和 MPI主站的數據交換（S7-300/S7-400-CPU、OP、TD、按鈕式面板）；S7-200 內部CPU/CPU 通訊在 MPI 網絡中可能受限；傳輸速率 19.2/187.5 kbit/s | |
| PPI | 是; 附帶 PPI 協議，用于編程功能、HMI 功能 (TD 200,OP)，S7200內部CPU/CPU通訊；傳輸速率 9.6/19.2/187.5 kbit/s | |
| 串行數據交換 | 是; 作為可自由編程的接口，使用附帶 ASCII協議波特率的外部設備用于串聯數據交換：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s；PC/PPI 電纜也可用作RS232/RS485 變換器 | |
| MPI | ||
| 傳輸速率，最大值 | 187.5 kbit/s | |
| 傳輸速率，最小值 | 19.2 kbit/s | |
| 集成功能 | ||
| 計數器數量 | 4; 快速計數器（每 30 kHz），32位（包括符號），可用作正向或反向計數器或用于連接 2 個附帶 2 個旋轉 90°的脈沖序列的增量編碼器（最大 20 kHz（A/B）計數器）；釋放和復位輸入可參數化；當達到額定值時有中斷可能（包括任意內容的子程序的調用）；轉換計數方向等 | |
| 計數頻率（計數器），最大值 | 30 kHz | |
| 報警輸入端的數量 | 4; 4 個上升脈沖和/或 4 個下降脈沖 | |
| 脈沖輸出端的數量 | 2; 快速輸出端，20 kHz，有中斷可能；脈沖波長和頻率可調制 | |
| 極限頻率（脈沖） | 20 kHz | |
| 電位隔離 | ||
| 數字輸入電位隔離 | ||
| 在通道之間 | 是 | |
| 在通道之間，分組點數 | 2 和 4 | |
| 數字輸出電位隔離 | ||
| 在通道之間 | 是; 光電耦合器 | |
| 在通道之間，分組點數 | 4 | |
| 允許的電位差 | ||
| 在不同電路之間 | DC 500 V 在 DC 24 V 和 DC 5 V 之間 | |
| 防護等級和防護類別 | ||
| IP 20 | 是 | |
| 環境要求 | ||
| 環境條件 | 其他環境條件：參見“自動化系統 S7-200，系統手冊” | |
| 運行溫度 | ||
| 水平安裝，最小值 | 0 °C | |
| 水平安裝，最大值 | 55 °C | |
| 垂直安裝，最小值 | 0 °C | |
| 垂直安裝，最大值 | 45 °C | |
| 氣壓 | ||
| 允許范圍，最小值 | 860 hPa | |
| 允許范圍，最大值 | 1080 hPa | |
| 相對濕度 | ||
| 操作，最小值 | 5 % | |
| 操作，最大值 | 95 %; RH 應力強度 2 符合 IEC 1131-2 | |
| 組態 | ||
| 編程 | ||
| 操作備用裝置 | 二進制運算、比較運算、時間運算、計數運算、時鐘運算、傳輸運算、表格運算、邏輯運算、移動和旋轉運算、轉換運算、程序控制運算、中斷和通訊運算、堆疊運算、固定點運算、浮點運算、數字功能 | |
| 程序編輯 | 自由循環 (OB 1)，報警控制，時間控制（1 至 255 ms） | |
| 程序組織 | 1 OB，1 DB，1 SDB 子程序有/無參數傳輸 | |
| 子程序數量，最大值 | 64 | |
| 編程語言 | ||
| KOP | 是 | |
| FUP | 是 | |
| AWL | 是 | |
| 技術保護 | ||
| 用戶程序保護/密碼保護 | 是; 3 級密碼保護 | |
| 連接技術 | ||
| 插拔式 I/O 端子 | 否 | |
| 尺寸 | ||
| 寬度 | 90 mm | |
| 高度 | 80 mm | |
| 深度 | 62 mm | |
| 重量 | ||
| 重量，約 | 270 g | |
