產品簡介

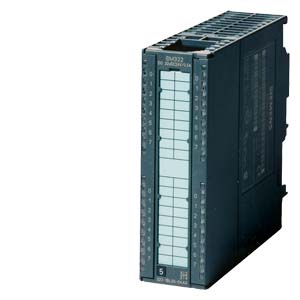

西門子sm322數字量輸出模塊

產品價格：￥1

上架日期：2013-02-25 14:55:42

產地：德國

發貨地：上海

供應數量：不限

最少起訂：1臺

瀏覽量：95

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

6ES7322-1BH01-0AA0

SIMATIC S7-300, DIGITAL OUTPUT SM 322, OPTICALLY ISOLATED, 16 DO, 24V DC, 0.5A, 1 X 20 PIN SUM OF OUTPUT CURRENTS 4A/GROUP (8A/MODULE)

siemens

上海翰粵自動化系統有限公司

聯系人：杜振林（銷售工程師）

24小時銷售技術服務熱線：13296034298

電話（Tel）：+86-021-60531298

傳真（Fax）：+86-021-57657276

郵箱（Email）：18229514780@163.com

商務（ Q Q ）：1835793233

網址(Web)： www.han-yue.com

地址（Add）：上海市松江區思賢路2399弄137號

Overview

數字量輸出
用于連接電磁閥、接觸器、小功率電機、燈和電機啟動器

Area of application

數字量輸出模塊用于從控制器向過程變量輸出數字量信號。數字量輸出模塊把 S7-300 的內部信號電平轉換成過程所要求的外部信號電平。

用于連接電磁閥、接觸器、小功率電機、燈和電機啟動器。

Design

數字量輸出模塊具有下列機械特性：

緊湊型設計：
- 綠色 LED，用于指示輸出的信號狀態。
- 前連接器插座，通過前門保護。
- 前門上的標簽區。
- 連接器針腳分配，用于在前門內部進行配線。
安裝方便：
沒有插槽規則；輸出地址由插槽決定。
當在 ET 200M 中與有源總線模塊一起使用時，可以進行熱插拔，而不會有任何反應。
方便用戶接線。
RC 濾波器（用于繼電器模塊 6ES7 322-1HF20）：
繼電器模塊 6ES7 322-1HF20-0AA0 有一個可連接的 RC 網絡(300Ω/0.1μF) ，用于大電感負載開關時滅弧(功率因數 = 0.4)。例如，這樣可以：
- 對于框架規格 5 的 NEMA 電機的起動器，觸點壽命從 100,000 增加到 200,000 次切換操作。

具有8、16、32或64通道的模塊。

Functions

數字量輸出模塊將控制器的內部信號電平（邏輯“0”或“1”）轉換成過程所需的外部信號電平。

多種輸出電壓，可支持輸出不同的過程信號：

24 VDC,額定電流 0.5 A/通道
24 VDC,額定電流 2 A/通道
48 - 125 V DC
120/230 V AC

除了經濟性以及易于處理的特點外，該模塊還具有其他特殊功能：

Technical Specifications

	6ES7 322-1BH01-0AA0	6ES7 322-1BH10-0AA0	6ES7 322-1BL00-0AA0	6ES7 322-1BP00-0AA0	6ES7 322-1BP50-0AA0	6ES7 322-8BF00-0AB0
電源電壓
負載電壓 L+
額定值(DC)	24 V	24 V	24 V	24 V	24 V	24 V
輸入電流
從負載電壓L+消耗(空載)，最大	80 mA	110 mA	160 mA	75 mA	75 mA	90 mA
從背板總線 5 V DC，最大	80 mA	70 mA	110 mA	100 mA	100 mA	70 mA
功耗
功耗，典型值	4.9 W	5 W	6.6 W	6 W	6 W	5 W
數字量輸出
數字/二進制輸出	16	16	32	64	64	8
導致電路中斷的電壓極限	L+ (-53 V)	L+ (-53 V)	L+ (-53 V)	L+ (-53 V)	M+ (45 V)	L+ (-45 V)
燈負載，最大	5 W	5 W	5 W	5 W	5 W	5 W
負載電阻范圍
下限	48 Ω	48 Ω	48 Ω	80 Ω	80 Ω	48 Ω
上限	4 kΩ	4 kΩ	4 kΩ	10 kΩ	10 kΩ	3 kΩ
輸出電壓
“1”信號，最小	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.8 V)	L+ (-0.5 V)	M+ (0.5 V)	L+（-0.8 V - -1.6 V）
輸出電流
“1”信號額定值	0.5 A	0.5 A	0.5 A	0.3 A	0.3 A	0.5 A
“1”信號允許范圍，最小				2.4 mA	2.4 mA
“1”信號允許范圍，最大				0.36 A	0.36 A
0 - 40 ℃ 時“1”信號允許范圍，最小	5 mA	5 mA	5 mA			10 mA
0 - 40 ℃ 時“1”信號允許范圍，最大	0.6 A	0.6 A	0.6 A			0.6 A
40-60°C 時“1”信號允許范圍，最小	5 mA	5 mA	5 mA			10 mA
40-60°C 時“1”信號允許范圍，最大	0.6 A	0.6 A	0.6 A			0.6 A
“1”信號最小負載電流	5 mA	5 mA	5 mA			10 mA
“0”信號殘余電流，最大	0.5 mA	0.5 mA	0.5 mA	0.1 mA		0.5 mA
開關頻率
阻性負載，最大	100 Hz	1 000 Hz	100 Hz	100 Hz	100 Hz	100 Hz
感性負載，最大	0.5 Hz	0.5 Hz		0.5 Hz	0.5 Hz	2 Hz
燈負載，最大	10 Hz	10 Hz	10 Hz	10 Hz	10 Hz	10 Hz
每組輸出電流總和
水平安裝
最高40 °C時，最大	4 A	4 A	4 A	1.6 A	1.6 A	4 A
最高60°C時，最大	3 A	3 A	3 A	1.2 A	1.2 A	3 A
垂直安裝
最高40 °C時，最大	2 A	2 A	2 A	1.6 A	1.6 A	4 A
輸出總電流（每模板）
水平安裝
最高60°C時，最大				4.8 A	4.8 A
所有其它安裝位置
最高40 °C時，最大				6.4 A	6.4 A
電纜長度
屏蔽電纜長度，最長	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽電纜長度，最長	600 m	600 m	600 m	600 m	600 m	600 m
中斷/診斷/狀態信息
報警
診斷報警	X	X	X	X	X	√；可參數化
診斷消息
診斷	X	X	X	X	X	√
電隔離
電流隔離數字量輸出
通道間每組點數	8	8	8	16	16	8
通道和背板總線之間	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合
隔離
隔離測試電壓	500 V DC	500 V DC	500 V DC	500 V DC	500 V DC	500 V DC
連接
所需前連接器	20 針	20 針	40 針	電纜:6ES7 392-4Bxx0-0AA0 端子排：6ES7 392-1xN00-0AA0	電纜:6ES7 392-4Bxx0-0AA0 端子排：6ES7 392-1xN00-0AA0	20 針
外形尺寸
寬	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	112 mm	112 mm	120 mm
重量
重量，約	190 g	200 g	260 g	230 g	230 g	210 g

	6ES7 322-5GH00-0AB0	6ES7 322-1CF00-0AA0	6ES7 322-1BF01-0AA0	6ES7 322-1FF01-0AA0	6ES7 322-5FF00-0AB0	6ES7 322-1FH00-0AA0
電源電壓
負載電壓 L+
額定值(DC)	24 V; 24 / 48	48 V; 48 - 125 V DC	24 V
負載電壓L1
額定值(AC)				230 V ； 120/230 VAC	230 V ； 120/230 VAC	230 V ； 120/230 VAC
輸入電流
從負載電壓L+消耗(空載)，最大	200 mA	2 mA	60 mA			2 mA
從負載電源 L1 消耗（空載），最大				2 mA	2 mA	3 mA
從背板總線 5 V DC，最大	100 mA	100 mA	40 mA	100 mA	100 mA	200 mA
功耗
功耗，典型值	2.8 W	7.2 W	6.8 W	8.6 W	8.6 W	8.6 W
數字量輸出
數字/二進制輸出	16	8	8	8	8	16
導致電路中斷的電壓極限		M (-1 V)	L+ (-48 V)
燈負載，最大	2.5 W	15W; 15 W (48 V) 或 40 W (125 V)	10 W	50 W	50 W	50 W
負載電阻范圍
下限			12 Ω
上限			4 kΩ
輸出電壓
“1”信號，最小	L+ (-0.25 V)	L+ (-1.2 V)	L+ (-0.8 V)	L1 (-1.5 V)	L1 (-8.5 V)
輸出電流
“1”信號額定值	0.5 A	1.5 A	2 A	2 A	2 A	1 A
0 - 40 ℃ 時“1”信號允許范圍，最小		10 mA	5 mA	10 mA	10 mA	10 mA
0 - 40 ℃ 時“1”信號允許范圍，最大		1.5 A	2.4 A	2 A	2 A	1 A
40-60°C 時“1”信號允許范圍，最小		10 mA	5 mA	10 mA	10 mA	10 mA
40-60°C 時“1”信號允許范圍，最大		1.5 A	2.4 A	1 A	1 A	0.5 A
“1”信號最小負載電流		10 mA	5 mA	10 mA	10 mA	10 mA
“1”信號允許沖擊電流，最大	1.5 A；50 ms，1 A 2 s 一次	3 A; 10 ms		20 A; 最大 1 AC cycle	20 A;2 個半波	20 A;2 個半波
“0”信號殘余電流，最大	10 µA	0.5 mA	0.5 mA	2 mA	2 mA	2 mA
開關頻率
阻性負載，最大	10 Hz	25 Hz	100 Hz	10 Hz	10 Hz	10 Hz
感性負載，最大		0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz
燈負載，最大	0.5 Hz	10 Hz	10 Hz	1 Hz	1 Hz	1 Hz
每組輸出電流總和
水平安裝
最高40 °C時，最大				4 A	8 A	4 A
最高60°C時，最大	0.5 A; (每個?？?8 A)		4 A	2 A	4 A	2 A
垂直安裝
最高40 °C時，最大			4 A	2 A	4 A	2 A
所有其它安裝位置
最高40 °C時，最大	0.5 A; (每個模快 8 A)
電纜長度
屏蔽電纜長度，最長	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽電纜長度，最長	600 m	600 m	600 m	600 m	600 m	600 m
中斷/診斷/狀態信息
報警
診斷報警	√；可參數化	X	X	X	√；可參數化	X
診斷消息
診斷	√；參數可賦值	X	X	√	√	√
電隔離
電流隔離數字量輸出
通道間每組點數	1	4	4	4	1	8
通道和背板總線之間	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合
隔離
隔離測試電壓	1500 V AC	1500 V AC	500 V DC	1500 V AC	1500 V AC	4000 VDC
連接
所需前連接器	40 針	20 針	20 針	20 針	40 針	20 針
外形尺寸
寬	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	120 mm	120 mm	120 mm
重量
重量，約	260 g	250 g	190 g	275 g	275 g	275 g

	6ES7 322-1FL00-0AA0	6ES7 322-1HF01-0AA0	6ES7 322-1HF10-0AA0	6ES7 322-5HF00-0AB0	6ES7 322-1HH01-0AA0
電源電壓
負載電壓 L+
額定值(DC)		24 V	120 V	24 V	120 V
負載電壓L1
額定值(AC)	120 V ； 120/230 VAC		230 V	230 V	230 V
輸入電流
從負載電壓L+消耗(空載)，最大		110 mA;繼電器的電流消秏
從負載電源 L1 消耗（空載），最大	10 mA	110 mA
從背板總線 5 V DC，最大	190 mA	40 mA	40 mA	100 mA	100 mA
功耗
功耗，典型值	25 W	3.2 W	4.2 W	3.5 W	4.5 W
數字量輸出
數字/二進制輸出	32	8；繼電器	8；繼電器	8；繼電器	16；繼電器
燈負載，最大	50 W	50 W	1 500 W; 230 V AC	1 500 W; 230 V AC	50 W; 230 V AC
輸出電壓
“1”信號，最小	L1 (-0.8 V)
輸出電流
“1”信號額定值	1 A	2 A	5 A	5 A	2 A
0 - 40 ℃ 時“1”信號允許范圍，最小	10 mA
0 - 40 ℃ 時“1”信號允許范圍，最大	1 A
40-60°C 時“1”信號允許范圍，最小	10 mA
40-60°C 時“1”信號允許范圍，最大	1 A
“1”信號最小負載電流	10 mA	5 mA	5 mA	10 mA	10 mA
“1”信號允許沖擊電流，最大	10A；每組(2 個 AC cycles)
“0”信號殘余電流，最大	2 mA
開關頻率
阻性負載，最大	10 Hz	2 Hz	2 Hz	2 Hz	1 Hz
感性負載，最大	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz	0.5 Hz
燈負載，最大	1 Hz	2 Hz	2 Hz	2 Hz	1 Hz
機械，最大		10 Hz	10 Hz	10 Hz	10 Hz
每組輸出電流總和
水平安裝
最高40 °C時，最大	4 A
最高60°C時，最大	3 A		5 A	5 A	8 A
垂直安裝
最高40 °C時，最大	4 A		5 A	5 A	8 A
繼電器輸出
繼電器線圈的額定輸入電壓 L+ (DC)		24 V; 110 mA	24 V		24 V
運行周期數，最大		300 000; 230 V AC:100000; 120 V AC:200000; 24 V DC:300000 (2 A)	300 000; 300000 (24 V DC, 2 A); 200000 (120 V AC, 3 A); 100000 (230 V AC, 3 A)	100000；100000（24 V DC，5 A），100000（230 V AC，5 A）	100 000; 50000 (24 V DC, 2 A); 700000 (120 V AC, 2 A); 100000 (230 V AC, 2 A)
觸點開關容量
感性負載，最大		2 A; 2 A (230 V AC), 2 A (24 V DC)	3 A; 3 A (230 V DC); 2 A (24 V AC)	5 A; 5 A (230 V DC); 5 A (24 V AC)	2 A; 2 A (230 V AC), 2 A (24 V DC)
開關頻率/觸點/阻性負載時/最大		2 A	8 A; 8 A (230 V DC); 5 A (24 V AC)	5 A; 5 A (230 V DC); 5 A (24 V AC)	2 A; 2 A (230 V AC), 2 A (24 V DC)
電纜長度
屏蔽電纜長度，最長	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽電纜長度，最長	600 m	600 m	600 m	600 m	600 m
中斷/診斷/狀態信息
報警
診斷報警	X	X	X	√；可參數化	x
診斷消息
診斷	√	X	X	√	X
電隔離
電流隔離數字量輸出
通道間每組點數	8	2	1	1	8
通道和背板總線之間	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合	√，光電耦合
隔離
隔離測試電壓	4000 VDC	1500 V AC	2000 V AC	1500 V AC	1500 V AC
連接
所需前連接器	20 針	20 針	40 針	40 針	20 針
外形尺寸
寬	80 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm
深	117 mm	120 mm	120 mm	120 mm	120 mm
重量
重量，約	500 g	190 g	320 g	320 g	250 g
