產品簡介

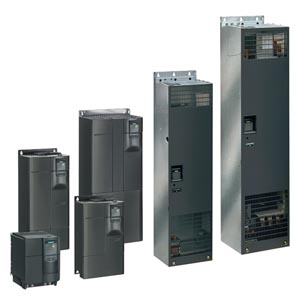

西門子MM430

產品價格：￥1

上架日期：2013-02-24 14:05:32

產地：德國

發貨地：上海

供應數量：不限

最少起訂：1臺

瀏覽量：229

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

產品
商品編號(市售編號)	6SE6430-2UD35-5FA0
產品說明	MICROMASTER 430 WITHOUT FILTER 3AC 380-480 V +10/-10% 47-63 HZ SQUARED TORQUE POWER 55 KW OVERLOAD 110% 60 S, 140% 3 S 850 X 350 X 320 (H X W X D) PROTECTION IP20 AMBIENT TEMP. -10 TO +40 DEG. C WITHOUT AOP/BOP
產品家族	未提供
產品生命周期 (PLM)	PM300:有效產品
價格數據
價格組
列表價格	顯示價格
客戶價格	顯示價格
金屬系數	未提供
交付信息
出口管制規定	ECCN : EAR99H / AL : 9I999
交付時間	3 天
凈重 (Kg)	56,000 Kg
產品尺寸 (W x L X H)	未提供
包裝尺寸	400.00 x 1200.00 x 620.00
包裝尺寸單位的測量	MM
數量單位	件
包裝數量	1
其他產品信息
EAN	4019169449700
UPC	未提供
商品代碼	85044088
LKZ_FDB/ CatalogID	DA51-L
產品組	9842
原產國	德國
符合 RoHs 標準	RoHS 合規開始日期: 01.04.2008
產品類別	A: 問題無關，即刻重復使用
電氣和電子設備使用后的收回義務類別	沒有電氣和電子設備使用后回收的義務

siemens

上海翰粵自動化系統有限公司

聯系人：杜振林（銷售工程師）

24小時銷售技術服務熱線：13296034298

電話（Tel）：+86-021-60531298

傳真（Fax）：+86-021-57657276

郵箱（Email）：18229514780@163.com

商務（ Q Q ）：894285417

網址(Web)： www.han-yue.com

地址（Add）：上海市松江區思賢路2399弄137號

Overview

應用

MICROMASTER 430 變頻器適用于多種變速驅動應用。其靈活性使之具有極為廣泛的應用范圍。它特別適合與工業泵和風機一起使用。

此變頻器具有以用戶為導向的性能和易于使用的特性。它比 MICROMASTER 420 （即帶人工和自動切換的優化的操作員面板）有更多的輸入和輸出，并且有適配軟件的功能。

設計

MICROMASTER 430 變頻器采用模塊化設計。操作員面板和通訊模塊很容易更換。

主要特性

引導調試簡單
模塊化結構允許組態的最大靈活性
六個可編程的獨立數字量輸入
兩個可量測的模擬量輸入(0 V 到 10 V， 0 mA 到 20 mA) 也可以被用作第 7 個 / 第 8 個數字量輸入
兩個可編程模擬量輸出（0 mA 到 20 mA）
三個可編程繼電器輸出
30 V DC/5 A，阻性負載
250 V AC/2 A，感性負載
因高脈沖頻率而獲得低噪音電機運轉,可調節（如果必要，可降額運行）。
電機和變頻器保護
在 PID 控制（電機分級）的基礎上，最多可以控制 3 臺附加驅動
接在主電源（帶外部旁路電路）上運行驅動
低能量方式
檢測泵的干運轉狀態（皮帶故障檢測）

選件（概述）

線性換向扼流圈
輸出扼流圈
LC 濾波器和正弦濾波器
密封盤
基本操作員面板 2（BOP-2），用于參數化變頻器
通訊模塊
- PROFIBUS
- DeviceNet
- CANopen
PC 連接套件
裝配套件，用于在控制柜門上安裝操作員面板
PC 啟動工具，可在 Windows 98/NT/2000/ME/XP Professional 系統中執行
通過 Drive ES 實現 TIA 集成

國際標準

MICROMASTER 430 變頻器符合歐盟低壓電器規范的要求。
MICROMASTER 430 變頻器帶有 CE 標記。
符合 u_L 和 cu_L認證
c-tick

機械特點

模塊化設計
工作溫度： –10 °C to +40 °C (+14 °F to +104 °F)
功率密度高，外殼結構緊湊
簡單的分離電纜連接，電源和電機連接，獲取最優電磁兼容性
可拆卸式操作面板
可拆卸式 I/O 板上無螺絲控制端子

性能特點

最新 IGBT 技術
數字式微處理器控制
磁通電流控制(FCC)，用于提高動態響應以及優化電機控制
線性V/f 特性曲線
平方 V/f 特性曲線
多點特性曲線（可編程 V/f 特性曲線）
快速重啟
滑動補償
電源失靈或故障之后自動重啟裝置
節能模式 （例如：使低速運行的泵停機）
電機分級（連接或斷開另外的電機，把一臺逆變器用作泵串級中的控制驅動）
手動 / 自動模式
負載轉矩監控（皮帶故障檢測, 檢測泵的干運轉狀態）
高級內置 PID 控制器，用于簡單過程控制
可編程加/減速，0 s 到 650 s
斜坡平滑
用于無脫扣操作的快速電流限制(FCL)
快速，可重復數字量輸入響應時間
使用兩個高分辨率 10 位模擬量輸入的精密調節
用于快速控制制動的復合制動器
四個跳越頻率
用于 IT 系統的可移動式“Y” 電容器(帶不接地電源，此“Y”電容器必須被拆掉，并且要安裝一個輸出電抗器)。

保護特征

過載能力
- 7.5 kW 到 90 kW：
  過載電流 1.4 x 3 s 額定輸出電流（即 140 % 過載能力）以及  1.1 x 60 s 額定輸出電流（即 110 % 過載能力）, 周期時間 300 s
- 110 kW 到 250 kW：
  過載電流 1.5 x 1 s 額定輸出電流（即 150 % 過載能力）以及  1.1 x 59 s 額定輸出電流（即 110 % 過載能力）, 周期時間 300 s
過電壓 / 欠電壓保護
逆變器過熱保護
用于 PTC 或者 KTY 的特殊直接連接，以保護電機
接地故障保護
短路保護
I²t 電機熱保護
鎖定電機保護
停止防護
參數互鎖

Technical Specifications

技術數據	MICROMASTER 430
電源電壓和功率范圍	380 V 到 480 V 3 AC ±10 %			7.5 kW – 250 kW （變轉矩）
電源頻率	47 Hz ~ 63 Hz
輸出頻率	適用于 7.5 kW 到 90 kW 的變頻器			0 Hz ~ 650 Hz
輸出頻率	適用于 110 kW 到 250 kW 的變頻器			0 Hz ~ 267 Hz
功率因數	≥ 0.95
變頻器效率	適用于 7.5 kW 到 90 kW 的變頻器			96 % 到 97 %
	適用于 110 kW 到 250 kW 的變頻器			97 % 到 98 %
	(更多內容可登錄以下網址： http://support.automation.siemens.com/WW/view/en/22978972)
過載能力	適用于 7.5 kW 到 90 kW 的變頻器			過載電流 1.4 x 額定輸出電流(即 140 % 過載能力) ，可以過載 3 s 和 1.1 x 額定輸出電流 (即 110 % 過載能力) ，可以過載 60 s，循環時間 300 s
過載能力	適用于 110 kW 到 250 kW 的變頻器			過載電流 1.5 x 額定輸出電流(即 150 % 過載能力) ，可以過載 1 s 和 1.1 x 額定輸出電流 (即 110 % 過載能力) ，可以過載 60 s，循環時間 300 s
沖擊電流	低于額定輸入電流
控制方法	線性 V/f 特性曲線；平方V/f特性曲線；多點特性曲線（可編程）V/f；磁通電流控制（FCC）；節能方式
脈沖頻率	適用于 7.5 kW 到 90 kW 的變頻器			4 kHz (標準型）  2 kHz – 16 kHz （2-kHz 為一檔）
脈沖頻率	適用于 110 kW 到 250 kW 的變頻器			2 kHz (標準型）  2 kHz – 4 kHz （2kHz 為一檔）
固定頻率	15，可編程
跳躍頻率范圍	4，可編程
設定值分辨率	0.01 Hz 數字  0.01 Hz 連續  10 bit 模擬
數字量輸入	6 個完全編程隔離的數字量輸入模塊；可切換 PNP/NPN
模擬量輸入	2 個可編程模擬量輸入 0 V - 10 V, 0 mA - 20 mA 和 –10 V - +10 V （AIN1） 0 V - 10 V 和 0 mA - 20 mA （AIN2）二者可用作第 7 / 8 數字量輸入
繼電器輸出	3，可編程， 30 V DC/5 A（阻性負載）， 250 V AC/2 A（感性負載）
模擬量輸出	2，可編程（0/4 mA – 20 mA）
串行接口	RS-485，選件 RS-232
電機電纜長度	適用于 7.5 kW 到 90 kW 的變頻器		無輸出扼流圈		最大 50 m（屏蔽）最大 100 m（未屏蔽）
	適用于 7.5 kW 到 90 kW 的變頻器		有輸出扼流圈		參見各型號選件
	適用于 110 kW 到 250 kW 的變頻器		無輸出扼流圈		最大 200 m（屏蔽）最大 300 m（未屏蔽）
	適用于 110 kW 到 250 kW 的變頻器		有輸出扼流圈		參見各型號選件
電磁兼容性	適用于 7.5 kW 到 90 kW 的變頻器				提供有帶內置 Class A 濾波器的變頻器
	適用于無濾波器的變頻器		7.5 kW - 15 kW		EMC 濾波器 Class B，符合 EN 55 011，作為選件提供
			18.5 kW - 90 kW		Schaffner Class B EMC 濾波器，符合 EN 55 011，作為選件提供
			110 kW - 250 kW		Class A EMC 濾波器，作為選件提供
制動	DC 制動，復合制動
防護等級	IP20
工作溫度范圍	適用于 7.5 kW 到 90 kW 的變頻器				-10 °C 到 +40 °C (+14 °F 到 +104 °F)
工作溫度范圍	適用于 110 kW 到 250 kW 的變頻器				0 °C to +40 °C (+32 °F to +104 °F)
貯存溫度	-40 °C 到 +70 °C (-40 °F 到 +158 °F)
相對濕度	95 %（無冷凝）
安裝高度	適用于 7.5 kW 到 90 kW 的變頻器				最大到海拔 1000 m ，無額定值降低
安裝高度	適用于 110 kW 到 250 kW 的變頻器				最大到海拔 2,000 m，無額定值降低
標準 SCCR (短路電流額定值) ¹⁾	FSC: 10 kA FSD, FSE, FSF, FSFX, FSGX:42 kA
保護性能，用于	欠電壓、過電壓、過載，接地故障、短路、失速防止、鎖定電機保護、電機過熱、變頻器過熱、參數更改保護
符合標準	適用于 7.5 kW 到 90 kW 的變頻器				U_L, cU_L, CE, c-tick
符合標準	適用于 110 kW 到 250 kW 的變頻器				U_L 不久將可供貨, cU_L不久將可供貨, CE
CE 標記	符合歐盟低壓指令 73/23/EEC
所需冷卻空氣體積流量、尺寸和重量（無選件）	機座號 (FS)	所需冷卻空氣體積流量(l/s)/(CFM)		H x W x D (mm)		重量，約
	C	54.9/116.3		245 x 185 x 195		5.7
	D	2 x 54.9/2 x 116.3		520 x 275 x 245		17
	E	2 x 54.9/2 x 116.3		650 x 275 x 245		22
	F 無濾波器	150/317.79		850 x 350 x 320		56
	F 帶濾波器	150/317.79		1150 x 350 x 320		75
	FX	225/478.13		1400 x 326 x 356		116
	GX	440/935		1533 x 326 x 545		174
		CFM：立方英尺/分鐘

1）適用于工業控制柜安裝，符合 NEC 標準 409/UL 508A。
詳細信息請瀏覽網址：
http://support.automation.siemens.com/WW/view/en/23995621

降額數據

脈沖頻率

輸出（400 V 3 AC 時）	額定輸出電流，[A] 用于脈沖頻率
[kW]	2 kHz	4 kHz	6 kHz	8 kHz	10 kHz	12 kHz	14 kHz	16 kHz
7.5	19.0	19.0	17.1	15.2	13.3	11.4	9.5	7.6
11.0	26.0	26.0	24.7	23.4	20.8	18.2	15.6	13.0
15.0	32.0	32.0	28.8	25.6	22.4	19.2	16.0	12.8
18.5	38.0	38.0	36.1	34.2	30.4	26.6	22.8	19.0
22	45.0	45.0	40.5	36.0	31.5	27.0	22.5	18.0
30	62.0	62.0	55.8	49.6	43.4	37.2	31.0	24.8
37	75.0	75.0	71.3	67.5	60.0	52.5	45.0	37.5
45	90.0	90.0	81.0	72.0	63.0	54.0	45.0	36.0
55	110.0	110.0	93.5	77.0	63.3	49.5	41.3	33.0
75	145.0	145.0	123.3	101.5	83.4	65.3	54.4	43.5
90	178.0	178.0	138.0	97.9	84.6	71.2	62.3	53.4
110	205.0	180.4	-	-	-	-	-	-
132	250.0	220.0	-	-	-	-	-	-
160	302.0	265.8	-	-	-	-	-	-
200	370.0	325.6	-	-	-	-	-	-
250	477.0	419.8	-	-	-	-	-	-

符合標準

CE 標記

MICROMASTER 變頻器符合低壓指令 73/23/EEC。

低壓規程

變頻器符合歐盟官方期刊發布的以下標準：

EN 60 204

機械設備及機器電氣設備安全

EN 61,800-5-1

電動傳動系統，調速，Part 5-1：電氣、熱和能量安全要求

機器規程

變頻器適合在機器內安裝。機器規程 89/392/EEC 需要單獨的合格證。必須由工廠建設單位或機器安裝單位提供。

EMC 規程

EN 61,800-3

變速電氣傳動
Part 3： EMC 產品標準包括特殊的測試程序。

全新 EMC 產品標準 EN 61 800-3 適用于電氣傳動系統（從 2005 年 7 月 1 日開始）。先前標準 EN 61 800-3/A11 的過渡期自 2001 年 2 月起，至 2007 年 10 月 1 日結束。以下解釋適用于西門子 6SE6 系列變頻器：

EMC 產品標準 EN 61 800-3 不直接適用于變頻器，但適用于 PDS（電力傳動系統）,該系統由全套的電路、電機、電纜和變頻器組成。
通常，變頻器只能由有資質的合格專業人員負責在機器或設備內安裝。因此，變頻器僅能作為沒有經過 EMC 產品標準 EN 61 800-3 認證的部件使用。但變頻器使用手冊中規定了在哪些條件下如果變頻器擴展成為 PDS，即可符合產品標準。對于 PDS，由于遵循變速傳動系統產品標準 EN 61 800-3，所以也符合歐盟 EMC 指令。根據 EMC 指令，變頻器本身不需要標記。
全新 EN 61 800-3（2005 年 7 月版）不再區分“一般適用”和“限制適用”。然而，不同類別 C1 和 C4 需根據適用場地的 PDS 環境進行定義：
- 類別 C1：
  額定電壓 < 1000 V 的傳動系統，可在第一環境中使用
- 類別 C2：
  額定電壓 < 1000 V 、通過插入式設備連接的固定位置傳動系統，如果用在第一環境中，其安裝和啟動必須由合格的 EMC 人員來完成。報警信息必須提供。
- 類別 C3：
  額定電壓 < 1000 V 的傳動系統，只能在第二環境中使用。報警信息必須提供。
- 類別 C4：
  額定電壓 ≥ 1000 V 或額定電流 ≥ 400 A 的傳動系統，可在第二環境中的復雜系統中使用。還必須制定 EMC 方案
EMC 產品標準 EN 61 800-3 中，有關對傳導干擾電壓和輻射干擾的限制的指示，用于所謂的“第二環境”（=工業供電系統，非民用）。這些限制低于 EN 55 011 標準中有關 A 類濾波器的限制。如果未濾波變頻器作為系統的一部分，上位饋電一側配備有電源濾波器，則該變頻器可以應用于工業環境。
符合 EMC 產品標準 EN 61 800-3 的 PDS 可通過 MICROMASTER 進行安裝（參見產品安裝指南）。標題為“MICROMASTER 部件和 PDS 類別概述”的表格以及 MICROMASTER 訂貨資料中說明了哪些部件可支持相應 PDS 直接安裝。
一般來說，符合 EN 61 800 系列標準的電氣傳動系統產品標準（第 3 部分涵蓋了EMC 主題）和設備/系統/機器的產品標準必須有所區分，以避免變頻器在實際使用過程中出現任何變化。變頻器總作為 PDS 的一部分，而 PDS 又是機器的一部分，因此，機器制造必須按照機器和環境的類型遵守各類標準，例如有關電源諧波的 EN 61 000-3-2 標準以及無線電干擾的 EN 55 011 標準。因此，只根據 PDS 產品標準是不夠的。
對于電源諧波的限制，PDS 遵循 EMC 產品標準 EN 61 800-3，表明也符合 EN 61 000-3-2 和 EN 61 000-3-12 標準。
不考慮 MICROMASTER 和其部件的配置，機器制造廠商還應該以其他方式對機器進行修改，以符合歐盟批準的 EMC 規格。通常，由于 EMC 產品標準適用于機器，所以符合歐盟批準的 EMC 規格。如果不適用于機器，則采用一般標準，如 DIN EN 61 000-x-x。主要的是，電源連接點和機器外側的傳導干擾和輻射干擾電壓應不超出相應的限制。采用何種技術來保證這點，是不確定的。

MICROMASTER 部件和 PDS 類別概述


第一環境（住宅、商業）	C1 類未濾波設備和帶低漏電流的外置 Class B 濾波器
第一環境（住宅、商業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備和報警信息或未濾波設備、外置 Class A 濾波器設備及報警信息
第二環境（工業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備注: 若使用 Class B 濾波器，可超出 EN 61 800-3 標準要求。
	C3 級集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備報警信息是必要的注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。
	C4 級未濾波設備和外置 Class A 濾波器設備必須制定 EMC 方案注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。

電磁兼容性

如果遵照特定產品的安裝指南進行安裝，則不會產生不允許的電磁輻射。

下表列出有關 MICROMASTER 變頻器干擾產生及抗干擾的測量結果。

依據規格，變頻器安裝使用屏蔽電機電纜和屏蔽控制電纜。

EMC 現象標準/測試		相關標準	限值
輻射干擾 EN 61 800-3	通過電源電纜	150 kHz － 30 MHz	未濾波設備，未測試。所有設備配有內置/外置濾波器依據濾波器的類型和 C1 級：限值符合 EN 55 011, Class B C2 級：限值符合 EN 55 011, Class A, Group 1。此外,帶內置/外置濾波器的所有設備符合 C3 級安裝的限值。限值符合 EN 55 011, Class A, Group 2。
輻射干擾 EN 61 800-3	傳動系統產生	30 MHz 到 1 GHz	所有設備。限制符合 EN 55 011, Class A, Group 1。
ESD 抗干擾性符合 EN 61 000-4-2	ESD，通過空氣放電	測試嚴重等級 3	8 kV
ESD 抗干擾性符合 EN 61 000-4-2	ESD，通過接觸放電	測試嚴重等級 3	6 kV
電場抗干擾性符合 EN 61 000-4-3	裝置電場	測試嚴重等級 3 80 MHz 到 1 GHz	10 V/m
抗沖擊干擾性符合 EN 61 000-4-4	適用于所有電纜端接	測試嚴重等級 4	4 kV
抗浪涌性符合 EN 61 000-4-5	適用于電源電纜	測試嚴重等級 3	2 kV
抗 RFI 輻射性，傳導符合 EN 61 000-4-6	適用于電源電纜、電機電纜和控制電纜	測試嚴重等級 3 0.15 MHz 到 80 MHz 80 % AM (1 kHz)	10 V
