產品簡介

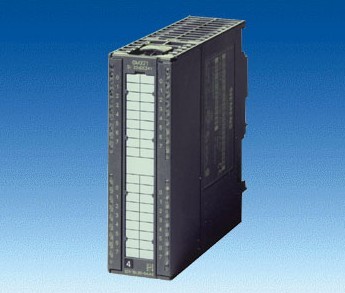

西門子s7-300數字量模塊選型

產品價格：￥1.00

上架日期：2015-01-27 15:48:11

產地：德國

發貨地：上海

供應數量：不限

最少起訂：1臺

瀏覽量：357

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

原裝進口西門子s7-300數字量模塊選型及報價 西門子SM321 /322/ 323 DIDO信號輸入輸出繼電器模塊

西門子開關量輸入/輸出模板

上海贊國自動化科技有限公司聯系人：葛楓（銷售工程師）
24小時銷售技術服務熱線：15900592105
電話（Tel）：+86-021-31129872
傳真（Fax）：+86-021-67633621
郵箱（Email）：930875943@qq.com
商務（ Q Q ）：930875943
地址（Add）：上海市松江區思賢路1855弄91號

S7-300 輸入/輸出擴展模塊選型表

SM321 di輸入模塊

SM 322 do數字量信號輸出、

SM 323 di do 輸入輸出

1、通用型擴展模塊
SM 321數字量輸入模塊
系列號	產品圖片	描述	選型型號
SM321	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	16點輸入，24VDC	6ES7 321-1BH02-0AA0
		16點輸入，24VDC，低態有效	6ES7 321-1BH50-0AA0
		32點輸入，24VDC	6ES7 321-1BL00-0AA0
		16點輸入，24-48VDC	6ES7 321-1CH00-0AA0
		16點輸入，48-125VDC	6ES7 321-1CH20-0AA0
		16點輸入，24VDC，用于等時線模式下運行	6ES7 321-1BH10-0AA0
		32點輸入，120VAC	6ES7 321-1EL00-0AA0
		8點輸入，120/230VAC	6ES7 321-1FF01-0AA0
		8點輸入，120/230VAC與公共電位單獨連接	6ES7 321-1FF10-0AA0
		16點輸入，120/230VAC	6ES7 321-1FH00-0AA0
		16點輸入，24VDC，用于等時線模式下運行；具有診斷能力	6ES7 321-7BH01-0AB0
SM 322 數字量輸出模塊
系列號	產品圖片	描述	選型型號
SM322	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	8點輸出，24VDC，2A	6ES7 322-1BF01-0AA0
		16點輸出，24VDC，0.5A	6ES7 322-1BH01-0AA0
		16點輸出，24VDC，0.5A，高速	6ES7 322-1BH10-0AA0
		32點輸出，24VDC，0.5A	6ES7 322-1BL00-0AA0
		8點輸出，24VDC，0.5A，診斷能力	6ES7 322-8BF00-0AB0
		16點輸出，24-48VDC，0.5A	6ES7 322-5GH00-0AB0
		8點輸出，48-125VDC，1.5A	6ES7 322-1CF00-0AA0
		8點輸出，120/230VAC，1A	6ES7 322-1FF01-0AA0
		8點輸出，120/230VAC，2A	6ES7 322-5FF00-0AB0
		16點輸出，120/230VAC，1A	6ES7 322-1FH00-0AA0
		32點輸出，120VAC，1A	6ES7 322-1FL00-0AA0
		8點輸出，繼電器，2A	6ES7 322-1HF01-0AA0
		8點輸出，繼電器，5A	6ES7 322-1HF10-0AA0
		8點輸出，繼電器，5A，帶過壓RC 濾波器保護	6ES7 322-5HF00-0AB0
		16點輸出，繼電器，8A	6ES7 322-1HH01-0AA0
SM 323、SM327 數字量輸入/輸出模塊（混合型）
系列號	產品圖片	描述	選型型號
SM323	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	8輸入，8輸出	6ES7 323-1BH01-0AA0
SM323	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	16輸入，16輸出	6ES7 323-1BL00-0AA0
SM327	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	8點輸入，8點輸入或輸出（可設置）	6ES7 327-1BH00-0AB0
SM 331模擬量輸入模塊
系列號	產品圖片	描述	選型型號
SM 331	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	8點模擬量輸入，13位分辨率	6ES7 331-1KF01-0AB0
		8點模擬量輸入，9/12/14位分辨率	6ES7 331-7KF02-0AB0
		2點模擬量輸入，9/12/14位分辨率	6ES7 331-7KB02-0AB0
		8點模擬量輸入，增強型16位分辨率	6ES7 331-7NF00-0AB0
		8點模擬量輸入，增強型16位分辨率，4通道模式	6ES7 331-7NF10-0AB0
		8點模擬量輸入，14位分辨率，用于等時模式下運行	6ES7 331-7HF01-0AB0
		8點模擬量輸入，用于熱電阻	6ES7 331-7PF00-0AB0
		8點模擬量輸入，用于熱電偶	6ES7 331-7PF10-0AB0
SM 332 模擬量輸出模塊
系列號	產品圖片	描述	選型型號
SM 332	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	4點模擬量輸出	6ES7 332-5HD01-0AB0
		4點模擬量輸出，15位	6ES7 332-7ND01-0AB0
		2點模擬量輸出	6ES7 332-5HB01-0AB0
		8點模擬量輸出	6ES7 332-5HF00-0AB0
SM 334、SM 335模擬量輸入/輸出模塊（混合型）
系列號	產品圖片	描述	選型型號
SM 334	（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）	4模擬量輸入，2模擬量輸出	6ES7 334-0CE01-0AA0
SM 334		4模擬量輸入，2模擬量輸出；電阻測量，Pt100	6ES7 334-0KE00-0AB0
SM 335		4模擬輸入，4模擬輸出， 1脈沖輸入和編碼器供電	6ES7 335-7HG01-0AB0
SM 335		SM 335干擾抑制濾波器。實現對SIMATIC S7的噪聲抑制，該濾波器連接到SM 335的24V 電源電路，最多可以保護4個SM 335 模塊	6ES7 335-7HG00-6AA0

、模塊附件
系列號	產品圖片	描述	選型型號
前連接器（用于外部電線和模塊的連接）		20針，螺釘型前連接器（用于16通道）	6ES7 392-1AJ00-0AA0
		20針，彈簧型前連接器（用于16通道）	6ES7 392-1BJ00-0AA0
		40針，螺釘型前連接器（用于32通道）	6ES7 392-1AM00-0AA0
		40針，彈簧型前連接器（用于32通道）	6ES7 392-1BM01-0AA0

文檔:	SIMATIC S7-300 S7-300模塊數據 (02/2013, 中文)
主題類型:	結構

數字量輸入模塊：

屬性概述

下表顯示數字量輸入模塊的基本屬性

列表: 數字量輸入模塊：

屬性	模塊
	SM 321; DI 64 x 24V; Sinking/Sourcing	SM 321; DI 32 x DC24V	SM 321; DI 32 x AC120V	SM 321; DI 16 x DC24V
	(-1BP00-)	(-1BL00-)	(-1EL00-)	(-1BH02-)
輸入數量	64 DO；按每組 16 個隔離	32 DI；按每組 16 個隔離	32 DI；按每組 8 個隔離	16 個 DI；按每組 16 個進行隔離
額定輸入電壓	24 VDC	24 VDC	120 VAC	24 VDC
適用于...	-	2 線、3 線和 4 線制接近開關 (BERO)
支持等時同步模式	-	-	-	-
可編程診斷	-	-	-	-
診斷中斷	-	-	-	-
邊沿觸發硬件中斷	-	-	-	-
可調整輸入延時	-	-	-	-
特性	-	-	-	-

列表: 數字量輸入模塊（續）

屬性	模塊
	SM 321; DI 16 x DC24V High Speed	SM 321; DI 16 x DC24V，帶有過程和診斷中斷	SM 321; DI 16 x DC 24V/125V，帶有過程和診斷中斷	SM 321; DI 16 x DC24V; 源輸入	SM 321; DI 16 x UC24/48V
	(-1BH10-)	(-7BH01-)	(-7EH00-)	(-1BH50-)	(-1CH00-)
輸入數量	16 個 DI；按每組 16 個進行電氣隔離	16 個 DI；按每組 16 個進行電氣隔離	16 個 DI；按每組 16 個進行隔離	16 個 DI，源輸入，按每組 16 個進行電氣隔離	16 個 DI；按每組 1 個進行隔離
額定輸入電壓	24 VDC	24 VDC	24 VDC - 125 VDC	24 VDC	24 VDC 到 48 VDC 24 VAC 到 48 VAC
適用于...	開關； 2 線、3 線和 4 線制接近開關 (BERO)
支持等時同步模式	√	√	-	-	-
可編程診斷	-	√	√	-	-
診斷中斷	-	√	√	-	-
邊沿觸發硬件中斷	-	√	√	-	-
可調整輸入延時	-	√	√	-	-
特性	快速模塊；尤其適用于等時同步模式	每 8 個通道 2 個短路保護傳感器電源；支持外部冗余傳感器電源	---	---	---

列表: 數字量輸入模塊（續）

屬性	模塊
	SM 321; DI 16 x DC48-125V	SM 321; DI 16 x AC120/230 V	SM 321; DI 16 x NAMUR	SM 321; DI 8 x AC 120/230V	SM 321; DI 8 x AC 120/230 V ISOL
	(-1CH20-)	(-1FH00-)	(-7TH00-)*	(-1FF01-)	(-1FF10-)
輸入數量	16 DI；按每組 4 個隔離	16 DI；按每組 4 個隔離	16 DI；按每組 2 個隔離	8 個 DI；按每組 2 個進行隔離	8 個 DI；按每組 2 個進行隔離
額定輸入電壓	120/230 VAC	120/230 VAC	24 VDC	120/230 VAC	120/230 VAC
適用于...	開關； 2 線、3 線和 4 線制接近開關 (BERO)	2 線制/3 線制 AC 接近開關	NAMUR 編碼器	2 線制/3 線制 AC 接近開關
支持等時同步模式	-	-	-	-	-
可編程診斷	-	-	-	-	-
診斷中斷	-	-	√	-	-
邊沿觸發硬件中斷	-	-	-	-	-
可調整輸入延時	-	-	-	-	-
特性	---	---	帶有單通道診斷和大量控制功能的模塊	---	---

* 在手冊《用于過程自動化的 ET 200M 信號模塊》中對此模塊進行了說明

文檔:	SIMATIC S7-300 S7-300模塊數據 (02/2013, 中文)
主題類型:	結構

數字量輸出模塊

屬性概述

下表給出了數字量輸出模塊的基本屬性

列表: 數字量輸出模塊

屬性	模塊
屬性	SM 322; DO 64 x DC24V/0,3A Sourcing (-1BP00-)	SM 322; DO 64 x DC 24V/0,3A Sinking (-1BP50-)		SM 322; DO 32 x DC24V/0,5A (-1BL00-)	SM 322; DO 32 x AC120/230V/1A (-1FL00-)		SM 322; DO 16 x DC24V/0,5A (-1BH01-)
輸出點數	64 DO；按每組 16 個隔離	64 DO；按每組 16 個隔離		32 DO；按每組 8 個隔離	32 DO；按每組 8 個隔離		16 DO；按每組 8 個隔離
輸出電流	3 A	3 A		0.5 A	1.0 A		0.5 A
額定負載電壓	24 VDC	24 VDC		24 VDC	24 VDC		24 VDC
適用于...	電磁閥、DC 接觸器和信號燈
支持等時同步模式	不支持	不支持	不支持			不支持	不支持
可編程診斷	不支持	不支持	不支持			不支持	不支持
診斷中斷	不支持	不支持	不支持			不支持	不支持
替換值輸出	不支持	不支持	不支持			不支持	不支持
特性	-

列表: 數字量輸出模塊（續）

屬性	模塊
屬性	SM 322; DO 16 x DC24V/0,5A High Speed (-1BH10-)	SM 322; DO 16 x UC24/48 V (-5GH00-)	SM 322; DO 16 x AC120/230V/1A (-1FH00-)	SM 322; DO 16 x DC24V/0,5A (-8BH00-)* (-8BH01-) * (-8BH10-)	SM 322; DO 8 x DC24V/2A (-1BF01-)
輸出點數	16 DO；按每組 8 個隔離	16 DO；按每組 1 個隔離	16 DO；按每組 8 個隔離	16 DO；按每組 4 個隔離	8 DO；按每組 4 個隔離
輸出電流	0.5 A	0.5 A	1 A	0.5 A	2 A
額定負載電壓	24 VDC	24 VDC 到 48 VDC 24 VAC 到 48 VAC	120/230 VAC	24 VDC	24 VDC
適用于...	電磁閥、DC 接觸器和信號燈
支持等時同步模式	支持	不支持	不支持	不支持	不支持
可編程診斷	不支持	支持	不支持	支持	不支持
診斷中斷	不支持	支持	不支持	支持	不支持
替換值輸出				支持	不支持
特性	快速模塊；尤其適用于等時同步模式	-	-	支持冗余負載控制；大量控制功能	-

列表: 數字量輸出模塊（續）

屬性	模塊
屬性	SM 322; DO 8 x DC24V/0,5A 帶有診斷中斷 (-8BF00-)	SM 322; DO 8 x DC48-125V/1,5A (-1CF00-)	SM 322; DO 8 x AC120/230 V/2A (-1FF01-)	SM 322;DO 8 x AC120/230 V/ 2A ISOL (-5FF00-)
輸出點數	8 DO；按每組 8 個隔離	8 DO；按每組 4 個電氣隔離，帶反極性保護	8 DO；按每組 4 個隔離	8 DO；按每組 1 個隔離
輸出電流	0.5 A	1.5 A	2 A	2 A
額定負載電壓	24 VDC	48 VDC 到 125 VDC	120/230 VAC	120/230 VAC
適用于...	電磁閥、DC 接觸器和信號燈		AC電磁閥、接觸器、電機啟動器、FHP電機和信號燈。
支持等時同步模式	不支持	不支持	不支持	不支持
可編程診斷	支持	不支持	不支持	支持
診斷中斷	支持	不支持	不支持	支持
替換值輸出	支持	不支持	不支持	支持
特性	支持冗余負載控制	-	熔斷器熔斷顯示。可更換每組的熔斷器	-

* 在手冊《用于過程自動化的 ET 200M 信號模塊》中對此模塊進行了說明。可在 Internet 上找到該手冊。

文檔:	SIMATIC S7-300 S7-300模塊數據 (02/2013, 中文)
主題類型:	結構

數字量 IO 模塊

屬性概述

下表顯示數字量 IO 模塊的基本屬性

列表: 數字量 IO 模塊

屬性	模塊
屬性	SM 323; DI 16/DO 16 x DC 24 V/ 0,5 A (-1BL00-)	SM 323; DI 8/DO 8 x DC 24 V/0,5 A (-1BH01-)		SM 327; DI 8/DX 8 x DC 24 V/0,5 A, 可編程 (-1BH00-)
輸入點數	16 點輸入，每組 16 個電氣隔離	8 點輸入，按每組 8 個電氣隔離		8 點數字量輸入，加上 8 點可獨立編程的輸入/輸出，每組 16 個電氣隔離
輸出點數	16 點輸出，每組 8 個電氣隔離	8 點輸出，電氣隔離為 8 組
額定輸入電壓	24 VDC	24 VDC		24 VDC
輸出電流	0.5 A	0.5 A		0.5 A
額定負載電壓	24 VDC	24 VDC		24 VDC
輸入適用于...	開關以及 2-/3-/4 線接近開關 (BERO)。
輸出適用于...	電磁閥、DC 接觸器和信號燈
支持等時同步模式	不支持	不支持		不支持
可編程診斷	不支持	不支持		不支持
診斷中斷	不支持	不支持		不支持
邊沿觸發硬件中斷	不支持	不支持		不支持
可編程輸入延時	不支持	不支持		不支持
替換值輸出	不支持	不支持		不支持
特性	-		8 個可各自組態的輸入或輸出；可以回讀輸入，例如用于診斷
