7KM2112-0BA00-3AA0(PAC3200多功能測量?jī)x表)現貨供應
SENTRON PAC3200是一種用于面板安裝的高性能電力儀表，可用來計量、顯示配電系統的 50 個測量變量，集遙測、
遙信、遙控于一體，大尺寸 LCD 圖形中文顯示屏。PAC3200本體集成以太網接口，支持 MODBUS TCP協議。
■SENTRON PAC3200 性能特點
·應用：盤面儀表、電氣設備遠程控制、基本電能質量監測
·遙測：三相電壓、電流、功率、功率因數、頻率、電度等
·遙信：開關運行狀態或故障狀態等信號，本體帶1個DI、DC24V
·遙控：遠程控制分或合閘，本體帶1個DO
·通訊：集成以太網接口，支持Modbus TCP
·通訊擴展：可插接PROFIBUS-DP和MODBUS-RTU通訊模塊
·大尺寸LCD圖形顯示屏，中文或多語言顯示
·采用標準型密封，防護等級達到 IP65
·結構緊湊，占用空間小
現促銷：PLC-200CN 7MF/7MH/7KM系列產品
財富熱線：136 5259 2814 楊?yuàn)檴?nbsp; QQ：2987421384
優勢產品：7ME電磁流量計.7MF壓力變送器.7MH稱重模塊傳感器.7ML超聲波物位儀.
7MC溫度傳感器.7KM多功能儀表.PLC200/300/400.ET200.6DR閥門定位器.變頻器.
6AV觸摸屏
7KM系列以下產品現貨且特價銷售
7KM2112-0BA00-3AA0
7KM2111-1BA00-3AA0
7KM3133-0BA00-3AA0
7KM4212-0BA00-3AA0
7KM9300-0AB00-0AA0
7KM9300-0AE00-0AA0
7KM9300-0AM00-0AA0
7KM9200-0AB00-0AA0
多功能測量?jī)x表PAC3200：
螺釘形接線端子
7KM2112-0BA00-3AA0
7KM2111-1BA00-3AA0
電纜頭接線端子
7KM2112-0BA00-2AA0
多功能測量?jī)x表PAC4200：
螺釘形接線端子
7KM4212-0BA00-3AA0
7KM4212-0BA00-2AA0
擴展模塊：
PAC4200的擴展模塊
7KM9200-0AB00-0AA0
■SENTRON PAC3200 性能指標
瞬間時有效值
電壓 線電壓/相電壓
電流 每相
視在、有功和無功功率 每相和總計
功率因數 每相和總計
頻率
電壓和電流的總諧波失真 每相
最小/最大值 不歸零指針功能
平均值 所有相位
通過計數器檢測功率
有功功率 輸入/恢復，高/低電價
無功功率 正/負，高/低電價
視在功率 高/低電價
每個測量周期內的功率需求 有功和無功功率的平均額定值
可選擇的測量周期?? 1到60分鐘
在測量周期內的最小/最大額定值
小時計數器 耗電組件運行時間
通用計數器 比如檢測外部計數器的功率脈沖等
精確度
電壓和電流 0.2﹪
額定值 0.5﹪
有功功率 符合IEC 62053-22的0.5S類
無功功率 符合IEC 62053-23的0.5S類
監控功能
限值監控 最多為6個限值
限值的簡單邏輯關系
相位不對稱
通信
Ethernet 集成，支持Modbus TCP 10Mbit/sec
PROFIBUS DP 可選的擴展模塊
通過面板設置參數
通過設備數據庫文件選擇測量值傳輸功能
支持從9.6Kbit/sec到12Mbit/sec的所有波特率
輸入/輸出
數字輸入 多功能 1
數字輸出 多功能 1
常規功能
密碼保護
技術數據
兩象限（輸入）/四象限（輸入和恢復）測量?? 4Q
在單/多相位網絡中 測量?? 1ph,2ph或3ph
適用的網絡 TN,TT,IT
信號檢測 連續
電壓輸入 可以在不使用變壓器的情況下直接連接最多的三角/星型網絡 690V/400V（CATⅢ）
電流輸入 可以在設備上設置 x/1A或x/5A
輔助電壓 交流直流 交流95…240V（10﹪）直流140…340V（10﹪）
尺寸（長*寬*厚） 不帶模塊的安裝厚度
帶模塊的安裝厚度 96*96*56
96*96*78
防護等級 前方
后方 IP65
IP20
工作溫度 ℃ -5…+55
顯示器 類型 背光圖形LCD
?分辨率（像素） 128*96
文本顯示?? 中文及其他語言
PAC3200的擴展模塊

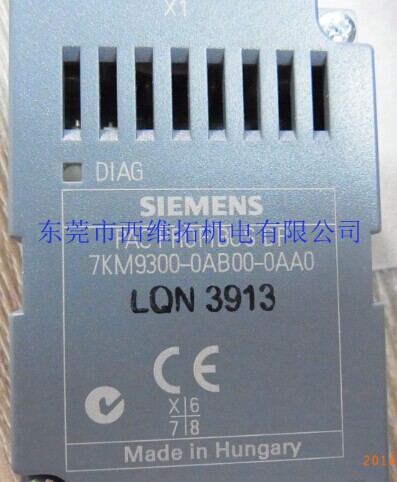

7KM9300-0AB00-0AA0
PAC3200和PAC4200的擴展模塊
7KM9300-0AM00-0AA0
多功能測量?jī)x表PAC3100：
7KM3133-0BA00-3AA0
