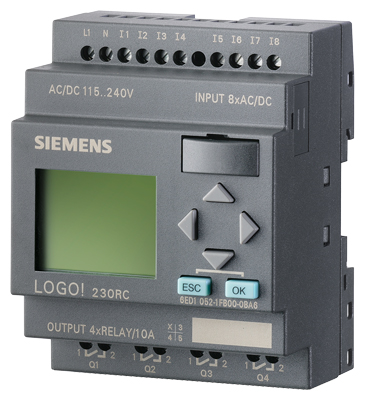

| 型號 | 6ED1 052-1CC01-0BA6 | 6ED1 052-1MD00-0BA6 | 6ED1 052-1HB00-0BA6 | 6ED1 052-1FB00-0BA6 |
| 供電電壓 | ||||
| 12 V DC | √ | |||
| 24 V DC | √ | √ | √ | |
| 115 V DC | √ | |||
| 230 V DC | √ | |||
| 允許范圍,下限(DC) | 20.4 V | 10.8 V | 20.4 V | 100 V |
| 允許范圍,上限(DC) | 28.8 V | 28.8 V | 28.8 V | 253 V |
| 24 V AC | √ | |||
| 115 V AC | √ | |||
| 230 V AC | √ | |||
| 日時鐘 | ||||
| 定時開關塊 | ||||
|
80 h | 80 h | 80 h | 80 h |
| 數字量輸入 | ||||
| 數字量輸入點數 | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8 | 8 |
| 數字量輸出 | ||||
| 數字量輸出點數 | 4；晶體管 | 4；繼電器 | 4；繼電器 | 4；繼電器 |
| 短路保護 | √; 電子式 (1A) | ×; 需要外部熔斷器 | ×; 需要外部熔斷器 | ×; 需要外部熔斷器 |
| 輸出電流 | ||||
|
0.3 A | |||
| 繼電器輸出 | ||||
| 觸點分?jǐn)嗄芰?/span> | ||||
|
3 A | 3 A | 3 A | |
|
10 A | 10 A | 10 A | |
| EMC | ||||
| 射頻干擾輻射符合 EN 55 011 | ||||
|
√；無線電干擾抑制，符合標準 EN55011, Limit Value Class B | √ | √ | √ |
| 環境條件 | ||||
| 工作溫度 | ||||
|
0 °C | 0 °C | 0 °C | 0 °C |
|
55 °C | 55 °C | 55 °C | 55 °C |
| 防護等級 | ||||
| IP20 | √ | √ | √ | √ |
| 標準與認證 | ||||
| CSA 認證 | √ | √ | √ | √ |
| UL 認證 | √ | √ | √ | √ |
| FM 認證 | √ | √ | √ | √ |
| 船運認證 | √ | √ | √ | √ |
| 根據 IEC1131 進行開發 | √ | √ | √ | √ |
| 符合 VDE 0631 | √ | √ | √ | √ |
| 安裝 | ||||
| 安裝 | 35 mm DIN 導軌，4 個單元寬度 | 35 mm DIN 導軌，4 個單元寬度 | 35 mm DIN 導軌，4 個單元寬度 | 35 mm DIN 導軌，4 個單元寬度 |
| 尺寸和重量 | ||||
| 尺寸 | ||||
|
72 mm | 72 mm | 72 mm | 72 mm |
|
90 mm | 90 mm | 90 mm | 90 mm |
|
55 mm | 55 mm | 55 mm | 55 mm |
