　　　　　　特種工件螺絲緊固專用設備
一、設備作用：
     先將擰有螺絲的工件放入工作臺，然后使用抽真空專用部件壓緊工件開始抽真空，待抽真空達標后，擰緊螺絲，此時工件生產完畢。

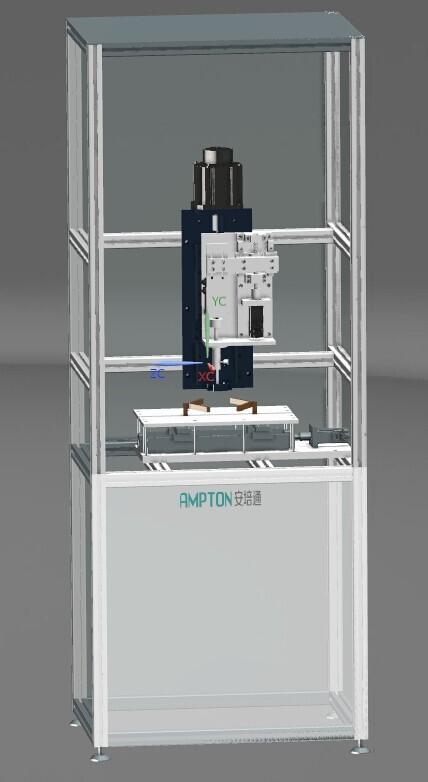

二、設計概述:
　　　1 、采用標準鋁型材作為設備的主框架，設備操作臺高度在1.2米—1.5米左右，方便工人操作；
　　　2、 工作臺安裝一套機械式自收縮夾具，采用電機驅動，工件放入后，模具自動夾緊，然后通過產品外圓定位（該設想必須取決產品螺紋孔中心與產品外圓中心的同心度精度，并且需要測量與實驗）；
　　　如果上述要求不能滿足，工作臺必須設置自動對中系統，否則套筒無法準確對準螺絲。工作臺對中系統需要2個坐標軸的移動來實現，通過工業CCD相機進行拍照，獲取工件中間圓形沉孔的位置坐標，通過控制器計算并發出響應指令，使工件自動對中，以達到加工要求。
　　　3、 工作部件分為三個系統：抽真空密封、旋轉、旋轉進給。這三個部分均采用伺服或步進電機驅動，由于需要扭矩并不大，因此結構可以相對緊湊。（具體結構待后期完善）
　　　4、 控制系統采用歐姆龍PLC作為控制核心，抽真空密封部件增加真空傳感器，檢測真空度；同時增加壓力傳感器（或者部件測距傳感器），控制該部件與工件之間的接觸壓力。旋轉部件增加扭矩傳感器，控制螺絲擰緊的力度。旋轉進給通過計算自動控制進給量，控制擰螺絲的部件隨動。
