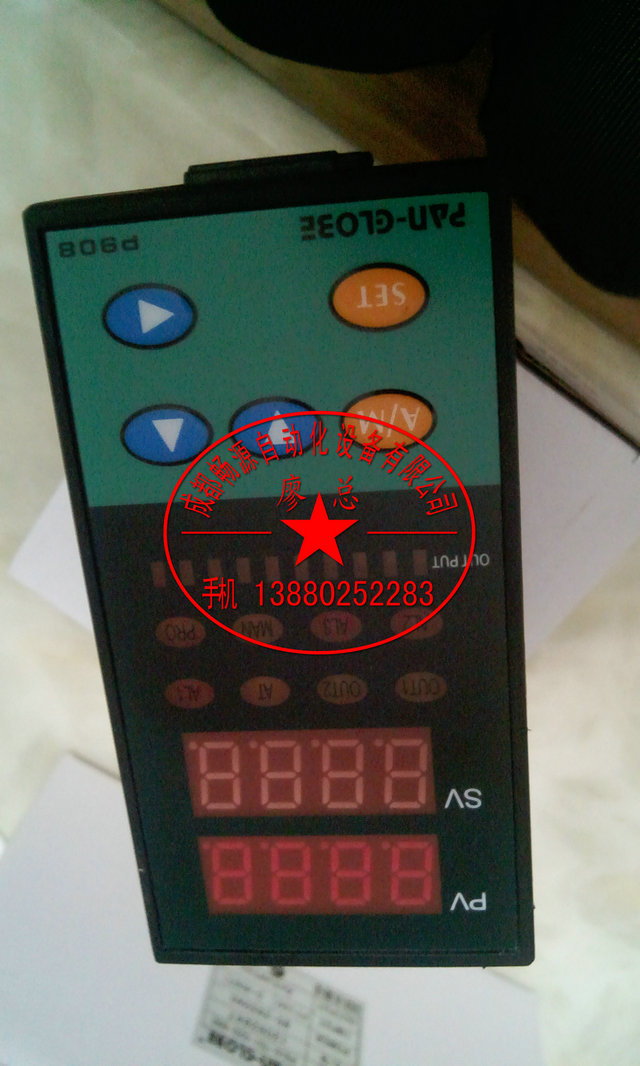

P908-A01-010-001/p908-302-010-200
聯(lián)系人:何小姐 電話:15388201229
■動作時間特性(參考值)
●逆時動作型的過載要素的動作時間特性 *●啟動時鎖定·瞬時動作型的過載要素
時間刻度倍率： ×1時間刻度倍率： ×4的動作時間特性
●缺相要素的動作特性●缺相要素的動作時間特性
*逆時是指
動作時間由于過電流變大而改變。
過電流越大動作時間就越短。
■三相不平衡電流及不平衡率
●通過圖表計算的實例
P908-A01-010-001/p908-302-010-200
假設馬達的電流為R相＝100A、S相＝60A、T相＝
70A，則此電流比為R：S：T＝1：0.6：0.7，取圖中
橫軸方向R相的“1”、右側縱軸方向S相的“0.6”、
左側縱
軸方向T相的“0.7”，則R相的“1”的底邊與“0.6”
和“0.7”的圓弧交點形成一個三角形。圖中所畫出
的圓即表示不平衡率，按照上述求出的S相(0.6)和T
相(0.7)的交點位置求不平衡率，則值為36％左右，
這就是說，R相(100A)、S相(60A)、T相(70A)不平衡。
不必拘泥于圖中所示的R、S、T，最大電流的相為橫
軸方向。
不平衡率
不平衡三相回路的逆相部分
