中間繼電器DZY-202用途
本系列中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
中間繼電器DZY-202結構及原理1. 本繼電器為閥型電磁式繼電器。線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈開。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
2. 本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。
3. 根據繼電保護的中間繼電器常與信號繼電器同時使用的情況，本繼電器X型產品附有聯動的動作信號指示與復歸機構，并有一對帶機械保持的動合觸點以接通遠方信號，即完全可以將聯動的信號繼電器省掉，這對提高保持裝置的可靠性，簡化接線，降低成本是有一定意義的。

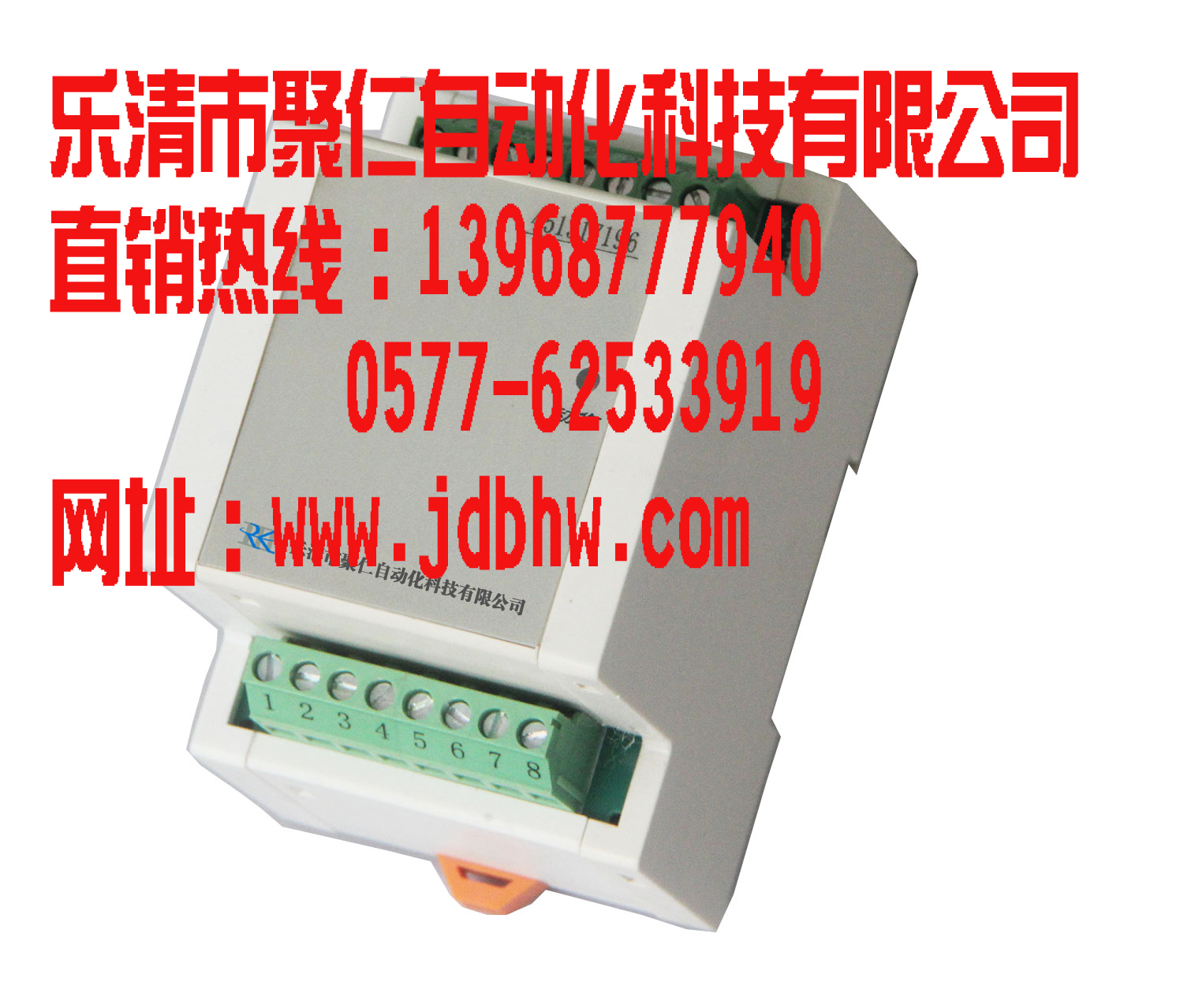

中間繼電器DZY-202端子排接線.卡槽安裝
中間繼電器DZY-202參數
(1). 額定電壓：12VDC 、24VDC 、48VDC、110VDC、220VDC
48VAC、100VAC、110VAC、220VAC、380VAC、415VAC。
(2). 動作電壓：直流繼電器不大于70％額定電壓；交流繼電器不大于80%額定電壓。
(3). 動作時間：在額定電壓下，直流繼電器小于20ms，交流繼電器小于25ms。
(4). 功 耗：額定電壓220V及以下小于3W，額定電壓為交流電壓380V時，小于4W。
(5). 觸點容量：
普通型:可長期接通5A，可斷開250VDC τ=5ms 50W直流有感負載：可斷開
250VAC COSΦ=0.4 250VA交流負載。
L型:可長期接通8A，可斷開250VDC τ=5ms 80W直流有感負載：可斷開400VAC COSΦ=0.4 400VA交流負載。
(6). 絕緣電阻：繼電器外殼與外露帶電端子之間，用開路電壓500V的兆歐表測量，絕緣電阻大于300MΩ。
(7). 介質強度：繼電器外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象。
中間繼電器DZY-202 使用條件
(1). 環境溫度：-10℃~50℃；
(2). 無導電氣體，無腐蝕性氣體，無較強振動；
(3). 工作電壓：不大于120%額定電壓；
(4). 工作位置：任意；
(5). 周圍磁場強度：小于0.5mT；
(6). 不得有雨水和雪，有防霧、防塵、防風沙設施。
