西門子總線電纜6XV1830-0EH10
鋁箔、裸金屬絲編織雙層屏蔽，實心裸銅線導體，2芯并合成對，芯線紅綠二色，綠色環保PVC外護套，外觀紫色。
Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。
6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）
符合VDE 0472標準；B類試驗（IEC332.1）。

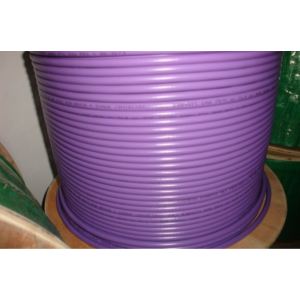

帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，
彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，最大長度: 8000m, 最小訂購量: 20 m (原6XV1830-3BH10已升級為6XV1830-3EH10)
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m

安裝說明

總線電纜按米銷售。 如果總線段必須由兩部分裝配（例如 >1000 m 段長），可使用外套（低電阻連接導線，在更廣泛的區域內連接屏蔽）。

快速連接

使用 FastConnect 剝線工具，可以一下剝?nèi)バ碌目焖龠B接電纜外皮并獲得精確的長度。
用這種方法能快速、方便地將總線接頭（除了 6ES7 972-0BA30-0XA0 外）連接到總線電纜。

電纜布線：

在貯存、運輸和電纜敷設過程中，兩端需用收縮帽密封兩端。

符合允許的彎曲半徑和張力負載！

如果是在戶外敷設，例如在地下、沙子中或混凝土中敷設，或通過由鋼制或塑料保護管在地上或地下敷設，則需要使用埋入電纜。

符合埋地敷設過電壓保護規程。

注意：
SIMATIC NET 布線系列的其它部件可向當?shù)氐奈鏖T子代理商訂貨。
電纜介紹

西門子6XV1830-0EH10 通訊電纜

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

• PROFIBUS FC 標準電纜GP:
  標準總線電纜專門為快速安裝而設計的
• PROFIBUS FC 標準電纜 IS GP：
  具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
• PROFIBUS FC 快速連接高強度電纜：
  專門設計用于腐蝕環境和苛刻機械負荷條件
• PROFIBUS FC 食用電纜：
  該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
• PROFIBUS FC 接地電纜：
  專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
• PROFIBUS FC軟電纜
  柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
• PROFIBUS FC 拖纜:
  專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
• PROFIBUS FC FRNC 電纜：
  雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

• PROFIBUS 彩色電纜:
  軟總線電纜（成束線），用于花彩線。
  用于圓電纜，推薦用于電纜運輸車模式
• PROFIBUS 扭轉電纜
  高度靈活用總線電纜：
  用于移動機器部件的拖纜（絞線）
  （在長 1 m電纜上能至少扭轉 500 萬次，± 180º)
• PROFIBUS 混合電纜 GP:
  適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線
• SIENOPYR FR 船用電纜
  無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售
