EUCHNER門鎖開關TP3-2131A024M現貨

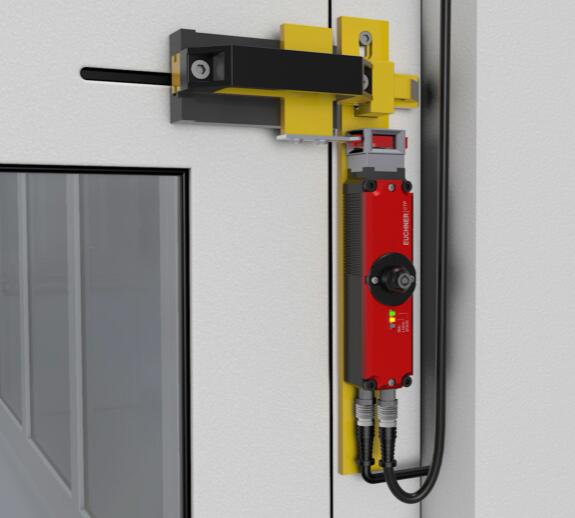

配有門鎖功能的機電式安全開關成熟的TP塑料開關TP3-2131A024M

TP3-2131A024M (訂貨號 084142)

安全開關 TP，M20 x 1.5 接線口，門位置觸點
3 x 電纜入口 M20 x 1.5
門位置觸點
輔助解鎖裝置
通電解鎖

接近方向

水平和垂直

可以90°增幅進行調整

水平接近方向超限增加

如果需要增加門關閉時的間隙，可使用帶超程的致動器。這種推桿允許門在關閉時向操作方向輕微移動。例如，當安全門有一個橡膠緩沖器作為止動器時，這一點就非常重要。帶超程的推桿可減少壓縮橡膠緩沖器的永久壓力。這樣可以減輕開關頭和門機構的負荷。

防護罩鎖定原理
閉路電流（通電解鎖）：在根據閉路電流原理進行安全裝置鎖止的防護裝置中，防護裝置通過彈力鎖止，直到防護裝置鎖止電磁鐵通電。防護裝置通過磁力解鎖。這也被稱為機械式防護罩鎖止功能。

開關元件
2131

緩動式開關觸點

 用于鎖止功能的觸點： 2 個肯定斷開觸點 1 個常開觸點

門監控觸點：1 個 NC 觸點

輔助解鎖裝置
前部的輔助釋放裝置允許在發生故障（如斷電）時進入機器。使用工具或鑰匙即可解鎖。必須確保輔助釋放裝置不會被誤用（密封、清漆）。

所需配件
執行機構不包括在供貨范圍內。

審批

電氣連接值
功耗 8 W
連接橫斷面 0.34 ... 1.5 mm2
額定絕緣電壓Ui 250 V
額定沖擊電壓 Uimp 2.5 kV
利用類別
DC-13 4A 24V
AC-15 4A 230V
短路保護符合IEC 60269-1標準 4A gG
電磁線圈工作電壓
AC/DC 24 V -15% ... +10%
電磁線圈占空比 100 %
切換電壓
最?。?0 mA時） 12 V
切換電流
最?。?4 V時） 1 mA
熱額定電流Ith 4 A
機械值和環境
啟動速度 max. 20 m/min
連接類型
3 x M20 x 1.5
門位置的常閉觸點數 1
門鎖監控功能的常開觸點數 1
門鎖監控功能的強制斷開觸點數 2
拔出力 20 N
觸發力 10 N
安裝方向 任何
機械壽命 1 x 10?
固定作用力 10 N
切換原則 緩動式開關觸點
保護等級 IP67
環境溫度 -20 ... +55 °C
材料
殼體 加強型熱塑材料
聯系方式 銀合金，電亮金
鎖緊力Fmax 1300 N
鎖緊力FZh 1000 N
門鎖原理 通電解鎖
符合EN ISO 13849-1和EN IEC 62061的特性值
B10D 任務時間
門鎖監控 3x106 20 y
重要申明！值在DC-13 100 mA/24V時有效


最大SIL 類別 任務時間
門鎖裝置控制 根據門鎖的外部控制 20 y


結合觸發塊-P-GT使用
水平方向超行程 2 mm
垂直方向超行程 1.5 mm
結合觸發塊-P-GNT使用
水平方向超行程 7 mm
