FB-500壁式防爆搖頭扇600mm750MM直徑落地式電風扇工業牛角扇220V
一、風機概述
本系列產品適用于含有類A、B級，溫度組另為 T1-T4 組的可燃性氣體與空氣形成的氣體混合物，劃分區域為 1區、2區 的場所如：石油、軍工、化工、機械、醫藥、冶金等行業的車間、倉庫、辦公室、加油站等處的降溫、通風。
1、氣體混合物的級別為ⅡA、ⅡB級，溫度組別為T1-T4組；
2、海拔高度不超過1000米；
3、環境溫度-20℃~+40℃；
4、相對濕度不大于95%（+25℃）；
5、無雨水侵襲，劇烈沖擊和振動的地方；
6、電源電壓為220V/380V，50HZ；
二、結構特點
1、風葉采用含鎂量小于0.5%（重量比）的高強度鋁合金制成。
2、隔爆型三相異步電動機和隔爆型外殼有機座、前、后端蓋組成，其材質采用高強度鑄鐵制成，機座與端蓋的結合面為隔爆接合面，接合長度大于12.5mm，間隙小于0.2mm，端蓋與軸組成的圓筒隔爆面，其隔爆長度大于12.5mm，間隙小于0.3mm，大單邊間隙小于0.2mm，小單邊間隙大于0.075mm。
3、搖頭機構由電動驅輪減速器，牽動連桿旋盤等零件運動來實現。旋盤上有三個螺孔，其分布位置位于旋盤中心，距旋盤中心15mm和旋盤中心22mm，用于調節搖頭擺角，當連桿的一端接于旋盤中心，則不搖頭，接于距旋盤中心15 mm處時，搖頭擺角約為45°，接于距旋盤中心22 mm處時，搖頭擺角約為90°。

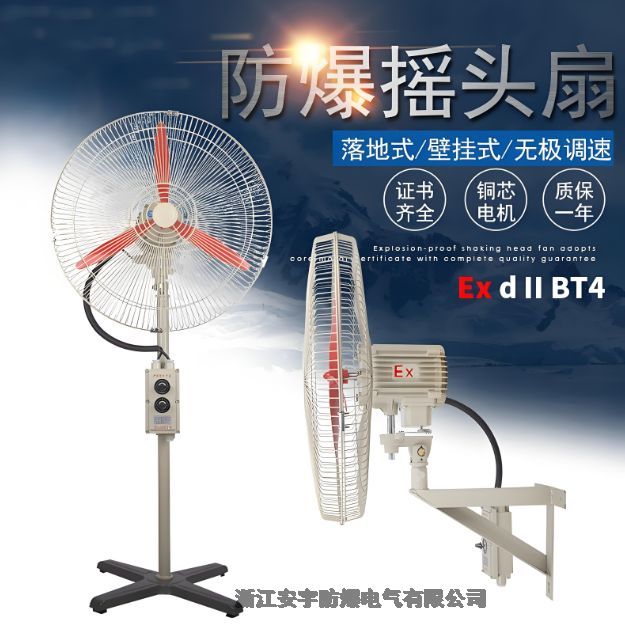

4、搖頭扇有二種固定方式，一種為落地式，另一種為墻固式。落地式配立桿及底座，墻固式配墻上固定三角安裝架
三、型號含義
四、技術參數
|
產品型號 |
風葉直徑mm |
風量m3/h |
功率W |
|
FB-500 |
500 |
6600 |
370 |
|
FB-600 |
600 |
9600 |
450 |
|
FB-750 |
750 |
18000 |
750 |
防爆搖頭扇 防爆壁扇 防爆落地扇 FB-500 功率0.37KW 電壓380V/50hz 風量6600m3/h 直徑500MM
防爆搖頭扇 防爆壁扇 防爆落地扇 FB-600 功率0.55KW 電壓380V/50hz 風量9600m3/h 直徑600MM
防爆搖頭扇 防爆壁扇 防爆落地扇 FB-750 功率0.75KW 電壓380V/50hz 風量18000m3/h 直徑750MM
