賽克斯 SPHMV 10KV一體式高壓固態軟啟動柜 高壓電容補償柜在特靈冰機上成功應用

概述

SPHMV 一體式高壓固態軟啟動柜采用KYN28-12標準柜型，以晶閘管軟啟動器為核心部件與斷路器、綜保、接觸器、互感器等集成在一個柜子內，同時具有開關柜、軟啟動柜與旁路功能，結構緊湊省空間，安裝維護方便。

性能特點

1、將開關柜、起動柜和旁路柜合三為一一體化設計，體積小，安裝方便；

2、標準配置中包括網側真空斷路器和旁路真空接觸器，無需配制運行柜或開關柜，節約成本；

3、可獨立安裝或和其它柜型直接并柜減少不必要的電纜連接；

4、環境適應性強，適合任何地方安裝，與其它設備布置沒有距離要求；

5、體積小，同等功率下體積為其它方式軟起動的50%~60%，安裝方便，節約空間。

6、適用性廣、可靠性高、實現長年免維護。

產品圖片 生產中的高壓軟啟動柜

起動方式

SPHMV 系列軟啟動柜有多種起動方式：限流軟起動、電壓線性曲線起動、電壓指數曲線起動、電流線性曲線起動，電流指數曲線起動；多種停車方式：自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的起動方式和停車方式。

保護功能

保護參數

用戶可以根據所帶電機功率的大小設定1M10電機的額定電流，使得軟起動裝置與電機很好地匹配能很完善地對電機進行保護。運行過程中的電流超過了參數 ?1M13 ?所設定的過流保護值，軟起動裝置將會進行過流保護。超過了參數1M11所設置的電子熱過載等級和脫扣時間，軟起動裝置將會進行過載保護。根據參數 1M14，1M15也將進行欠載保護。同時軟起動也時時檢測三相電流，當三相電流超出了1M12所設定的不平衡度時，也將進行相電流不平衡保護；保護的同時將會在界面上顯示相應的故障類型，便于用戶查找。起動需進行漏電檢測則將1M17設置為0，否則將其設置為1。如果在使用過程中對電源相序沒有要求，則將參數 1M18設置為 0；否則將其設置為1。

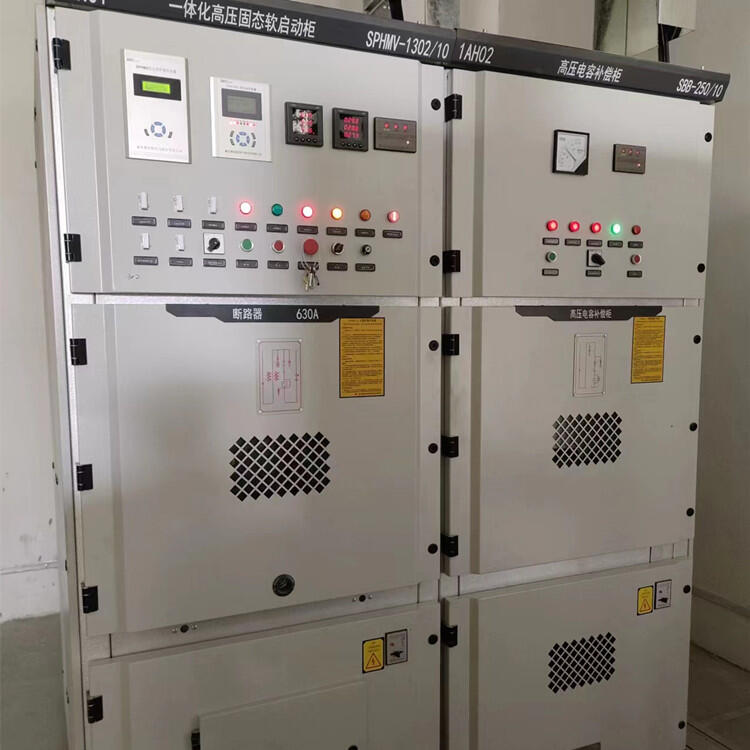

一體式高壓軟啟動柜 電容柜與特靈配套應用案例

SPHMV一體式高壓固態軟啟動柜有效降低起動電流，起動平穩，可頻繁啟停，保護完善，智能耐用等特點，適用于冷凍冰機 中央空調 壓縮機行業，例如：特靈冰機 格力冰機 美的冰機 麥克維爾 開利 約克等空調 冷水機組配套應用。
