一.技術指標：
工作電壓Un(AC)380V380V
持續運行電壓Uc(AC) 385V 385V
保護模式L1,L2,L3-N、N-PE
標稱放電電流In(8/20μs)10KA20KA
放電電流Imax(8/20μs)20KA40KA
劣化指示綠色：正常；紅色：劣化
N-PE標稱放電電流In(8/20μs)20KA40KA
外殼材料阻燃材料規格尺寸(長×寬×高)90×72×66mm
電壓保護水平(Up)≤1.2KV≤1.5KV
工作環境溫度：-40℃～+70℃，相對濕度＜90%
響應時間<25ns
N-PE響應時間 <100ns
漏電流≤20μA。
二.外型美觀，維護簡單，能在較惡劣環境下長期穩定工作。SPD能有效防止雷擊或工業噪聲等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成永久性損壞或瞬間中斷等危害。
三.產品特點：
通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
本產品適用防雷區域： LPZ2與LPZ3交界處電源線路的雷電浪涌防護。
采用溫控斷路技術，內置過流保護電路
具有工作指示、模塊劣化指示等功能。
模塊化設計，密封性好，安裝接線方便。
四,產品安裝：
1、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥4mm2，接地線：BVR≥6mm2，其引線長度應小于1m且越短越好。
2、適用于室內運行，如安裝在室外時，必須加裝防水外殼。
3、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
4、安裝時，SPD應與相應規格的保險絲配合安裝，請根據安裝示意圖連接，其中L1,L2,L3相線，N為零線，PE為地線，切勿錯接。安裝完成后，檢查工作狀態是否正常。
5、SPD安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌。安裝前必須切斷電源，嚴禁帶電操作。
6、防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。

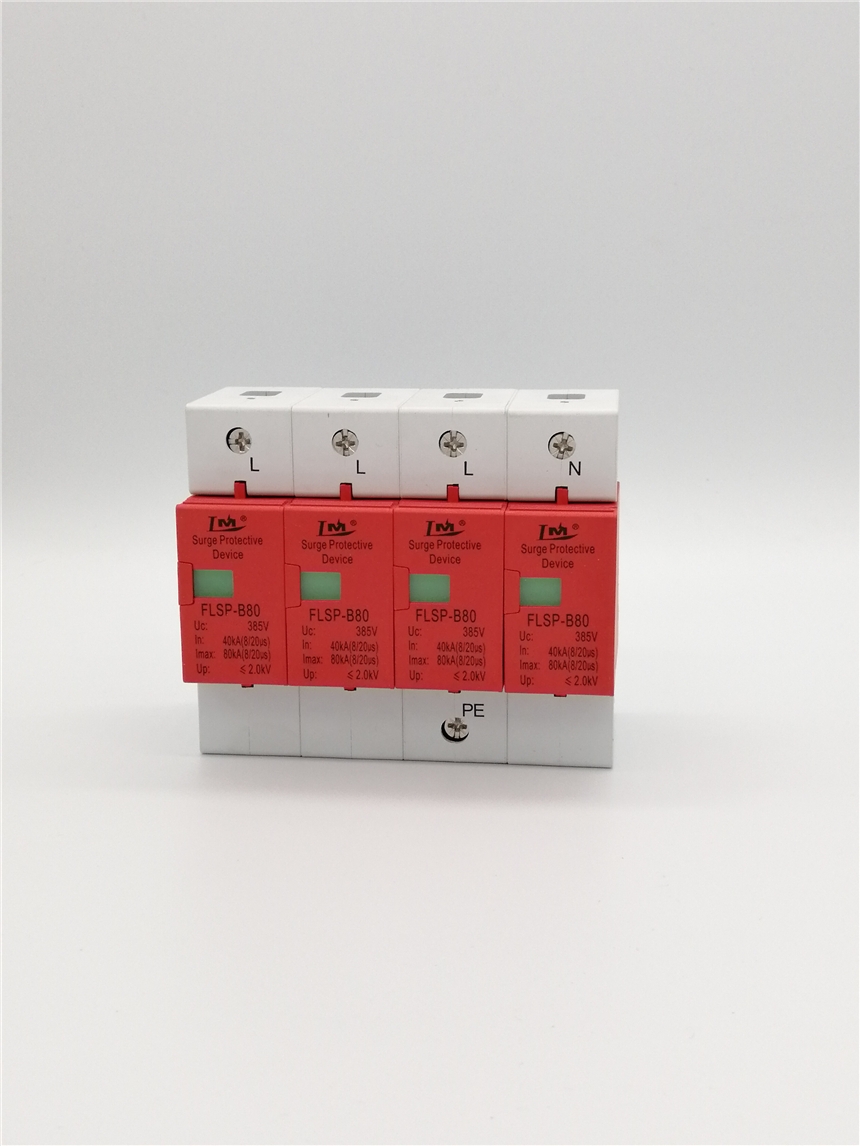

SPDII級分類試驗要求設計的限壓型電涌保護器，可用于電源線路的負載設備第一級防護，防止低壓設備受到過壓干擾，安裝于防雷分區LPZ0A-1或更高的界面。
性能特點
-模塊化分離機構，運維簡單
-可視的失效指示窗口
-采用多級壓敏鉗位并聯技術
-配有遙信接點，實現遠程監控
-同流能力強，相應時間快，殘壓低
-雙重的動態熱脫口裝置，溫控斷路技術
技術指標
持續工作電壓Uc385V
標稱放電電流(8/20us）
In50KA
放電電流(8/20us）
Imax100KA
電壓保護級別(In）
Up≤2.8KV
響應時間Ta≤100ns
溫度范圍-40℃…＋80℃
外殼材料紅色強化熱熔塑料，UL94-V0
