1、 各單元功能特點、技術指標及詳細配置

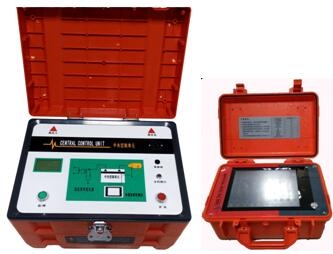

3.1故障測距單元—HPDLT-DLT-900三級脈沖測距主機及中央控制單元
3.1.1功能特點：
l 可測35KV及以下等級所有電纜的高、低阻故障，適應面廣。
l 采用國際先進的“三級脈沖法”和“三級多次脈沖法”測試技術。同時還具有傳統的高壓閃絡法和低壓脈沖法。
l 任何高阻故障均呈現簡單的類似低壓脈沖短路故障波形特征，極易判讀。
l 具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法快速。
l 采用中央控制單元一鍵控制依次順序觸發三個級別的信號輸出方式，保證安全和成功率。中央控制單元可提示操作步驟，監測工作進程。
l 具有測試波形儲存功能，能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娴默F(xiàn)場測試波形。
l 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
l 11寸超高亮彩色觸摸液晶屏顯示，具有強大的數據處理能力和友好的顯示界面。
l 具有極安全的采樣高壓保護措施。
l 具有USB通訊接口，可方便將數據及圖形保存在計算機內。
l 內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
l 具有電纜故障檢測儀操作系統軟件著作權；
l 出具省部級以上試驗機構的產品質量檢測報告。
3.1.2技術指標：
測試儀主機技術指標
測試方法：三級脈沖法、三級多次脈沖法、沖擊高壓電流取樣法、低壓脈沖法。
數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz。
測試距離：＞64Km。
讀數分辨率：1m。
系統定點精度：0.1m。
測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
工作條件：溫度-30℃～+45℃，
相對濕度： 90%。
海拔高度：小于3000米
中央控制單元技術指標
控制方式：一鍵控制，依次觸發三個級別信號順序輸出。
可儲能量： 300J
工作電壓：220V,50Hz
功 耗：100VA
外形尺寸：450mm×360mm×320mm
重 量：12Kg
使用環境溫度：-30℃～+50℃
