產品用途
浪涌（SPD)發生劣化、配電線路發生異常過電壓時，會致使浪涌（SPD)導通對地發生短路，熔斷器和斷路器此時無法速斷，浪涌(SPD）迅速起火燃燒,SPD起火臨界點為5A。
當雷擊發生時，由于熔斷器和斷路器是配電元器件，無法承載雷電流的瞬間能量，造成器件炸裂和脫扣，使設備失去防雷保護而損壞。
熔斷器、斷路器短路分?jǐn)嗄芰Γ?/span>ICS）不足（6-15KA），導致SPD起火短路后無法分?jǐn)�，電弧持續燃燒，造成重大火災事故。
1,對通過的工頻電流和雷電流實現選擇性分?jǐn)?/span>,能有效保護SPD因異常暫態過電壓時SPD發生熔穿短路,造成嚴重火災事故。
2,對通過的工頻電流和雷電流實現選擇性分?jǐn)?/span>,能有效保護SPD因發生劣化致使SPD啟動電壓降到低于電源電壓,工頻漏電流增大,造成嚴重火災事故。
3,當SPD有雷電流通過時,這個外置脫離器不會出現誤脫扣,使電氣設備防雷始終處于有效狀態。
|
規格型號 |
T1級 |
T2級 |
T3級 |
|
100-C11/4P |
80-C11/4P |
60-C11/4P |
|
|
額定工作電壓（Ue） |
230V/400V/ac |
230V/400V/ac |
230V/400V/ac |
|
額定絕緣電壓（Ui） |
630V/ac |
630V/ac |
630V/ac |
|
用途 |
SPD防火保護 |
SPD防火保護 |
SPD防火保護 |
|
配合SPD參數（Iimp in） |
≤25KA(10/350μs) |
≤60KA(10/350μs) |
≤20KA(10/350μs) |
|
工頻電流脫扣值 |
3A |
3A |
3A |
|
工頻電流分?jǐn)啻螖?shù) |
1000 |
1000 |
1000 |
|
工頻短路電流分?jǐn)嗄芰Γ?span>lcs） |
50KA（默認值） |
6KA（默認值） |
6KA（默認值） |
|
工頻短路電流分?jǐn)嗄芰Γ?span>lcs） |
100KA（需標注） |
35KA（需標注） |
20KA（需標注） |
|
端子最大接線 |
25m㎡ |
25m㎡ |
25m㎡ |
|
外殼防護等級 |
IP20 |
IP20 |
IP20 |
|
工作環境溫度 |
-25℃~60℃ |
-25℃~60℃ |
-25℃~60℃ |
|
存放環境溫度 |
-40℃~75℃ |
-40℃~75℃ |
-40℃~75℃ |
|
工作環境濕度 |
20%~90% |
20%~90% |
20%~90% |
|
安裝卡軌 |
EN60715(35mm) |
EN60715(35mm) |
EN60715(35mm) |
如（SPD后備保護器）描述不夠全，請聯系我司獲取詳細資料

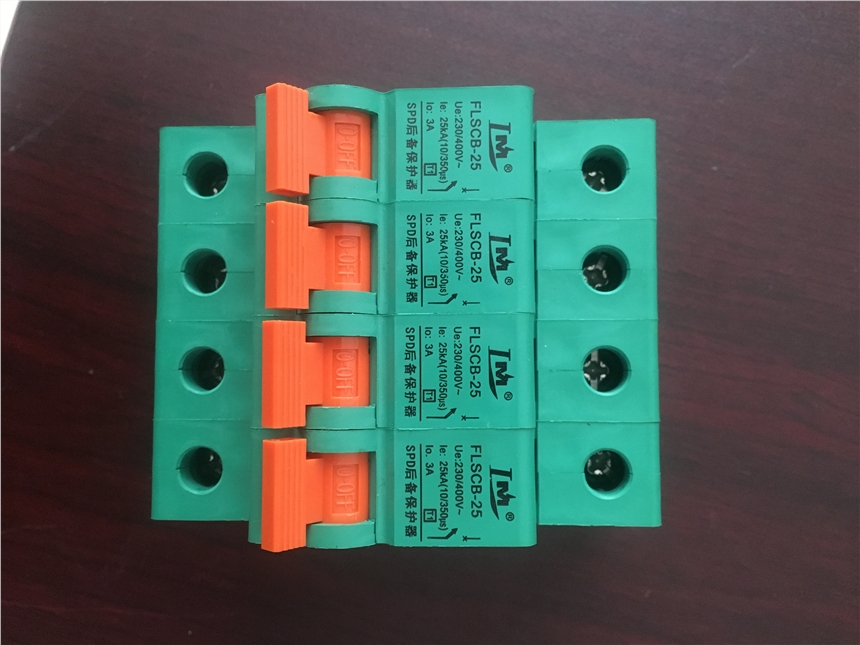

SCB—SPD專用后備保護器,為電源提供第一級,第二級,第三級設備保護的SPD（防雷保護器）進行專業的后備保護。適用于已安裝SPD防雷設備的場所,如：工民建筑,電氣,通信,道路交通,石油化工等各行業的電源設備。
依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器(如，熔斷器和斷路器)。而當SPD失效或短路時，熔斷器和斷路器由于不能與SPD協調配合，導致發生火災和設備遭雷擊損壞的事故。目前與SPD大量配套使用的熔斷器和斷路器有一下三點不協調：
1.雷電沖擊時誤分?jǐn)�、易損壞——防雷保護失效；
2. SPD短路時發生工頻續流不分?jǐn)唷蹟嗥骱蛿嗦菲鞯念~定分?jǐn)嚯娏�，�?/span>SPD發生失效或短路時，如果不能提供熔斷器和斷路器的額定分?jǐn)嚯娏鞯?/span>8至10倍的瞬迏電流(如，C32斷路器需提供320A的瞬迏電流)， SPD可能發生起火事故；
3.雷電沖擊電流殘壓高——設備防雷保護可靠性降低。
(二) 針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，本產品具有以下特點：
