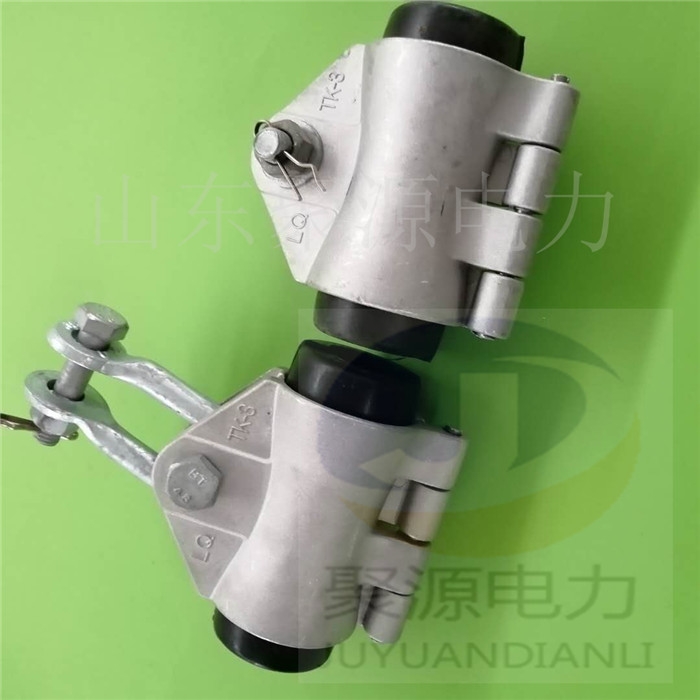

ADSS光纜用預絞式切線線夾
產品說明：
組成：預絞絲、橡膠夾塊、套殼、ZH直角掛環、U型掛環、螺栓、螺母等。
作用：主要起支撐作用，將ADSS光纜懸掛于線路轉角＜25°的桿塔上，跨度≤150m檔距可以使用切線線夾，跨度＞150m的中大檔距需使用懸垂線夾。
區分：切線線夾與懸垂線夾的區別在于，切線線夾無ZH掛環、外層預絞絲。
適用范圍：可根據光纜纜徑及線路檔距拉力設計選擇型號，可以搭配抱箍適用在桿用線路中，也可以搭配塔用連接件適用在鐵塔線路中。
特點：1.懸垂線夾與ADSS光纜有較大的接觸面積，應力分布均勻，無應力集中點，同時增強了掛點位置光纜的剛度，起到更好的保護作用。
2.有較好的動態應力承受能力，可提供足夠握緊力來保護ADSS光纜在不平衡負載條件下安全運行。
3.該結構配以柔性橡膠夾塊，增強了自阻尼，使磨損減少。
4.端部磨圓處理，提高了電暈起暈電壓。
5.優質的鋁合金材質提高了線夾的機械性能及防腐性能，大大延長了使用壽命。
訂貨須知：1.根據ADSS光纜的運行檔距、外徑、極限抗拉強度等參數選擇合適的懸垂線夾。
2.數量配置為：1套/線路轉角＜25°的桿塔
3.為滿足城網10kv配電線路上架設ADSS光纜的需要，我公司開發生產了適用檔距150米以上可達1200米檔距的懸垂線夾，它結構簡單，安裝方便，又可降低工程造價。
|
產品規格 |
適用單絲直徑 |
預絞式長度 |
產品重量 |
適用檔距（≤m） |
|
LAXJ-100-13.0 |
12.01 |
800 |
1.0 |
100 |
|
LAXJ-150-14.9 |
14.3 |
800 |
1.1 |
150 |
