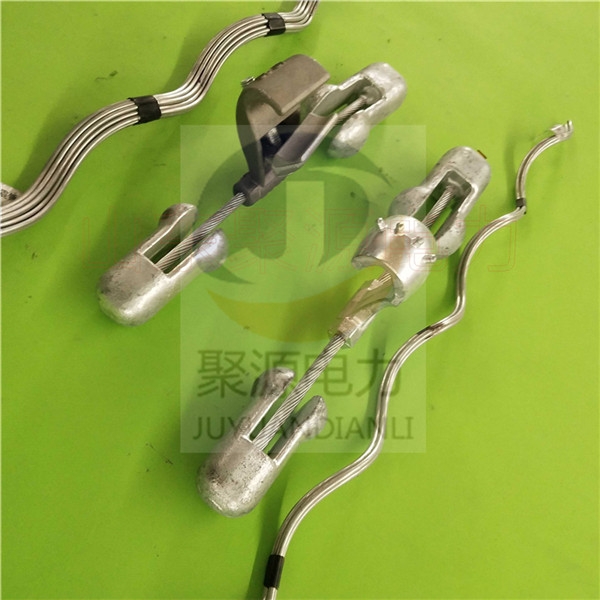

防震錘
產品說明:消除或降低光纜運行時因風能產生的震動以保護光纜及金具。組成主要由鍍鋅鑄鐵錘頭、熱鍍鋅鋼絞線、鋁合金線夾、鋁合金護線條、不銹鋼螺栓等。
產品特點：1..采用典型的哈羅設計，其基本原理是動態吸收能量，其頻率覆蓋范圍為60HZ-150HZ，并在此范圍內有四個諧振頻率，可滿足各種型號OPGW的需要，具有非常有效的減震效果。行時因風能產生的震動以保護光纜及金具。
2.錘頭麥收吊線永久粘合，能承受安裝、維修、運行等條件下的機械載荷。
3.獨特的外形設計不積冰、積水。安裝方便，安全，不對導線、地線造成損壞。
4.防震錘采用防電暈設計，可以防止電暈發生。
訂貨須知：1.光纜的年平均運行應力(N )。震動以保護光纜。
2.線路桿塔明細表。及金具。
3.地形，地貌(平原、丘陵、山地、森林、跨江河)。
4.光纜的規格型號及相關參數表直徑、極限抗拉強度( N),，單位重量( kg/m)。
|
防震型號 |
鋁線夾尺寸 （mm） |
線夾夾持范圍 （mm） |
總長 （mm） |
線夾長度 （mm） |
線夾高度h （mm） |
重量 （kg） |
|
4D-30 |
23.4 |
23.4-19.5 |
383 |
52 |
72 |
2.5 |
|
4D-20 |
16 |
16.0-14.0 |
330 |
52 |
63 |
1.4 |
