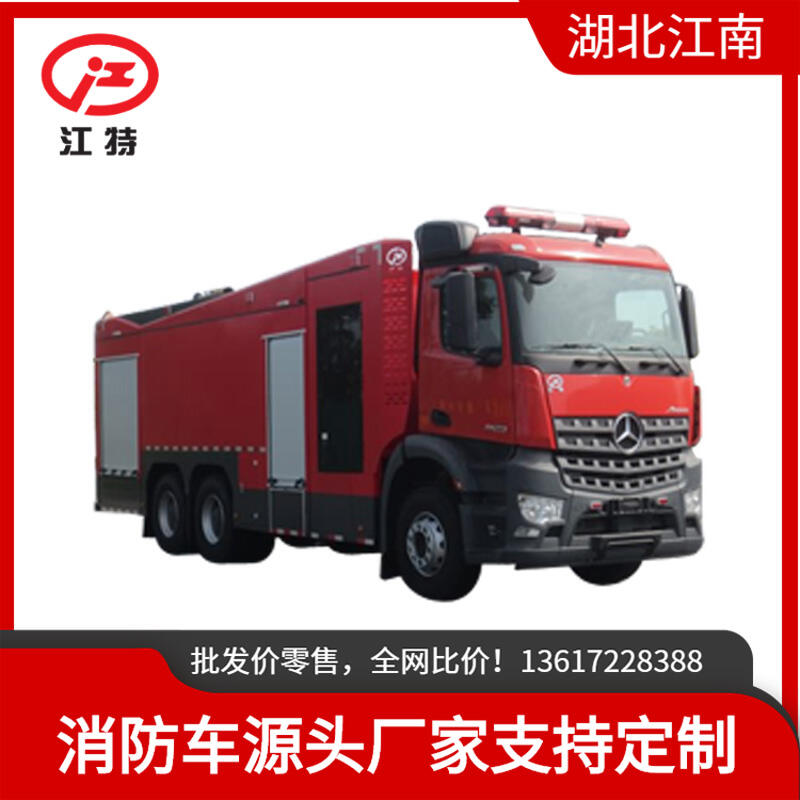

戴姆勒12噸壓縮空氣泡沫消防車
【主要技術參數】
產品商標 江特牌
公告批次 375
產品名稱 JDF5290GXFAP120/A6型壓縮空氣泡沫消防車
產品號 CB4375K9100
外形尺寸 10060×2520×3620
罐體容積(m3) 12.100
總質量(Kg) 28650
額定載質量(Kg) 12100
整備質量(Kg) 16100
駕駛室準乘人數 2+4
接近角/離去角(°)19/9
前懸/后懸 1500/2710
鋼板彈簧片數 3/4
轉向形式 方向盤
軸數 3
軸距 4500+1350
輪胎數 10
輪胎規格 315/80R22.5
前輪距 2058
后輪距 1804/1804
軸荷(Kg) 6400/11125/11125
zui高車速(Km/h) 85
其它 罐體總?cè)莘e為12.100立方米,水罐容積:9.000立方米,水罐尺寸:2440×2490×1550mm,A類泡沫液罐容積:1.100立方米,A類泡沫液罐尺寸:600×1230×1550mm ,B類泡沫液罐容積:2.000立方米,B類泡沫液罐尺寸:1100×1230×1550mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:440mm。EBS生產企業為WABCO,型號為EBS4+。主要專用裝置有壓縮空氣泡沫系統。
【底盤技術參數】
底盤型號 Arocs 3358E6 6×4 二類
生產企業 戴姆勒卡車股份公司
燃料種類 柴油
排放標準 GB17691-2018國Ⅵ
發動機型號 發動機生產企業 排量功率(Kw)
OM473LA.6-55 戴姆勒卡車股份公司 15569 426
★顛覆傳統的CAFS系統
①CAFS，即產生高質量的CAFS（壓縮空氣泡沫）的系統。該系統采用不同于傳統出口倒吸氣的混合方式，將水、泡沫液與帶壓空氣以主動混合技術進行混合，將噴射泡沫解壓還原，再通過一套管路系統，實現多個噴射裝置的應用該系統所實現的發泡效能，能使CAFS泡沫形成均質、穩定的強散熱結構，能適用固體與液體火災，并能迅速實現熱交換，達到快速降溫的效果。
②全球唯一的整裝系統，便于安裝控制，整合進入車載或固定系統要根據高原、岸基、極寒、無人等特殊環境使用。
③全球唯一流量范圍達到10-∞的CAFS。
★系統優越性
①單車垂直100米高樓層供給壓縮空氣泡沫，末端槍口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘；
②單車可出8支400升/分鐘消防槍噴射壓縮空氣泡沫；
③單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防槍噴射CAFS且槍口壓力不低于6bar；
④單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過5分鐘；
⑤可使用海水及AFFF/AR等B類泡沫原液。
★精巧的上裝結構
①結構：主框架結構采用優質鋁型材連接，外裝飾板采用鋁板粘接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計；
②器材箱：器材箱前部為通倉，分別安裝升降照明燈、發電機等，中部為內藏式水罐，水罐兩側為器材箱，器材箱用以放置水帶等消防器材。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具。
③泵房：泵房位于整車后部，兩邊設鋁合金卷簾門，后部為鋁合金有機玻璃上掀門，泵房內有照明燈，泵室兩側可放置部分常用器材。
