產品型號： |
D703G、D703H、D703Z |
|
產品名稱： |

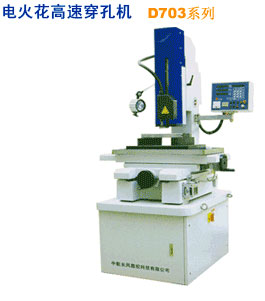

穿孔機|電火花穿孔機 |
|
產品報價： |
請來電詢價 |
|
產品特點： |
穿孔機|電火花穿孔機|穿孔機價格、報價用于加工線切割的穿絲孔、油嘴油泵噴油孔、化織噴絲板的噴絲孔、液壓氣動元件的油路孔、濾板、篩板的群孔、發動機中的冷卻散熱孔等各種傳統加工方法難于加工的深小孔。Ｘ－Ｙ軸采用滾珠絲杠，高鋼性、大行程。主軸采用伺服電機控制，快速進給、回退?？勺詣?dòng)定深進行盲孔加工。 |
|
項 目 |
A |
B |
C |
D |
E |
|
工作材料 |
YG8 |
1Gr18Ni9Ti |
45 |
Gr12(淬火) |
B4C(導電陶瓷) |
|
電極直徑 |
1mm |
1mm |
0.8mm |
0.5mm |
1mm |
|
加工深度 |
80 |
36 |
30 |
50 |
52 |
|
加工時間 |
25 |
38" |
32" |
150" |
28 |
穿孔機|電火花穿孔機|穿孔機價格、報價主要技術參數 Main Specifications
|
Model 型號 |
D703G |
D703H |
|
Electrode diameter 裝夾電極直徑 mm |
∮0.3-∮3.0 |
∮0.3-∮3.0 |
|
Spindie travel 主軸頭行程 mm |
300 |
280 |
|
Z-axis servo travel 主軸伺服行程 mm |
300 |
300 |
|
Work table loading 工作臺尺寸 mm |
320×400 |
400×500 |
|
Work table loading 工作臺承重 |
320kg |
550kg |
|
X-Y travel X-Y行程 mm |
200×300 |
300×400 |
|
The max.space between guider & work table 導向器與工作臺最大距離 mm |
280 |
280 |
|
Max.working current 最大加工電流 A |
30 |
30 |
|
Max.power supply 輸入最大功率 kw |
3.5 3N 380V/50Hz |
3.5 3N 380V/50Hz |
|
Work flume capacity 工作液桶容量 （L） |
25 |
25 |
|
Work liquid filtrate way 工作液過濾方式 |
線隙式 |
線隙式 |
|
Max.pump pressure 最大工作液壓力 Mpa |
10 |
10 |
|
Mainframe exterior size 主機外尺寸 （L＊W＊H）mm |
1050×700×2100 |
1200×1100×2160 |
|
Machine weight 整機重量 kg |
700 |
800 |
