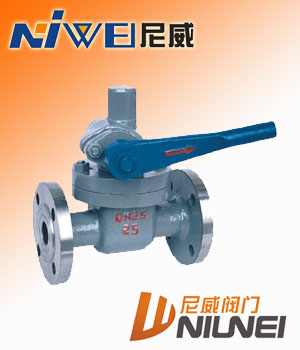

Z44H/Z48H快速排污閥(蒸汽鍋爐用閥門)
一、Z44H/Z48H快速排污閥概述
Z44H/Z48H快速排污閥: 快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。Z44H排污閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉.
二、快速排污閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力Ps（MPa） |
適用介質 |
適用介質（℃） | |
| - | - | ||||
|
P44 48H-16C |
1.6 |
2.4 |
1.8 |
水、蒸汽 |
≤250 |
|
P44 48H-16 | |||||
|
P44 48H-25C |
2.5 |
3.8 |
2.8 | ||
|
P44 48H-25 |
≤425 | ||||
|
P44 48H-40C |
4.0 |
6.0 |
4.4 | ||
|
P44 48H-40 |
≤250 | ||||
三、快速排污閥主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閥座、閘板 |
閥桿 |
齒輪軸 |
填料 |
墊片 |
扳手 |
|
P44 48H-16C |
鑄鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
油浸石墨 |
橡膠石 |
球墨 |
四、快速排污閥主要尺寸及重量：
|
公稱壓力 |
公稱通徑 |
- |
重量 | ||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
ZΦd |
H |
LO |
- | ||
|
1.6 |
25 |
160 |
115 |
85 |
65 |
- |
14 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
16 |
4-Φ18 |
180 |
200 |
11 | |
|
40 |
230 |
145 |
110 |
85 |
- |
16 |
4-Φ18 |
220 |
220 |
16 | |
|
50 |
250 |
160 |
125 |
100 |
- |
16 |
4-Φ18 |
230 |
240 |
20 | |
|
65 |
265 |
180 |
145 |
120 |
- |
18 |
4-Φ18 |
250 |
280 |
28 | |
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
8-Φ18 |
280 |
350 |
38 | |
|
2.5 |
25 |
160 |
115 |
85 |
65 |
- |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
18 |
4-Φ18 |
180 |
200 |
11 | |
|
40 |
200 |
145 |
110 |
85 |
- |
18 |
4-Φ18 |
220 |
220 |
16 | |
|
50 |
250 |
160 |
125 |
100 |
- |
20 |
4-Φ18 |
230 |
240 |
20 | |
|
65 |
265 |
180 |
145 |
120 |
- |
22 |
8-Φ18 |
250 |
280 |
28 | |
|
80 |
280 |
195 |
160 |
135 |
- |
22 |
8-Φ18 |
280 |
350 |
38 | |
|
4.0 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
180 |
200 |
11 | |
|
40 |
230 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
220 |
220 |
16 | |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
230 |
240 |
20 | |
|
65 |
265 |
180 |
145 |
125 |
110 |
22 |
8-Φ18 |
250 |
280 |
28 | |
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
280 |
350 |
38 | |
