熱靜力型膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；最大背壓率 ≤80% ，膜盒堅固，使用壽命長。
膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

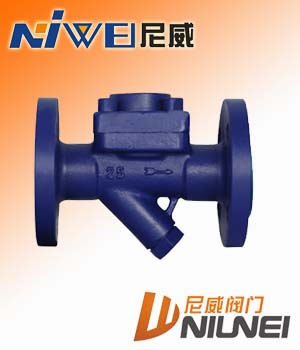

CS46H型膜盒式蒸汽疏水閥工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
膜盒式蒸汽疏水閥主要性能和零部件
|
部件名稱 |
材 料 |
|
閥體 閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
膜盒式蒸汽疏水閥型號規格外型尺寸表
|
產品型號 |
通徑 (mm) |
連接方式 |
閥體材料 |
工作壓力 |
最高允許溫度℃ |
外形尺寸 (mm) | |||
|
L |
H1 |
H2 |
W | ||||||
|
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 | |||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 | |||
|
50 |
250 |
160 |
68 |
68 |
90 | ||||
|
CS46H-25C |
15-20 |
法蘭 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 | |||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 | |||
