千兆網絡信號防雷器又名1000M網線防雷器，和千兆網口防雷器，用于保護千兆網絡中的網絡系統設備。安普迅通信公司專業生產1000M千兆網絡線防雷器

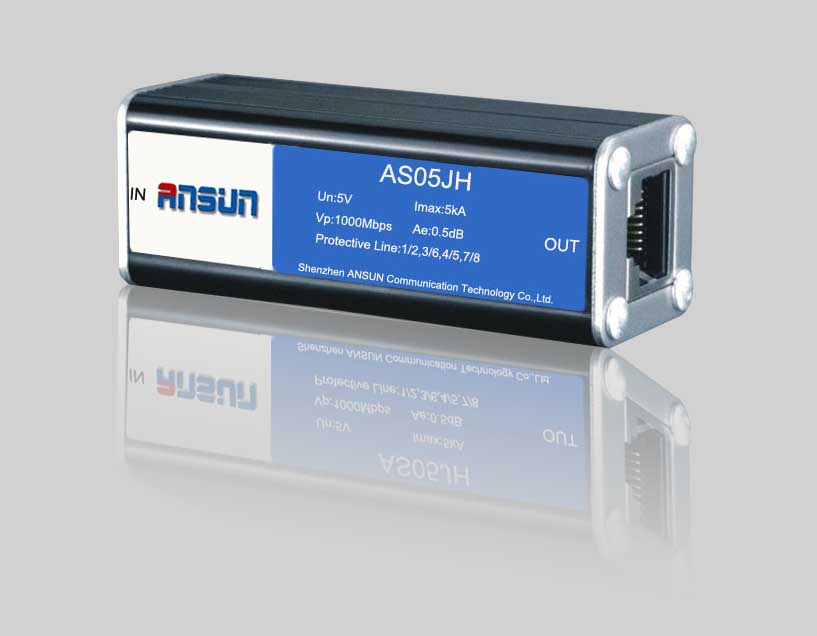

AS05JH千兆網絡信號防雷器
適用范圍
· 用于1000Mbps SWITCH、 HUB、ROUTER等網絡設備的雷擊和雷電電磁脈沖造成的感應過電壓保護；
· 千兆口網絡機房網絡交換機防護；
· 千兆口網絡機房服務器防護；
· 千兆口網絡機房其它帶網絡接口設備防護；
· 千兆口24口集成防雷箱主要應用于千兆口綜合網絡柜、分交換機柜內多信號通道的集中防護。
性能特點
· 1000M傳輸速度，適用于1000M網線。
· 采用多級保護電路，殘壓水平低；
·插損小，響應時間快；
· 限制電壓精確，通流容量大；
· 精、細全保護，結構嚴謹；
· PCB采用微帶設計，隔離好，線擾低；
· 集成24路網絡信號防雷箱為標準19英寸安裝；
· 性能穩定，工作可靠；
· 安裝、使用方便，無須維護。
技術參數
產品型號
|
AS05JH
|
AS05JH-24
|
最大持續工作電壓Uc
|
5V
|
標稱放電電流(8/20µs)
|
3kA
|
最大通流容量 (8/20µs)
|
5kA
|
保護水平Up
8/20µs In
|
芯線-芯線
|
≤15V
|
芯線-接地線
|
≤50
|
適應傳輸速率
|
1000 Mbps
1000 Mbps
|
插入損耗
|
≤0.5 dB
|
接口形式
|
輸入In
|
RJ45 (F)
|
輸出 Out
|
RJ45 (F)
|
保護形式
|
1-8
|
保護路數
|
1
|
24
|
外形尺寸(不包含接地線) (mm)
|
68 * 25 * 25
|
483 * 113 * 45
|
防護等級
|
IP20
|
安裝模式
|
串聯
|
19英寸機箱機架式
|
工作環境
|
環境溫度：－40℃～＋85℃； 相對濕度：≤95%(25℃)；海拔≤3km
|
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。
|
安裝、接線
· 防雷器串聯在被保護設備與信號通道之間；
· 防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
· 把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。
使用、維護
· 本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
·當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
