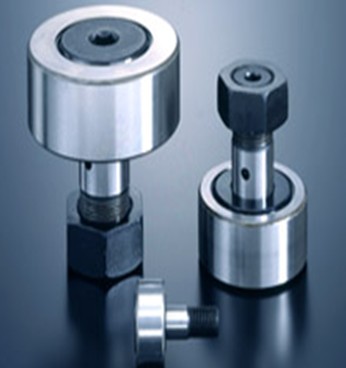

| 曲 線 滾 輪 英制 | |
| CR...VBR, CR...VB, CR...VBUUR, CR...VBUU, CR...UU | |
 CR...VBR |
|
 CR...VB CR...VBUUR CR...VBUU |
|
軸 徑 mm |
軸 承 型 號(hào) |
外 型 尺 寸mm |
||||||
基本型 |
密封型 |
|||||||
球面外徑 |
圓柱外徑 |
球面外徑 |
圓柱外徑 |
d1 |
D |
C |
B |
|
4.826 |
CR 8VBR |
CR 8VB |
CR 5VBUUR |
CR 8VBUU |
4.826 |
12.700 |
8.731 |
9.525 |
CR 8-1VBR |
CR 8-1VB |
CR 8-1VBUUR |
CR 8-1VBUU |
4.826 |
12.700 |
9.525 |
10.319 |
|
6.350 |
CR 10VBR |
CR 10VB |
CR 10VBUUR |
CR 10VBUU |
6.350 |
15.875 |
10.319 |
11.112 |
CR 10-1VBR |
CR 10-1VB |
CR 10-1VBUUR |
CR 10-1VBUU |
6.350 |
15.875 |
11.112 |
11.906 |
|
9.525 |
CR? 12VBR |
CR 12VB |
CR 12VBUUR |
CR 12VBUU |
9.525 |
19.050 |
12.700 |
13.494 |
CR 14VBR |
CR 14VB |
CR 14VBUUR |
CR 14VBUU |
9.525 |
22.225 |
12.700 |
13.494 |
|
11.112 |
CR 16VBR |
CR 16VB |
CR 16VBUUR |
CR 16VBUU |
11.112 |
25.400 |
15.875 |
16.669 |
CR 18VBR |
CR 18VB |
CR 18VBUUR |
CR 18VBUU |
11.112 |
28.575 |
15.875 |
16.669 |
|
12.700 |
CR 20VBR |
CR 20VB |
CR 20VBUUR |
CR 20VBUU |
12.700 |
31.750 |
19.050 |
19.844 |
CR 22VBR |
CR 22VB |
CR 22VBUUR |
CR 22VBUU |
12.700 |
34.925 |
19.050 |
19.844 |
|
15.875 |
CR 24VBR |
CR 24VB |
CR 24VBUUR |
CR 24VBUU |
15.875 |
38.100 |
22.225 |
23.019 |
CR 26VBR |
CR 26VB |
CR 26VBUUR |
CR 26VBUU |
15.875 |
41.275 |
22.225 |
23.019 |
|
19.050 |
CR 28VBR |
CR 28VB |
CR 28VBUUR |
CR 28VBUU |
19.050 |
44.450 |
25.400 |
26.194 |
CR 30VBR |
CR 30VB |
CR 30VBUUR |
CR 30VBUU |
19.050 |
47.625 |
25.400 |
26.194 |
|
22.225 |
CR 32VBR |
CR 32VB |
CR 32VBUUR |
CR 32VBUU |
22.225 |
50.800 |
31.750 |
32.544 |
CR 36VBR |
CR 36VB |
CR 36VBUUR |
CR 36VBUU |
22.225 |
57.150 |
31.750 |
32.544 |
|
