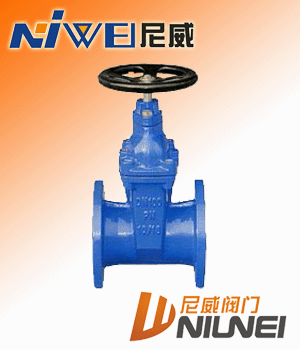

Z45X彈性座封閘閥
一、彈性座封閘閥產品概述
| 我公司生產的彈性座封閘閥，可根據用戶的要求配置各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節合截流裝置使用。 |
二、彈性座封閘閥主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 閥桿 | 不銹鋼 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 電動頭 |
三、彈性座封閘閥主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：50～600mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB13927 AP1598
四、彈性座封閘閥主要外形連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1360 |
1550 |
1610 |
1900 |
1938 |
2120 |
