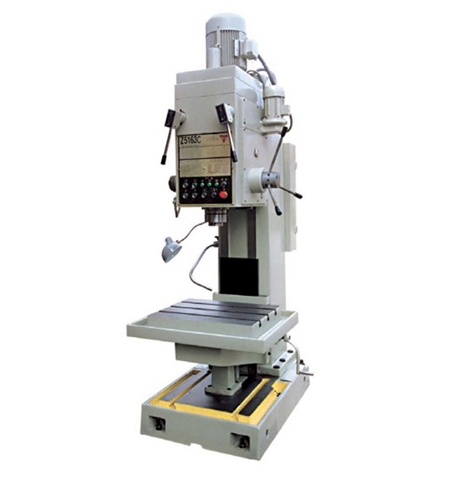

????Z5180立式鉆床采用方柱式結構，該立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。 Z5180立式鉆床布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。 ?主軸系統有高性能的傳動精度和剛性。
機床用途及性能
●方柱立式鉆床，是通用性機床。本機床可用于鉆孔、鉸孔、锪端面、鉆沉頭孔、鏜孔、攻絲等工作。主軸攻絲自動反轉以及微動進給，用于盲孔和定深孔較為方便。
●本機床效率高、剛性好、精度高、噪音低、變速范圍廣、操作集中、外形新穎、使用維修方便。
●選配多軸器，可實現多孔同時加工，大幅度提高加工效率.
立式鉆床結構：?
1方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。?機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。?
2主軸系統有高性能的傳動精度和剛性。?
3本機床采用**的微電子型多功能繼電器（PLC）可以按照事先設置的程序，進行接通和分斷電路的控制?？刂瞥绦蛴蓞R編語言編制而成，使機床接線簡單，故障率降低，易判斷，保證了機床的高可靠性。電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。
|
臺億精機Z5180立式鉆床技術參數 |
||
|
規格名稱 |
單位 |
Z5180立式鉆床 |
|
鉆孔直徑 |
mm |
80 |
|
主軸孔錐度 |
mores.no |
6# |
|
主軸行程 |
mm |
250 |
|
主軸箱行程 |
mm |
250 |
|
主軸轉速范圍 |
r/min |
20-570 |
|
主軸轉速級數 |
step |
9 |
|
主軸進給量范圍 |
mm/r |
0.11-0.78 |
|
主軸進給量級數 |
step |
6 |
|
主軸端面至工作臺面距離 |
mm |
50-850 |
|
工作臺行程 |
mm |
300 |
|
工作臺尺寸 |
mm |
650×550 |
|
立柱導軌面至主軸中心距離 |
mm |
375 |
|
主軸最大扭矩 |
nm |
800 |
|
主軸最大進給抗力 |
n |
30000 |
|
主電機功率 |
kw |
5.5 |
|
機床重量 |
kg |
2500/2800 |
|
機床輪廓尺寸 |
mm |
1452×965×2787 |
? ? ? ? ?包裝與運輸
1、設備包裝滿足交通長途運輸、多次搬運及儲運要求。
2、安裝調試易損件、特殊吊具、專業工具等，單獨包裝并標明相應字樣。?
? ? ? ? ? ?驗收
設備驗收符合相應行業國家標準要求
1、按照設備設計制造標準、技術協議內容進行驗收。
2、驗收形式：到貨驗收。免費送貨到買受人國內指定地點。
售后服務
1.本機床到用戶之日起，實行免費保修服務，服務期為12個月；
2.保修期內出現質量問題，機床質量服務處理2小時內相應，24小時內服務人員到位；省外除外。
3.保修期內如用戶人為造成質量問題，本服務處也實行免費服務，但如果將機床零件損壞由用戶負責或收取零件成本費。
4.保修期過后，終生提供技術支持。
