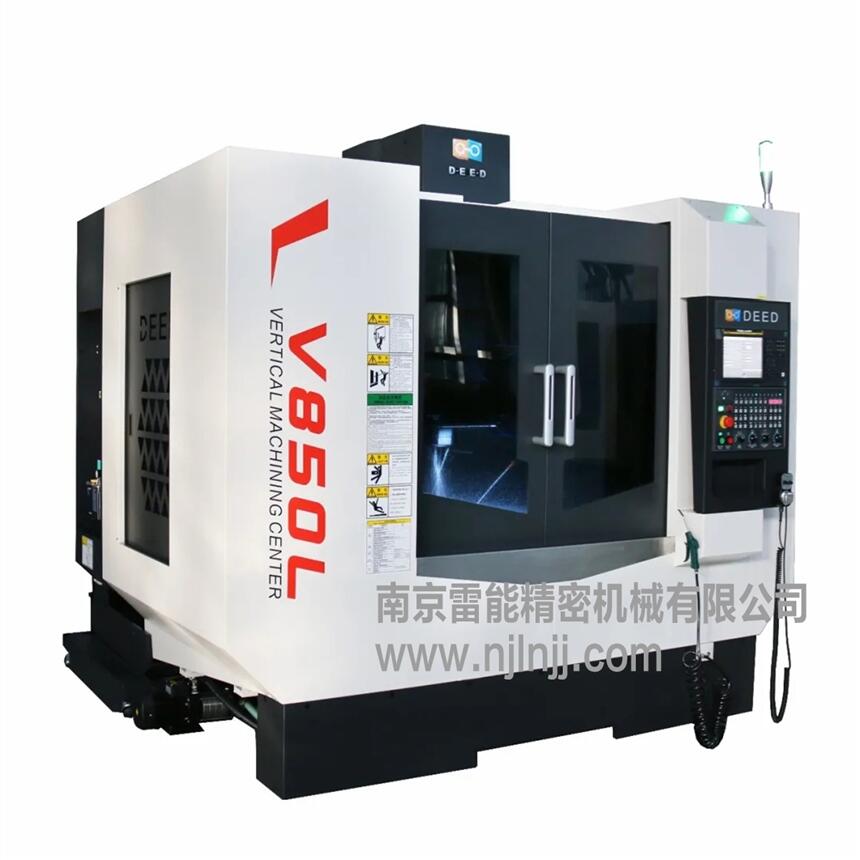

VL系列立式加工中心是在深入消化、吸收德國技術的基礎上，采用德國新型礦物材料，并結合公司十余年機床經驗，打造出的高可靠性、高性價比機床，適用于多領域各種中小型零部件的加工，特別適用于汽車零部件行業中的連桿、萬向節、差速器、缸蓋、變速箱殼體等加工。
1. 主要技術參數表
|
項目 |
單位 |
參數 |
|
|
加工范圍 |
X軸行程 |
mm |
850 |
|
Y軸行程 |
mm |
510 |
|
|
Z軸行程 |
mm |
510 |
|
|
主軸鼻端至工作臺面距離 |
mm |
150～660 |
|
|
工作臺 |
工作臺尺寸 |
mm |
950×500 |
|
工作臺最大載重 |
kg |
500 |
|
|
T形槽（尺寸×數量×間距） |
mm |
18×4×100 |
|
|
進給 |
X/Y/Z軸快速進給速度 |
m/min |
36/36/24 |
|
主軸 |
驅動方式 |
|
皮帶式 |
|
主軸錐度 |
|
BT40 |
|
|
最高工作轉速 |
r/min |
8000 |
|
|
功率(額定/最大) |
KW |
11/15 |
|
|
扭矩(額定/最大) |
N·m |
52.5/95.5 |
|
|
精度 |
X/Y/Z軸定位精度（半閉環） |
mm |
0.008（全長） |
|
X/Y/Z軸重復精度（半閉環） |
mm |
0.005（全長） |
|
|
刀庫 |
型式 |
|
圓盤 |
|
刀庫容量 |
|
24 |
|
|
最大刀具尺寸 （滿刀直徑/空鄰刀直徑/長度） |
mm |
Φ78/Φ150/ 300 |
|
|
最大刀具重量 |
kg |
8 |
|
|
其他 |
氣源壓力 |
MPa |
0.65 |
|
電源容量 |
KVA |
25 |
|
|
機床外形尺寸（長×寬×高） |
mm |
2600×2600×3050 |
|
|
機床重量 |
kg |
6000 |
|
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
數控系統 |
11 |
機床整體式護罩 |
|
2 |
三軸滾珠線軌 |
12 |
工件水冷 |
|
3 |
三軸滾珠絲杠 |
13 |
工件氣冷 |
|
4 |
主軸錐孔吹氣 |
14 |
BT40-24T刀庫 |
|
5 |
主軸氣幕防塵 |
15 |
熱交換器 |
|
6 |
主軸環噴 |
16 |
工作燈 |
|
7 |
導軌防護罩 |
17 |
絲杠預拉 |
|
8 |
三色燈 |
18 |
墊鐵和調整螺栓 |
|
9 |
自動潤滑系統 |
19 |
手持脈沖發生器 |
|
10 |
氣qiang |
20 |
隨機操作及維修手冊 |
