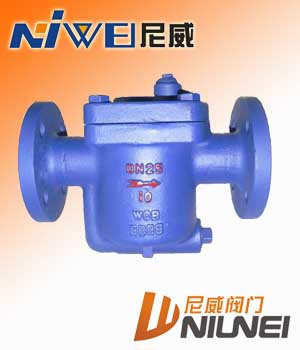

CS15H CS45H自由半浮球式蒸汽疏水閥
自由半浮球式蒸汽疏水閥概述：
自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效率。
當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。
自由半浮球式疏水閥主要性能規范
Chief Property And Specification
|
公稱壓力 PN(MPa) Nominal Pressure |
試驗壓力 PS(MPa) Text Pressure |
最高工作壓力DMO (MPa)Max Works Pressure |
最高工作溫度TMO(℃）Max Works Temperature |
適用介質 Suitable Medium |
漏汽率 Leakage Rate |
最高背壓率（%） Max Stress Rate |
|
1.6 |
2.4 |
1.6 |
220 |
蒸汽Steam、凝結水 |
≤0.5 |
85 |
自由半浮球式疏水閥主要外形尺寸與連接尺寸
Main external and connecting dinensions
|
型號 Type |
公稱通徑 |
L |
H |
H1 |
型號 Type |
公稱通徑 |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd | ||||||||||||||
|
15 |
155 | 142 | 80 |
|
15 |
210 | 142 |
95 |
65 |
45 |
14 |
2 |
4-φ14 | ||||||||||||||
|
20 |
155 | 142 | 80 |
20 |
210 | 142 |
105 |
75 |
55 |
14 |
2 |
4-φ14 | ||||||||||||||||
|
25 |
155 | 142 | 80 |
25 |
230 | 142 |
115 |
85 |
65 |
14 |
2 |
4-φ14 | ||||||||||||||||
|
32 |
180 | 200 | 105 |
32 |
270 | 200 |
135 |
100 |
78 |
16 |
2 |
4-φ18 | ||||||||||||||||
|
40 |
180 | 200 | 105 |
40 |
270 | 200 |
145 |
110 |
85 |
16 |
3 |
4-φ18 | ||||||||||||||||
|
50 |
180 | 200 | 105 |
50 |
270 | 200 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
