D12-25×9臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

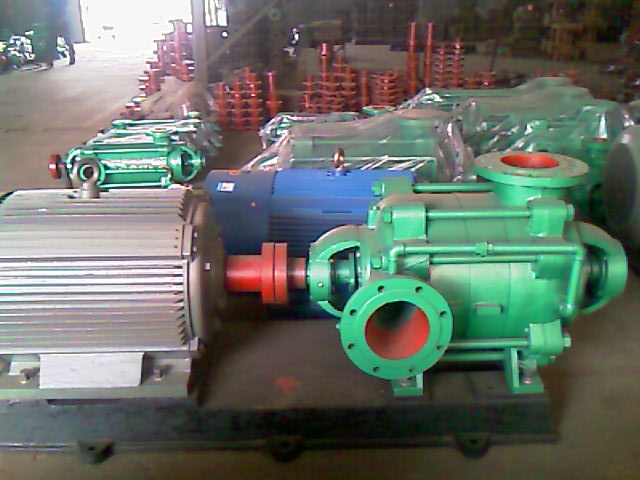

D12-25×9臥式多級離心泵產品概述
D12-25×9臥式多級離心泵系單吸多級分段式臥式多級離心泵，供輸送請水及物理化學性質類似
于水的 液體之用。D12-25×9臥式多級離心泵輸送液體的最高溫度不得超過80℃，廣泛應用于礦山排水工廠及城市給水之用。
D12-25×9臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上
垂直向上。D型臥式多級離心泵揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性
能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減
少，揚程降低效率差，故在檢修裝配時務必注意。
D12-25×9臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、
軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及
尾蓋均為鑄鐵制成，共同形成泵的工作室。
D12-25×9臥式多級離心泵葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后
受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
D12-25×9臥式多級離心泵軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在
軸上。軸的一端裝聯軸器部件，與電機直接連接。
D12-25×9臥式多級離心泵密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段
與中段之上，為易損件，磨損后可用備件更換。
D12-25×9臥式多級離心泵平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
D12-25×9臥式多級離心泵平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
D12-25×9臥式多級離心泵軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損
件，磨損后可用備件更換。軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。填料起密封作用，防
止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等
組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，
以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于
液體流失要降低水泵的效率。
一、D12-25×9臥式多級離心泵產品名稱與型號，D12-25×9臥式多級離心泵管道口徑，D155-
30*9臥
式多級離心泵使用揚程，D12-25×9臥式多級離心泵電機功率（KW），D12-25×9臥式多級
離
心泵電機轉速（r/min），D12-25×9臥式多級離心泵電壓〔V〕，D12-25×9臥式多級離心泵使用
的吸程，D12-25×9臥式多級離心泵使用的介質名稱、比重、粘度、腐蝕性、毒性
