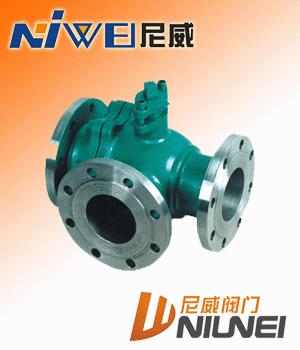

Q44F三通球閥
法蘭三通球閥概述：
三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
法蘭三通球閥性能參數:
|
試驗壓力 |
公稱壓力（Mpa） | ||||
|
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
|
氣密試驗 |
0.5-0.7 | ||||
|
工作溫度 |
PTFE≤150℃ PTL≤300℃ | ||||
|
適用溫度 |
C：水、油、氣；P：硝酸類；R：醋酸類 | ||||
三通球閥主要零件材料:
|
閥體、閥蓋 |
WCB、CF8 |
|
球體 |
WCB+Hcr、CF8 |
|
閥桿 |
2Cr13、CF8 |
|
閥座 |
PTFE |
|
填料 |
PTFE |
三通球閥封球閥主要外形尺寸:
|
公稱壓力 |
公稱通徑 |
L |
L1 |
H |
W |
重量 | |||||
|
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
1.6 |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
|
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 | |
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 | |
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 | |
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 | |
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
12 |
11 | |
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
16 |
16 | |
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
21 |
22 | |
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
36 |
36 | |
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
68 |
70 | |
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
105 |
105 | |
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 | |
