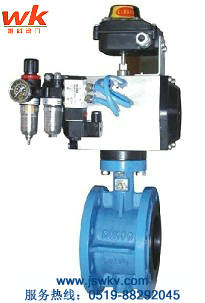

一、江蘇唯科閥門- D641X型軟密封氣動蝶閥用途及特點;
三、 D641X型軟密封氣動蝶閥主要技術參數:
公稱通徑 |
DNmm |
50～2000 |
||
公稱壓力 |
PNMPa |
0.6 |
1.0 |
1.6 |
試驗壓力PsMPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
驅動形式 |
手動、蝸輪傳動、氣傳動、電傳動 |
|||
零件名稱 |
材料 |
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 |
各種橡膠、聚四氟乙烯 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
0型圈、柔性石墨 |
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
代號 |
×或0rJ |
XA或orJA |
XB或orJB |
xC、JC或0rF |
XD或orJD |
× E或orJE |
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
六、 D641X型D941(X.J)軟密封氣動蝶閥連接尺寸:
通徑 |
主要尺寸 |
0.25MPa～0.6MPa |
1.0MPa |
1.6MPa |
|||||||||
mm |
inch |
L |
H |
H1 |
D |
D1 |
Z-φd |
D |
D1 |
Z-φd |
D |
D1 |
Z-φd |
80 |
3 |
114 |
115 |
235 |
185 |
150 |
418 |
195 |
160 |
4-18 |
195 |
160 |
8-18 |
100 |
4 |
127 |
120 |
240 |
205 |
170 |
4-18 |
215 |
180 |
8-18 |
215 |
180 |
8-18 |
125 |
5 |
140 |
130 |
270 |
235 |
200 |
8-18 |
245 |
210 |
8-18 |
245 |
210 |
8-18 |
150 |
6 |
140 |
150 |
300 |
260 |
225 |
8-18 |
280 |
240 |
8-23 |
280 |
240 |
8-23 |
200 |
8 |
152 |
180 |
300 |
315 |
280 |
8-18 |
335 |
295 |
8-23 |
335 |
295 |
12-23 |
250 |
10 |
250 |
220 |
400 |
370 |
335 |
12-18 |
390 |
350 |
12-23 |
405 |
355 |
12-25 |
300 |
12 |
270 |
250 |
410 |
435 |
95 |
12-23 |
440 |
400 |
12-23 |
460 |
410 |
12-25 |
350 |
14 |
290 |
270 |
460 |
485 |
445 |
12-23 |
500 |
460 |
16-23 |
520 |
470 |
16-25 |
400 |
16 |
310 |
290 |
510 |
35 |
495 |
16-23 |
565 |
515 |
16-25 |
585 |
525 |
16-30 |
450 |
18 |
330 |
320 |
560 |
5g0 |
550 |
20-23 |
615 |
565 |
20-25 |
640 |
585 |
20-30 |
500 |
20 |
350 |
360 |
590 |
640 |
600 |
20-23 |
670 |
620 |
20-25 |
705 |
650 |
20-34 |
600 |
24 |
390 |
390 |
660 |
755 |
705 |
20-25 |
780 |
725 |
20-30 |
840 |
770 |
20-41 |
700 |
28 |
430 |
460 |
780 |
860 |
810 |
24-25 |
895 |
840 |
24-30 |
910 |
840 |
24-41 |
800 |
32 |
470 |
530 |
850 |
975 |
920 |
24-30 |
1010 |
950 |
24-34 |
1020 |
950 |
24-41 |
900 |
36 |
510 |
570 |
920 |
1075 |
1020 |
24-30 |
1110 |
1050 |
28-34 |
1120 |
1050 |
28-41 |
1000 |
40 |
550 |
630 |
990 |
1175 |
1120 |
28-30 |
1220 |
1160 |
28-34 |
1255 |
1170 |
28-48 |
1200 |
48 |
630 |
750 |
1115 |
1400 |
1340 |
32-34 |
1450 |
1380 |
32-41 |
1485 |
1390 |
32-54 |
1375 |
1320 |
32-30 |
|||||||||||
1400 |
56 |
710 |
850 |
1228 |
1620 |
1560 |
36-34 |
1675 |
1590 |
36-48 |
|||
1575 |
1520 |
36-40 |
|||||||||||
1600 |
64 |
790 |
990 |
1340 |
1820 |
1760 |
40-34 |
1915 |
1820 |
40-54 |
|||
1785 |
1730 |
40-30 |
|||||||||||
1800 |
72 |
870 |
110 |
1570 |
2045 |
1970 |
44-41 |
2115 |
2020 |
44-54 |
|||
1985 |
1930 |
44-30 |
|||||||||||
2000 |
80 |
950 |
1170 , |
1680 |
2265 |
2180 |
48-48 |
2325 |
2230 |
46-54 |
|||
2185 |
2130 |
48-30 |
|||||||||||
