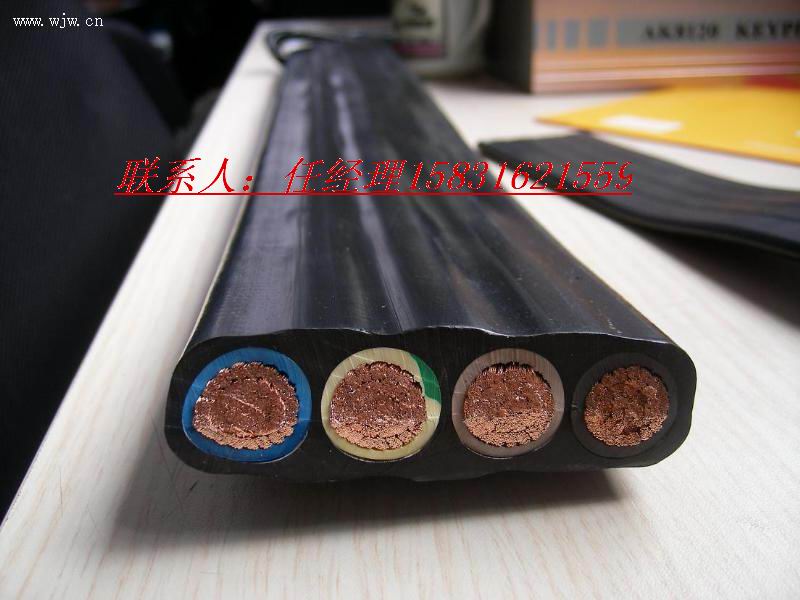

起重機用電纜-YFFBP電纜，行車用橡套扁電纜-YFFBP電纜，礦用扁電纜，YFFBP電纜，礦用加強型扁電纜YFFBP-J電纜，橡套扁平軟電纜（氯丁膠扁電纜）是專為電纜特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。 圖中圖片為鋼絲加強型YFBPG 3*8*1電纜 為特種型號規格電纜，如有定做的請?zhí)峁悠贰?br />
一、 扁平電纜技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓： 交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91
二、 扁平電纜產品名稱、用途
| 型號 | 名稱 | 允許溫升 | 適用范圍 |
| YBP-J | 天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YFBPG | 天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
| YBP | 天然丁苯絕緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YB | 天然丁苯絕緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBFP | 天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 電纜具有不延燃性 |
| YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 70°C |
|
|
三、 扁平電纜產品截面示意圖
四、 扁平電纜技術參數
| 規格 | 導體結構 | 電纜參考數據 | 20°C最小絕緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20°C最大直流電阻 | |||||
| 芯數×截面積mm² | 根數、直徑mm | YB YBF YBZ mm |
YB YBF YBZ Kg/Km |
不鍍錫 Ω/KM |
鍍錫 Ω/KM |
YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
