700X多功能水泵控制閥結構特點和用途
700X多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。
本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
多功能水泵控制閥工作原理
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
多功能水泵控制閥主要技術參數
尼威閥門公司 PN1.6 PN1.6 PN1.6 PN1.6 180
公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
多功能水泵控制閥主要零件材料
零件名稱
零件材料
閥體 閥蓋
WCB
閥座 閥盤
銅合金
密封圈 O型圈
丁腈橡膠
閥桿
2Cr13
彈簧
50CrVA
針型閥
銅合金
球閥
銅合金
浮球閥
銅合金
微型過濾器
不銹鋼
多功能水泵控制閥部件列表：

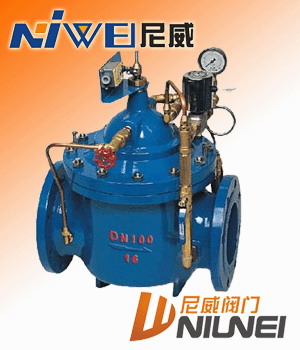

1、電器控制開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向?qū)чy
多功能水泵控制閥連接尺寸
DN
L
A
A1
H
H1
F
D
mm
D1
mm
D2
mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0
PN2.5
PN1.0
PN2.5
PN1.0
PN2.5
PN1.0
PN2.5
20
180
292
136
342
247
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
292
136
342
247
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
292
136
342
247
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
330
155
395
278
170
150
150
150
110
110
112
88
88
84
4-17.5
4-17.5
4-18
50
240
330
155
395
278
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
250
350
165
405
298
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
285
365
175
430
313
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
410
195
510
350
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
455
220
560
365
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
475
230
585
420
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
530
255
675
450
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
623
300
730
470
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
700
340
760
490
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
840
415
840
526
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
880
430
910
570
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
450
1075
930
460
1030
610
780
615
640
670
565
585
600
532
550
548
20-26
20-30
20-36
500
1075
980
490
1135
665
830
670
715
730
620
650
660
585
585
609
20-26
20-33
20-36
600
1230
1060
530
1270
725
920
780
840
845
725
770
770
685
685
720
20-30
20-36
20-39
700
1650
1130
560
1460
865
980
895
910
960
840
840
875
800
800
820
24-30
24-36
24-42
800
1750
1230
610
1640
975
1050
1015
1025
1085
950
950
990
905
905
9285
24-33
24-39
24-48
多功能水泵控制閥安裝示意圖
