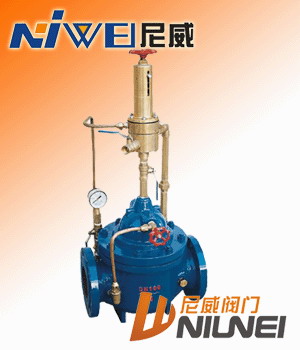

500X泄壓閥用途
500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
500X泄壓閥工作原理
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
500X泄壓閥主要技術參數
公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
500X泄壓閥主要零件材料
零件名稱
零件材料
閥體 閥蓋
WCB
閥座 閥盤
銅合金
密封圈 O型圈
丁腈橡膠
閥桿
2Cr13
彈簧
50CrVA
針型閥
銅合金
球閥
銅合金
浮球閥
銅合金
微型過濾器
不銹鋼
500X泄壓閥部件列表：
1、導閥2、針閥3、球閥4、主閥5、壓力表
500X泄壓閥連接尺寸
PN1.6 PN1.6 PN1.6 PN1.6
DN
L
A
A1
H
H1
F
D
mm
D1
mm
D2
mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0
PN2.5
PN1.0
PN2.5
PN1.0
PN2.5
PN1.0
PN2.5
20
180
330
130
550
460
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
330
130
550
460
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
180
330
130
550
460
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
345
135
610
516
170
150
150
150
110
110
110
88
88
84
4-17.5
4-17.5
4-18
50
240
345
135
610
516
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
250
355
140
625
520
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
285
360
146
645
538
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
400
156
750
596
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
420
170
808
655
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
435
186
864
710
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
480
206
1135
805
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
530
226
1185
855
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
575
246
1325
955
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
620
275
1385
990
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
635
286
1445
1030
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
450
1075
665
320
1325
905
780
615
640
670
565
585
600
532
550
548
20-26
20-30
20-36
500
1075
695
348
1430
960
830
670
715
730
620
650
660
585
585
609
20-26
20-33
20-36
600
1230
720
372
1565
1020
920
780
840
845
725
770
770
685
685
720
20-30
20-36
20-39
700
1650
770
422
1755
1160
980
895
910
960
840
840
875
800
800
820
24-30
24-36
24-42
800
1750
805
458
2230
1515
1050
1015
1025
1085
950
950
990
905
905
928
24-33
24-39
24-48
500X泄壓閥安裝示意圖
