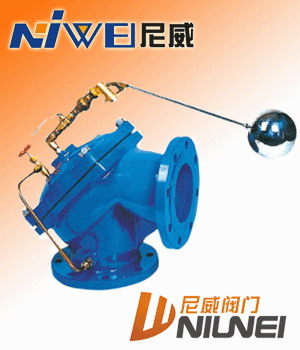

100A角型定水位閥產品概述
100A角型定水位閥是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由一特殊強化尼龍膜片將其分為上下兩個空室，當液面達到設定位置時，浮球?qū)чy關閉，上腔壓力大于下腔，閥門關閉，即停止供水；當液面下降超過預設位置，浮球?qū)чy開啟，上腔壓力小于下腔壓力，閥門開啟，閥門向池內供水。角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，成本底。浮球可隨水池的高度和距度安裝。
100A角型定水位閥產品說明
角型定水位閥主要由一角型隔膜式主閥，內部含一片特殊強化尼龍膜片及一只彈簧，并經由主閥外部一組控制浮球閥啟閉主閥。當水池水位達到滿水位時，控制浮球閥會先行關閉后再傳訊關閉主閥。當水池水位下降約10公分后控制浮球閥再行開啟，并使主閥重新開啟大量補充進水。
100A角型定水位閥主要規格
閥門尺寸：DN15-DN150
壓力等級：PN6
最高工作壓力： 0.6MPa
閥座試驗壓力： 0.66MPa
閥體試驗壓力： 1.5MPa
100A角型定水位閥安裝示意圖
100A角型定水位閥結構示意圖
100A角型定水位閥外形與連接尺寸參數
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
