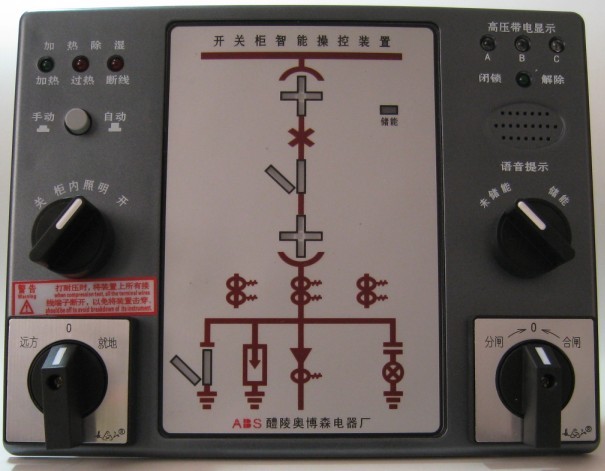

APT-971/972 開關柜智能操控裝置 APT-971/972智能操控裝置
湖南奧博森電氣廠位于交通便利的湘贛邊區湖南醴陵。APT-971/972 開關柜智能操控裝置奧博森電氣制造銷售。奧博森電氣是集科研、生產銷售、工程設計、現場施工、售后服務為一體的高科技公司。了解APT-971/972 開關柜智能操控裝置產品，歡迎致電奧博森電氣，聯系電話：0731-23682018 23682118 了解更多APT-971/972 開關柜智能操控裝置產品信息，索取APT-971/972 開關柜智能操控裝置產品說明書，APT-971/972 開關柜智能操控裝置產品圖片 歡迎登陸公司網站www.absdq.cn 公司以科技情報為先導，以技術開發為基礎。憑借雄厚的人才技術實力和多年服務于電力行業的經驗不斷引進和吸收國內外前沿技術誠邀廣大新老客戶共同合作，共同發展 公司電話：0731-23682018 23682118 傳真：0731-23682888 23682999 全國免費熱線：400-658-0731 地址：醴陵市五里墩工業園
一、技術指示
相對濕度≤9 5 % R H
斷路器狀態指示（無源觸點輸入）
1、裝置工作電源：A C / D C 2 2 0 V±1 0 % 5 0 H Z 加熱器工作電源: A C 2 2 0 V±1 0 % 5 0 H z
2、工作環境：溫度- 2 0 - - 5 0℃
3、功耗: ≥1 0W
4、抗電強度：外殼與端子間大于A C 2 0 0 0 V
5、絕緣性能：外殼與端子間大于1 0 0 MΩ
6、模擬指示說明：
合閘時，合閘觸點閉合，紅色模擬條亮
分閘時，分閘觸點閉合，綠色模擬條亮
斷路器位置指示（無源觸點輸入）
工作位置觸點閉合時，紅色垂直模擬條亮
實驗位置觸點閉合時，綠色水平模擬條亮
彈簧儲能指示（無源觸點輸入）
觸點閉合，紅色燈亮，表示已儲能
接地閘刀位置指示（無源觸點輸入）
觸點閉合，紅色模擬條亮，表示接地合閘
觸點斷開，綠色模擬條亮，表示接地斷開
注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
7、高壓帶電指示部分
L E D啟輝電壓（K V）：母線電壓×0 . 1 5~0 . 6 5 閉鎖啟控電壓（K V）:母線電壓×0 . 6 5
8、溫、濕度控制部分
傳感器路數：兩路凝露+兩路溫度( A型) : 一路凝露+一路溫度( C型)
邏輯關系：當溫度< 5度或濕度> 9 3 % R H時啟動加熱(兩路加熱) ,當溫度> 1 5度時停止加熱
當溫度> 4 0度時系統強制停止加熱,過熱指示燈亮,過熱輸出接點閉合
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合
手動加熱開關:開關可處于自動或手動兩種狀態,通常是在自動狀態,此時溫濕度
控制邏輯同上,當按下開關后,則處于手動強制加熱狀態.
9、智能防誤提示功能
當手車處于試驗位置與工作位置之間，此時斷路器處于合閘狀態時，有“請分斷路器”的語音提示，直至斷路器分閘操作后止；當手車處于試驗位置與工作位置之間或處于工作位置時，如接地開關誤被強制合閘，有“請分接地開關”的語音提示，直至接地開關分閘操作后止；當以上兩種情況同時發生時，有“請分斷路器、請分接地開關”的語音提示。
1 0、通訊功能
本設備具有R S 4 8 5通訊接口,可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱、是否過熱報警等一系列參數。
1 1、其他輔助功能
本裝置面板上，按用戶指定要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明開關, 用戶可直接在本裝置上進行相關操作。
