一、產品概述

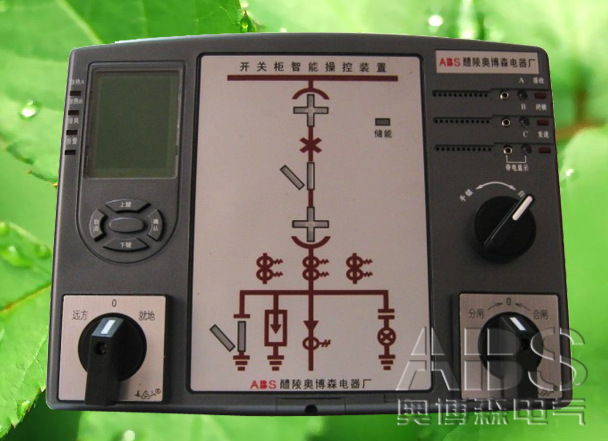

全新概念的開關柜狀態智能顯示裝置和操控裝置。產品采用單片微機控制，不僅外觀設計新穎獨特，還增加對誤操作作出語音提示，判斷開關手車是處于試驗位置與工作位置之間還是處于柜體之外并做出提示,具有RS485遠程通訊功能。采用工業級電子元件,可靠性高、壽命長、抗干擾能力強，產品設計壽命30年保用10年。
本產品適用于3-35KV戶內開關柜的適用于中置柜、手車柜、固定柜、環網網柜及六氟化硫氣體柜。
二、技術指示
1、工作電壓：AC/DC220V±10% 50HZ
2、加熱除濕工作電源: AC220V±10% 50Hz
3、功耗:≤10W
4、抗電強度：外殼與端子之間大于AC2000V
5、絕緣性能：外殼與端子之間大于100MΩ
6、抗電磁干擾性能：符合IEC60255-22的標準規定
7、工作環境：溫度 -20～50℃ 相對濕度≤95%RH
8、開孔尺寸：220mm×165mm 外型尺寸：230mm×178mm
三、功能說明
1、模擬指示說明：
斷路器狀態指示（無源觸點輸入） 斷路器位置指示（無源觸點輸入）
合閘時,合閘觸點閉合,紅色模擬條亮 工作位置觸點閉合時,紅色垂直模擬條亮
分閘時,分閘觸點閉合,綠色模擬條亮 實驗位置觸點閉合時,綠色水平模擬條亮
接地閘刀位置指示（無源觸點輸入） 彈簧儲能指示（無源觸點輸入）
觸點閉合,紅色模擬條亮,表示接地合閘 觸點閉合,紅色燈亮,表示已儲能
觸點斷開,綠色模擬條亮,表示接地?cái)嚅_(kāi)
注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
2、高壓帶電指示部分
LED啟輝電壓（KV）：母線電壓×0.15~0.65 閉鎖啟控電壓（KV）:母線電壓×0.65
3、溫、濕度控制部分
傳感器路數:帶有兩路凝露+兩路溫度
邏輯關系:當溫度<5度或濕度>93%RH時啟動加熱(兩路加熱)
當溫度>15度時加熱器停止加熱,當濕度小于或等于80%RH,加熱器停止加熱。
當溫度>40度時系統強制停止加熱,過熱指示燈亮,過熱報警輸出接點閉合。
斷線報警:加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
手動加熱開關:開關可處于自動或手動兩種狀態,通常是在自動狀態,此時溫濕度
控制邏輯同上,當按下開關后,則處于手動強制加熱狀態。
4、智能防誤提示功能
當斷路器處于試驗位置與工作位置之間,此時斷路器處于合閘狀態時,有“請分?jǐn)嗦菲鳌钡恼Z(yǔ)音提示,直至斷路器分閘操作后止,以此防止操作者在斷路器處于合閘狀態時，誤強行推進手車至工作位置
。當斷路器處于工作位置或試驗位置時，斷路器又處于合閘狀態時， 如果接地開關誤被強制合閘，有“請分接地開關”的語音提示，
直至操作者分閘操作后停止，以此防止操作者誤合接地開關。當以上兩種情況同時發生時，有“請分?jǐn)嗦菲鳌⒄?qǐng)分接地開關”的語音提示。
5、通訊功能
本設備具有RS485通訊接口,可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、低溫加熱、過熱報警等一系列參數。
6、其他輔助功能
本裝置面板上,按用戶指定要求可選配分/合閘萬轉開關、遠方/就地萬轉開關、儲能及柜內照明開關,用戶可直接在本裝置上進行相關操作。
